MCB Wyłącznik nadprądowy Icn=15000A / Icu=15kA 2P C 80A HMC280

Name: HMC280
Brand: Hager
SKU: HMC280
Price: 637 PLN

EAN

3250613230166

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

637,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

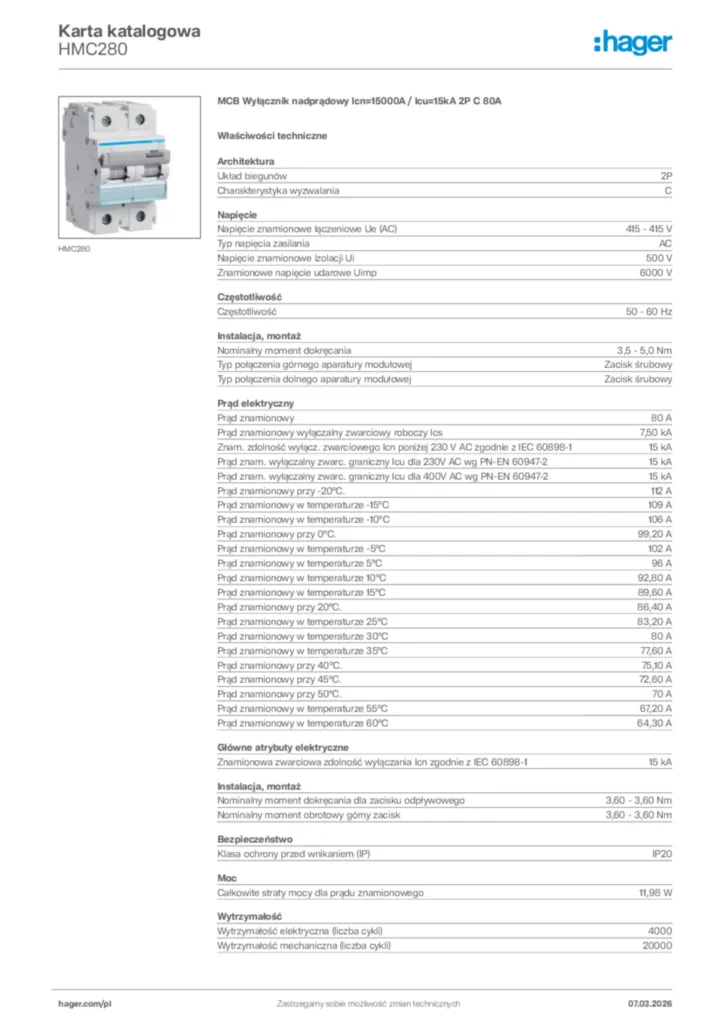

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Blok różnicowoprądowy125 A typ AC 2 dostępne produkty
Blok różnicowoprądowy 125 A typ A-HI 2 dostępne produkty
Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Zobacz więcej 9 dostępne inne produkty

Specyfikacja techniczna

Układ biegunów

2P
Charakterystyka wyzwalania

C

Napięcie znamionowe łączeniowe Ue (AC)

415 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3,5 - 5,0 Nm
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy

Prąd znamionowy

80 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

7,50 kA
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

15 kA
Prąd znamionowy przy -20°C.

112 A
Prąd znamionowy w temperaturze -15°C

109 A
Prąd znamionowy w temperaturze -10°C

106 A
Prąd znamionowy przy 0°C.

99,20 A
Prąd znamionowy w temperaturze -5°C

102 A
Prąd znamionowy w temperaturze 5°C

96 A
Prąd znamionowy w temperaturze 10°C

92,80 A
Prąd znamionowy w temperaturze 15°C

89,60 A
Prąd znamionowy przy 20°C.

86,40 A
Prąd znamionowy w temperaturze 25°C

83,20 A
Prąd znamionowy w temperaturze 30°C

80 A
Prąd znamionowy w temperaturze 35°C

77,60 A
Prąd znamionowy przy 40°C.

75,10 A
Prąd znamionowy przy 45°C.

72,60 A
Prąd znamionowy przy 50°C.

70 A
Prąd znamionowy w temperaturze 55°C

67,20 A
Prąd znamionowy w temperaturze 60°C

64,30 A

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

15 kA
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm

Całkowite straty mocy dla prądu znamionowego

11,98 W

Wytrzymałość elektryczna (liczba cykli)

4000
Wytrzymałość mechaniczna (liczba cykli)

20000

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 50 mm²

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3
Ochrona przed wilgocią

Dla wszystkich klimatów

Liczba modułów

3

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

90 mm
Szerokość

53 mm
Głębokość

70 mm
