MCB Wyłącznik nadprądowy Icn=15000A / Icu=15kA 2P B 125A HMB299

Name: HMB299
Brand: Hager
SKU: HMB299
Price: 649 PLN

EAN

3250613230067

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

649,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

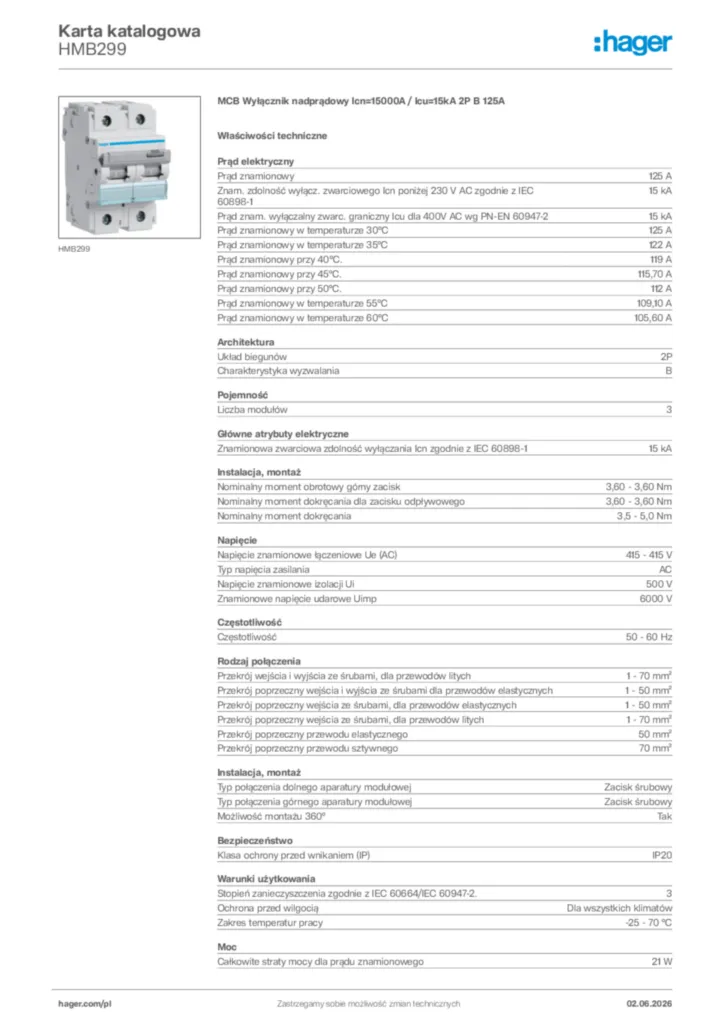

Pobierz kartę produktu

Uzupełnij swój system

Blok różnicowoprądowy 125 A typ A-HI 1 dostępne produkty
Blokady i zamki 1 dostępne produkty
Separacja faz 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty

Specyfikacja techniczna

Układ biegunów

2P
Charakterystyka wyzwalania

B

Napięcie znamionowe łączeniowe Ue (AC)

415 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Prąd znamionowy

125 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

7,50 kA
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

15 kA
Prąd znamionowy w temperaturze 30°C

125 A
Prąd znamionowy w temperaturze 35°C

122 A
Prąd znamionowy przy 40°C.

119 A
Prąd znamionowy przy 45°C.

115,70 A
Prąd znamionowy przy 50°C.

112 A
Prąd znamionowy w temperaturze 55°C

109,10 A
Prąd znamionowy w temperaturze 60°C

105,60 A

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

15 kA

Nominalny moment dokręcania

3,5 - 5,0 Nm
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm

Klasa ochrony przed wnikaniem (IP)

IP20

Całkowite straty mocy dla prądu znamionowego

21 W

Wytrzymałość elektryczna (liczba cykli)

4000
Wytrzymałość mechaniczna (liczba cykli)

20000

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 50 mm²
Przekrój poprzeczny przewodu elastycznego

50 mm²
Przekrój poprzeczny przewodu sztywnego

70 mm²

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Liczba modułów

3

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

90 mm
Szerokość

53 mm
Głębokość

70 mm
