EAN

3250613349783

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Wyłączniki mocy MCCB

MCCB Wyłącznik mocy h1000 3P 70kA 1000A LSI HEE970H

Cena

18 875,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Napędy ręczne bezposrednie 2 dostępne produkty
Blokady i zamki 2 dostępne produkty
Wyzwalacz podnapięciowy 8 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty
Przewód blokujący elektrycznej 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

1000 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

60 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

9 kA

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Wbudowany na stałe

Liczba modułów

12

Czas reakcji przy otwarciu

10 ms

Nastawa wyzwalacza elektromagnetycznego

2,5, 5, 8
Zakres regulacji magnetycznej

5600 A, 7000 A, 8820 A, 10000 A, 10000 A, 10000 A, 10000 A
Nastawa wyzwalcza termicznego

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 - 0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

65 - 65 Nm
Montaż

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Czas wyzwalania wyzwalacza magnetycznego

100 - 200 ms

Moc rozproszona (we wkładce topikowej)

186 W
Straty mocy na biegun dla prądu znamionowego

62 W

Wytrzymałość elektryczna (liczba cykli)

1000
Wytrzymałość mechaniczna (liczba cykli)

4000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Przekrój poprzeczny przewodu elastycznego

2x 240 mm²
Przekrój poprzeczny przewodu sztywnego

2x 240 mm²
Typ złącza/wtyku

Zacisk

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie

Pozycja zasilania

Dwukierunkowy

Pobierz

Obraz produktu

Zdjęcie produktu HEE970H

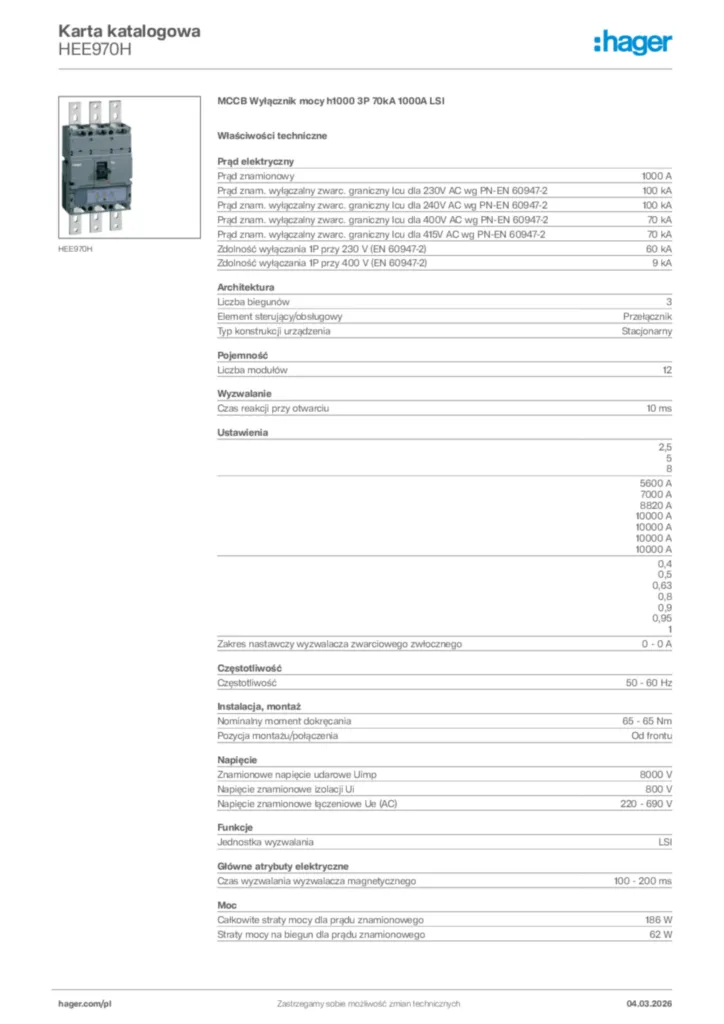

Karta danych produktu
