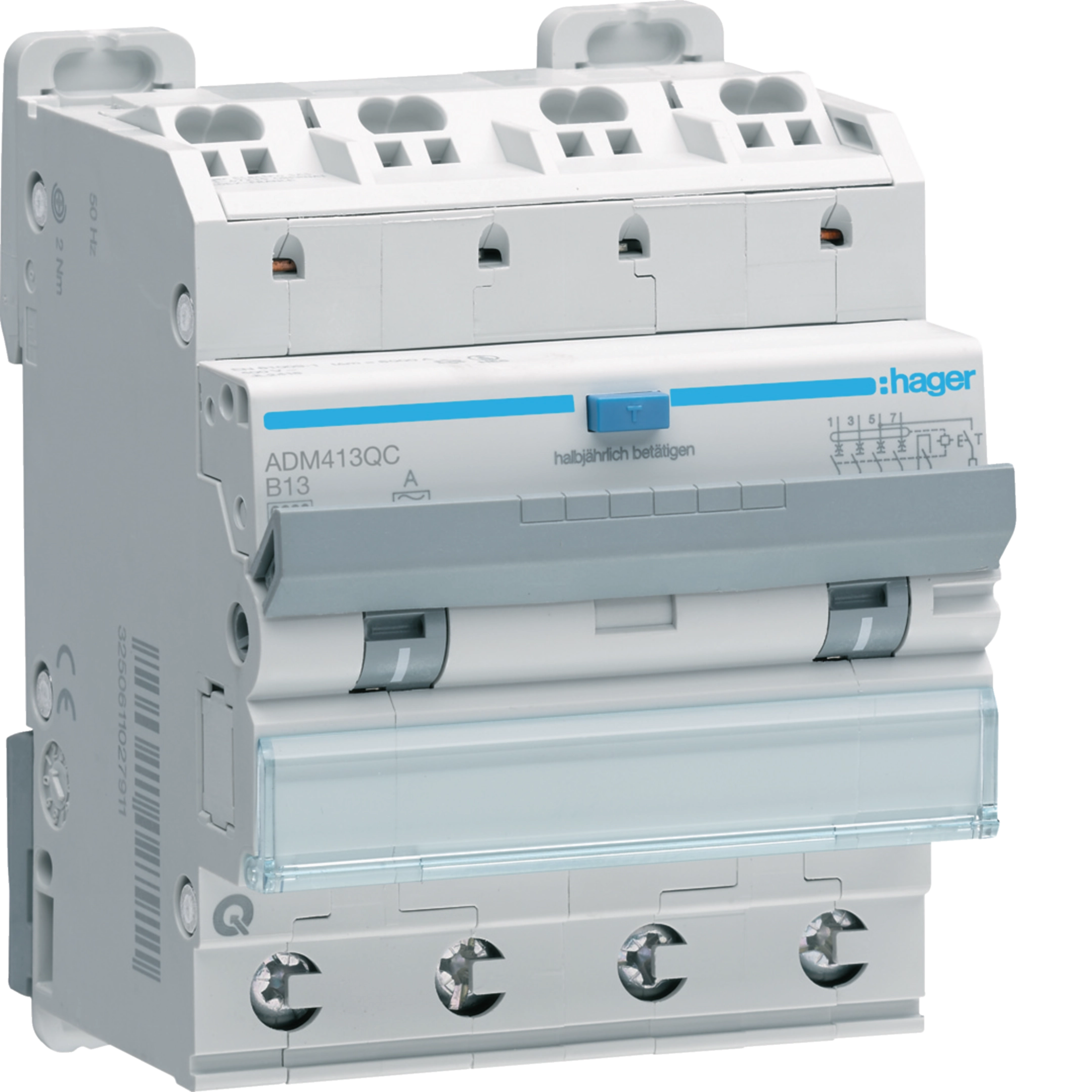

RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 13A/30mA A QC/QB ADM413QC

Name: ADM413QC
Brand: Hager
SKU: ADM413QC
Price: 1484 PLN

EAN

3250611027935

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

1484,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

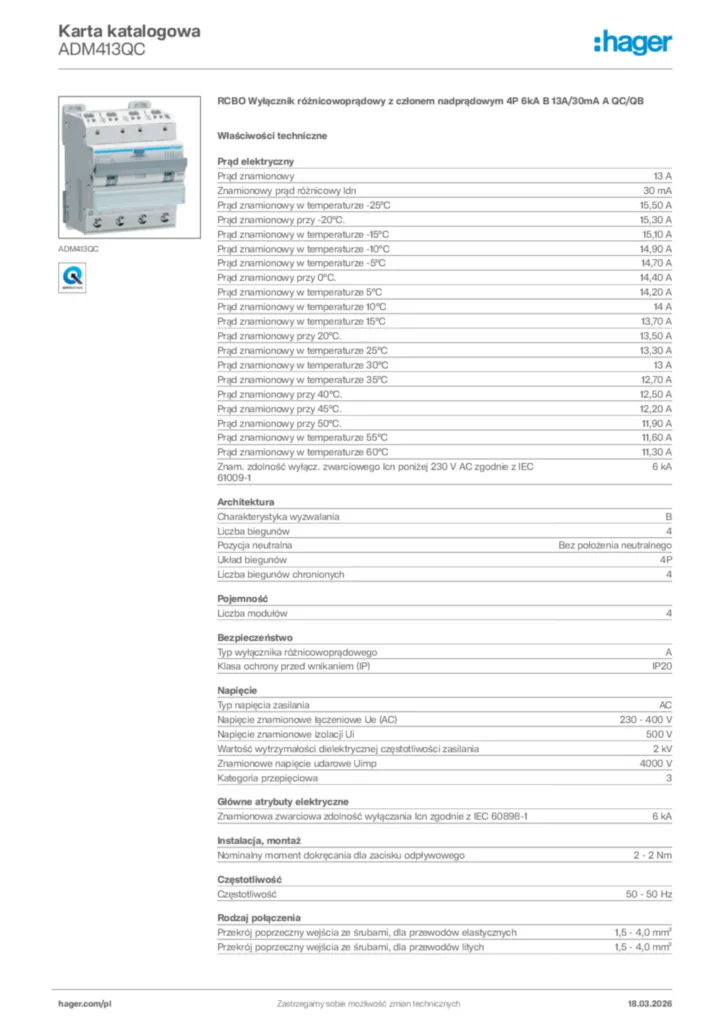

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 6 dostępne produkty
Kabel przyłączeniowy do skrzynek rozdzielczych 4 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

13 A
Znamionowy prąd różnicowy ldn

30 mA
Prąd znamionowy w temperaturze -25°C

15,50 A
Prąd znamionowy przy -20°C.

15,30 A
Prąd znamionowy w temperaturze -15°C

15,10 A
Prąd znamionowy w temperaturze -10°C

14,90 A
Prąd znamionowy w temperaturze -5°C

14,70 A
Prąd znamionowy przy 0°C.

14,40 A
Prąd znamionowy w temperaturze 5°C

14,20 A
Prąd znamionowy w temperaturze 10°C

14 A
Prąd znamionowy w temperaturze 15°C

13,70 A
Prąd znamionowy przy 20°C.

13,50 A
Prąd znamionowy w temperaturze 25°C

13,30 A
Prąd znamionowy w temperaturze 30°C

13 A
Prąd znamionowy w temperaturze 35°C

12,70 A
Prąd znamionowy przy 40°C.

12,50 A
Prąd znamionowy przy 45°C.

12,20 A
Prąd znamionowy przy 50°C.

11,90 A
Prąd znamionowy w temperaturze 55°C

11,60 A
Prąd znamionowy w temperaturze 60°C

11,30 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 61009-1

6 kA

Charakterystyka wyzwalania

B
Pozycja neutralna

Bez położenia neutralnego
Układ biegunów

4P
Liczba biegunów chronionych

4

Liczba modułów

4

Typ wyłącznika różnicowoprądowego

A
Klasa ochrony przed wnikaniem (IP)

IP20

Typ napięcia zasilania

AC
Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Napięcie znamionowe izolacji Ui

500 V
Wartość wytrzymałości dielektrycznej częstotliwości zasilania

2 kV
Znamionowe napięcie udarowe Uimp

4000 V
Kategoria przepięciowa

3

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment dokręcania dla zacisku odpływowego

2 - 2 Nm
Nominalny moment dokręcania

2 - 2 Nm
Możliwość montażu 360°

Tak
Typ połączenia górnego aparatury modułowej

quickconnect
Typ połączenia dolnego aparatury modułowej

biconnect

Częstotliwość

50 - 50 Hz

Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1,5 - 4,0 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1,5 - 4,0 mm²

Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 40 °C

Wysokość

84 mm
Szerokość

71 mm
Głębokość

70 mm

Typ połączenia

quickconnect

Całkowite straty mocy dla prądu znamionowego

10,10 W

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
