RCBO Wyłącznik różnicowoprądowy z członem nadprąd. 1P+N 6kA B 40A/30mA Typ A QC ADS940D

Name: ADS940D
Brand: Hager
SKU: ADS940D
Price: 646 PLN

Cena

646,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

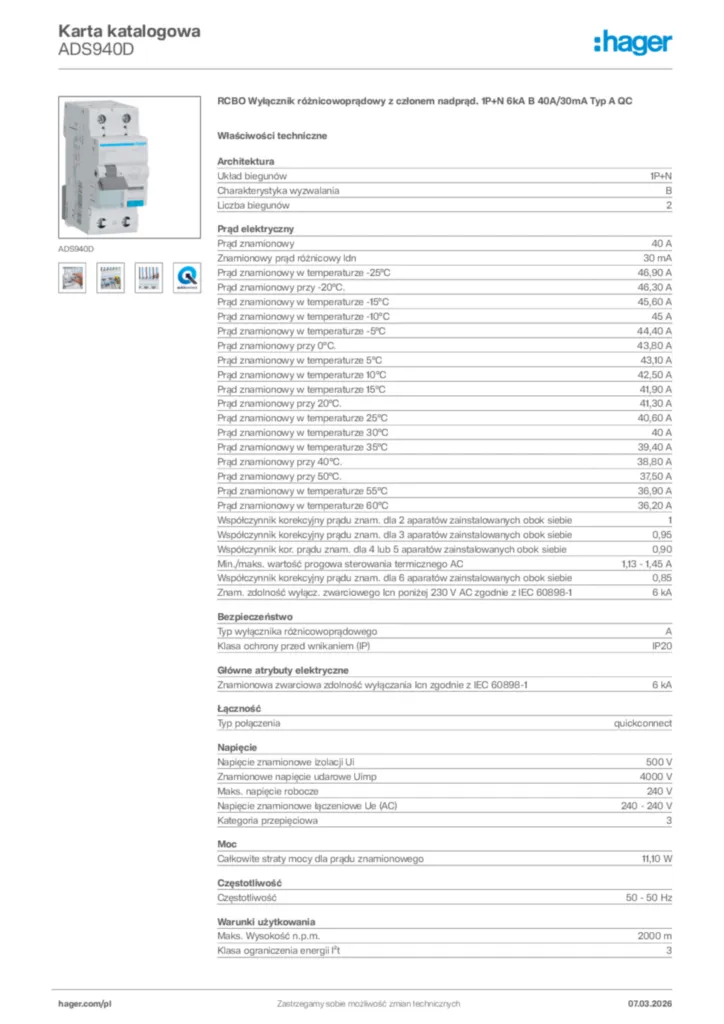

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 4 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Kabel przyłączeniowy do skrzynek rozdzielczych 2 dostępne produkty

Specyfikacja techniczna

Układ biegunów

1P+N

Prąd znamionowy

40 A
Znamionowy prąd różnicowy ldn

30 mA
Prąd znamionowy w temperaturze -25°C

46,90 A
Prąd znamionowy przy -20°C.

46,30 A
Prąd znamionowy w temperaturze -15°C

45,60 A
Prąd znamionowy w temperaturze -10°C

45 A
Prąd znamionowy w temperaturze -5°C

44,40 A
Prąd znamionowy przy 0°C.

43,80 A
Prąd znamionowy w temperaturze 5°C

43,10 A
Prąd znamionowy w temperaturze 10°C

42,50 A
Prąd znamionowy w temperaturze 15°C

41,90 A
Prąd znamionowy przy 20°C.

41,30 A
Prąd znamionowy w temperaturze 25°C

40,60 A
Prąd znamionowy w temperaturze 30°C

40 A
Prąd znamionowy w temperaturze 35°C

39,40 A
Prąd znamionowy przy 40°C.

38,80 A
Prąd znamionowy przy 50°C.

37,50 A
Prąd znamionowy w temperaturze 55°C

36,90 A
Prąd znamionowy w temperaturze 60°C

36,20 A
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie

1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie

0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie

0,90
Min./maks. wartość progowa sterowania termicznego AC

1,13 - 1,45 A
Współczynnik korekcyjny prądu znam. dla 6 aparatów zainstalowanych obok siebie

0,85
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA

Klasa ochrony przed wnikaniem (IP)

IP20

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Typ połączenia

quickconnect

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Maks. napięcie robocze

240 V
Napięcie znamionowe łączeniowe Ue (AC)

240 - 240 V
Kategoria przepięciowa

3

Całkowite straty mocy dla prądu znamionowego

11,10 W

Częstotliwość

50 - 50 Hz

Maks. Wysokość n.p.m.

2000 m
Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 40 °C
Temperatura przechowywania/transportu

-25 - 70 °C

Wytrzymałość elektryczna (liczba cykli)

2000
Wytrzymałość mechaniczna (liczba cykli)

1000

Przekrój poprzeczny przewodu elastycznego

1 - 16 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 16 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 25 mm²
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych

1 - 16 mm²
Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych

1 - 25 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 16 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 25 mm²

Nominalny moment dokręcania

2,1 - 2,1 Nm
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar

Liczba modułów

2

Wysokość

94 mm
Szerokość

35 mm
Głębokość

68 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
