Local Load Manager (LLM) voor 10 stopcontacten T2S XEM510
Dankzij de dynamische sturing met de lokale load manager, zal de stroom optimaal ingezet worden - zonder een overbelasting te veroorzaken:
- Statisch en dynamisch loadmanagement mogelijk
- Transformatormeting tot 2.000 A mogelijk
- Tot 40 laadpalen kunnen statisch of dynamisch aangestuurd worden.
- Vaste en flexibele toewijzing van parkeerplaatsen
EAN-nummer
3250615600639
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Adapter voor communicatietechniek 1 producten beschikbaar
Compatibele producten
-
Referenced by 4 producten beschikbaar
Technische eigenschappen
Spanning
-
Nominale spanning230 - 230 V
Uitrusting
-
Met communicatie-interfaceJa
-
Met ontgrendelfunctie bij stroomuitvalNee
Afmetingen
-
Hoogte85 mm
-
Breedte70 mm
-
Diepte65 mm
Connectiviteit
-
Aantal oplaadpunten10
Vermogen
-
Opgenomen vermogen in W5 W
Veiligheid
-
Beschermingsgraad IPIP20
Elektrische Stroom
-
Aantal ingangen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Gemonteerd opDIN-rail
Downloads
-
Product afbeelding
-
Product datasheet

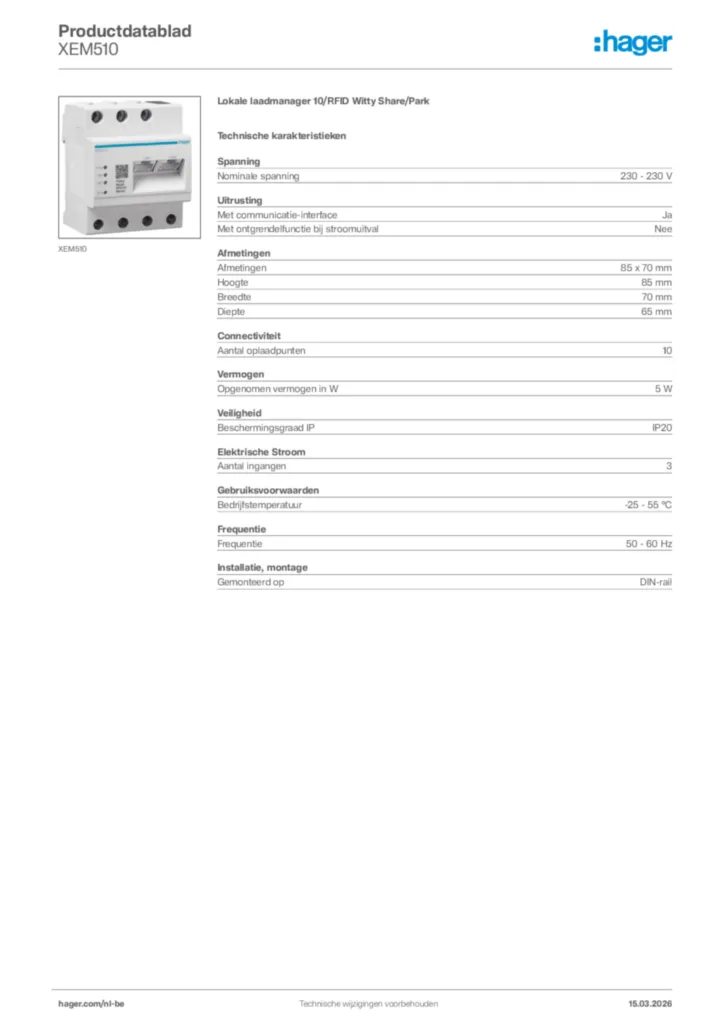

Hager Productdatablad XEM510
Lokale laadmanager 10/RFID Witty Share/Park
PDF -
Technisch -handleiding
Technisch -handleiding en-GB 2024-10-09
PDF6,44 MB
Technisch -handleiding nl-BE 2024-10-09
PDF6,68 MB
Technisch -handleiding nl-NL 2023-03-09
PDF1,27 MB -
Installatiehandleiding
6LE009185A_LLM_Configuration-manual_FR_06-2023_web
Installatiehandleiding fr-FR 2015-09-24
PDF6,29 MB
6LE009187A_LLM_Configuration-manual_EN_06-2023_web
Installatiehandleiding en-GB 2021-11-10
PDF9,62 MB
6LE009190A_LLM_Configuration-manual_NL_06-2023_web
Installatiehandleiding nl-NL 2023-06-30
PDF6,08 MB
Installatiehandleiding en-GB 2022-11-17
PDF1,75 MB
Installatiehandleiding fr-FR 2022-11-17
PDF927,87 kB -
Handleiding
Handleiding el-GR 2024-10-08
PDF6,59 MB
Handleiding es-ES 2024-10-08
PDF6,57 MB
Handleiding fr-FR 2024-10-08
PDF6,56 MB
Handleiding it-IT 2024-10-08
PDF6,57 MB
Handleiding nl-NL 2024-10-08
PDF6,57 MB
Handleiding pl-PL 2024-10-08
PDF6,58 MB
Handleiding pt-PT 2024-10-08
PDF6,57 MB
Handleiding sv-SE 2024-10-08
PDF6,57 MB
QUICK GUIDE XEM510/XEM520
Handleiding en-GB 2023-03-06
PDF1,44 MB -
Gereedschap
Gereedschap International 2023-08-25
ZIP67,19 MB
Gereedschap en-GB 2025-07-08
ZIP86,04 MB -
Conformiteitsverklaring
Conformiteitsverklaring International 2022-10-27
PDF229,16 kB
Conformiteitsverklaring International 2023-09-04
PDF183,05 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, fr-FR 2024-01-09
PDF275,75 kB
Meer documentatie
Lastenboeken
Lokale laadmanager 10/RFID Witty Share/Park
De LLM (Local Load Manager) is een product voor het beheer van het vermogen van een cluster van laadpalen en voor het instellen van de parameters van de laadpalen en de badges.
Op de monitoring webpagina kunt u de status van elk laadpunt bekijken en badges en laadpuntparameters toewijzen.
Compatibel met de communicerende laadpalen witty pro en witty park.
Beheer van maximaal 20 laadpunten, niet koppelbaar met CPO.
Algemene karakteristieken van de energiemanager voor laadpalen:
- De energiemanager maakt energiebeheer op twee manieren mogelijk: dynamisch en statisch
- Deze loadmanager is van het modulaire DIN-rail type.
- Deze loadmanager kan tot maximaal 20 laadpunten beheren.
- Deze loadmanager zorgt voor: Een directe meting tot 63A / Een indirecte meting via de stroomtransfomatoren die rechtstreeks op de LLM aangesloten zijn
- Deze LLM beheert de gebruikersbadges.
- Deze LLM biedt een monitoring webpagina aan zonder abonnement.
- Met deze LLM kunnen laadpalen rechtstreeks vanuit de interface geconfigureerd worden.
- Deze LLM heeft een interface van het webservertype die op smartphones en computers kan gebruikt worden.
- Werkingsled’s zichtbaar op de voorkant.
- Werkingstemperatuur -25°C / +45°
- Voeding zonder transformator in 230V.
- Deze LLM mag bij normaal gebruik niet meer dan 5W verbruiken.
Specifieke karakteristieken van de energiemanager voor laadpalen:
De LLM heeft aan de voorkant, zichtbaar zonder de afdekplaten van de verdeelkast te verwijderen:
- 2 RJ45-aansluitingen (10/100 Mbit)
- LED’s: Status / Netwerk / Seriële bus
Communication met protocol OCPP 1.6 json.
Eenvoudige inbedrijfstelling via een webpagina die toegankelijk is via smartphone, tablet of computer.
Certificering: CE-certificering
Nominale spanning: 230 - 230 V
Met communicatie-interface: Ja
Met ontgrendelfunctie bij stroomuitval: Nee
Hoogte: 85 mm
Breedte: 70 mm
Diepte: 65 mm
De LLM (Local Load Manager) is een product voor het beheer van het vermogen van een cluster van laadpalen en voor het instellen van de parameters van de laadpalen en de badges.
Op de monitoring webpagina kunt u de status van elk laadpunt bekijken en badges en laadpuntparameters toewijzen.
Compatibel met de communicerende laadpalen witty pro en witty park.
Beheer van maximaal 20 laadpunten, niet koppelbaar met CPO.
Algemene karakteristieken van de energiemanager voor laadpalen:
- De energiemanager maakt energiebeheer op twee manieren mogelijk: dynamisch en statisch
- Deze loadmanager is van het modulaire DIN-rail type.
- Deze loadmanager kan tot maximaal 20 laadpunten beheren.
- Deze loadmanager zorgt voor: Een directe meting tot 63A / Een indirecte meting via de stroomtransfomatoren die rechtstreeks op de LLM aangesloten zijn
- Deze LLM beheert de gebruikersbadges.
- Deze LLM biedt een monitoring webpagina aan zonder abonnement.
- Met deze LLM kunnen laadpalen rechtstreeks vanuit de interface geconfigureerd worden.
- Deze LLM heeft een interface van het webservertype die op smartphones en computers kan gebruikt worden.
- Werkingsled’s zichtbaar op de voorkant.
- Werkingstemperatuur -25°C / +45°
- Voeding zonder transformator in 230V.
- Deze LLM mag bij normaal gebruik niet meer dan 5W verbruiken.
Specifieke karakteristieken van de energiemanager voor laadpalen:
De LLM heeft aan de voorkant, zichtbaar zonder de afdekplaten van de verdeelkast te verwijderen:
- 2 RJ45-aansluitingen (10/100 Mbit)
- LED’s: Status / Netwerk / Seriële bus
Communication met protocol OCPP 1.6 json.
Eenvoudige inbedrijfstelling via een webpagina die toegankelijk is via smartphone, tablet of computer.
Certificering: CE-certificering
Nominale spanning: 230 - 230 V
Met communicatie-interface: Ja
Met ontgrendelfunctie bij stroomuitval: Nee
Hoogte: 85 mm
Breedte: 70 mm
Diepte: 65 mm
