Vloergoot verzonken 2-compartimenten 190x38mm staal UK190382
EAN-nummer
4012002238493
Verpakking
2 meter
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Onmisbare accessoires
UKS190380
Koppelbeugel voor UK 190x38mm staal
Optionele accesoires
-
Sparingmal vloercontactdozen 1 producten beschikbaar -
Universele vloerinstallatiedoos 11 producten beschikbaar -
Bevestigingsbeugels/koppelingen 2 producten beschikbaar -
Eindstuk vloergoot 1 producten beschikbaar -
Verticale bocht vloergootsystemen 1 producten beschikbaar
Maak uw systeem compleet
-
UDB2050080
Universele vloerdoos met bodemplaat grootte 2 428x428x(50-80)mm
-
UDB2075125Universele vloerdoos met bodemplaat grootte 2 428x428x(75-125)mm
-
UDB2120170Universele vloerdoos met bodemplaat grootte 2 428x428x(120-170)mm
-
UDB2165215Universele vloerdoos met bodemplaat grootte 2 428x428x(165-215)mm
-
UDB2215265Universele vloerdoos met bodemplaat grootte 2 428x428x(215-265)mm
-
UDB3050080Universele vloerdoos met bodemplaat grootte 3 498x498x(50-80)mm
-
UDB3075125Universele vloerdoos met bodemplaat grootte 3 498x498x(75-125)mm
-
UDB3120170Universele vloerdoos met bodemplaat grootte 3 498x498x(120-170)mm
-
UDB3165215Universele vloerdoos met bodemplaat grootte 3 498x498x(165-215)mm
-
UDB3215265Universele vloerdoos met bodemplaat grootte 3 498x498x(215-265)mm
-
UDS3070120Universele vloerdoos met stalen bekisting grootte 3 498x498x(70-120)mm
Technische eigenschappen
Afmetingen
-
Hoogte38 mm
-
Breedte190 mm
-
Lengte2000 mm
-
Binnendoorsnede7220 - 7220 mm²
Capaciteit
-
Max. aantal kabels (Ø 11 mm, 50% gevuld, zonder apparaten)29
Uitrusting
-
Afneembaar dekselJa
-
Aantal compartimenten2 - 2
Installatie, montage
-
Vloerinstallatiesysteem montage opVerzonken (gesloten)
Materiaal
-
MateriaalStaal
-
OppervlaktebehandelingGegalvaniseerd
Gebruiksvoorwaarden
-
Maximale belasting1,50 - 1,50 kN
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

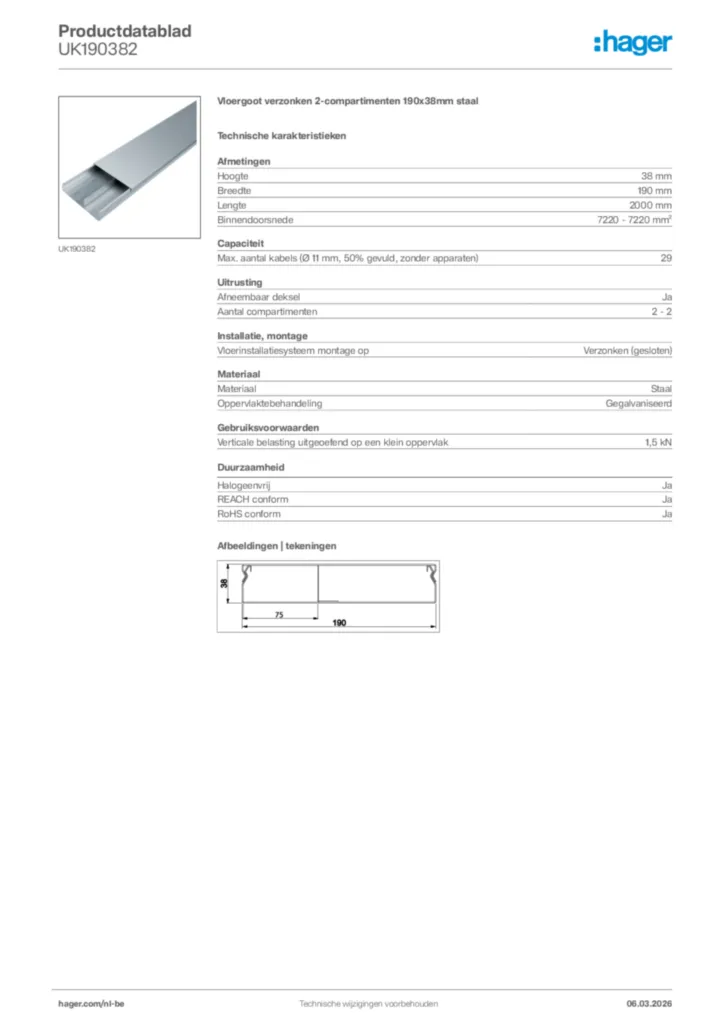

Product afbeelding
-
Technisch -handleiding
Technisch -handleiding International 2017-12-15
PDF4,28 MB -
Technische bijlage (multiproducten)
Floor installations systems, Impact noise properties
Technische bijlage(enkel product) en-GB 2024-10-07
PDF578,05 kB -
DXF-bestanden
DXF-bestanden International 2022-11-28
DXF366,15 kB -
STEP-bestanden
STEP-bestanden International 2022-11-28
STP205,84 kB -
Product Drawing
Product Drawing International 2022-11-28
PDF68,69 kB -
Handboek
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Handboek en-GB 2024-04-10
PDF99,70 MB -
Conformiteitsverklaring
TEH_CE_CERT_UK-DE_EN-26072019
Conformiteitsverklaring International 2024-08-27
PDF49,71 kB
