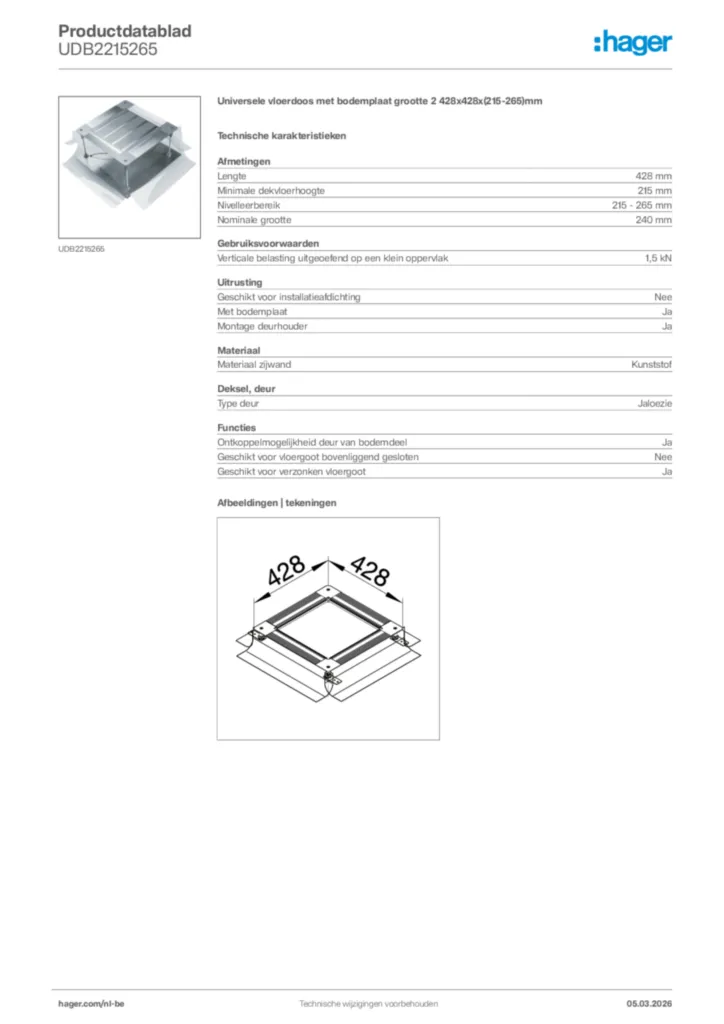

Universele vloerdoos met bodemplaat grootte 2 428x428x(215-265)mm UDB2215265
EAN-nummer
4012002238028
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Onmisbare accessoires
Optionele accesoires
-
Toebehoren/montagemateriaal 2 producten beschikbaar -
Ophoogframe vloerinstallatiesdoos 1 producten beschikbaar
Technische eigenschappen
Afmetingen
-
Lengte428 mm
-
Minimale dekvloerhoogte215 mm
-
Nivelleerbereik215 - 265 mm
-
Nominale grootte240 mm
Gebruiksvoorwaarden
-
Maximale belasting1,50 - 1,50 kN
Uitrusting
-
Geschikt voor installatieafdichtingNee
-
Met bodemplaatJa
-
Montage deurhouderJa
Materiaal
-
Materiaal zijwandKunststof
Deksel, deur
-
Type deurJaloezie
Functies
-
Ontkoppelmogelijkheid deur van bodemdeelJa
-
Geschikt voor vloergoot bovenliggend geslotenNee
-
Geschikt voor verzonken vloergootJa
