Vloergoot verzonken 3-compartimenten 190x48mm staal UK190483
EAN-nummer
4012002238523
Verpakking
2 meter
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Sparingmal vloercontactdozen 1 producten beschikbaar -
Universele vloerinstallatiedoos 11 producten beschikbaar -
Bevestigingsbeugels/koppelingen 2 producten beschikbaar -
Eindstuk vloergoot 1 producten beschikbaar -
Verticale bocht vloergootsystemen 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
UDB2050080
Universele vloerdoos met bodemplaat grootte 2 428x428x(50-80)mm
-
UDB2075125Universele vloerdoos met bodemplaat grootte 2 428x428x(75-125)mm
-
UDB2120170Universele vloerdoos met bodemplaat grootte 2 428x428x(120-170)mm
-
UDB2165215Universele vloerdoos met bodemplaat grootte 2 428x428x(165-215)mm
-
UDB2215265Universele vloerdoos met bodemplaat grootte 2 428x428x(215-265)mm
-
UDB3050080Universele vloerdoos met bodemplaat grootte 3 498x498x(50-80)mm
-
UDB3075125Universele vloerdoos met bodemplaat grootte 3 498x498x(75-125)mm
-
UDB3120170Universele vloerdoos met bodemplaat grootte 3 498x498x(120-170)mm
-
UDB3165215Universele vloerdoos met bodemplaat grootte 3 498x498x(165-215)mm
-
UDB3215265Universele vloerdoos met bodemplaat grootte 3 498x498x(215-265)mm
-
UDS3070120Universele vloerdoos met stalen bekisting grootte 3 498x498x(70-120)mm

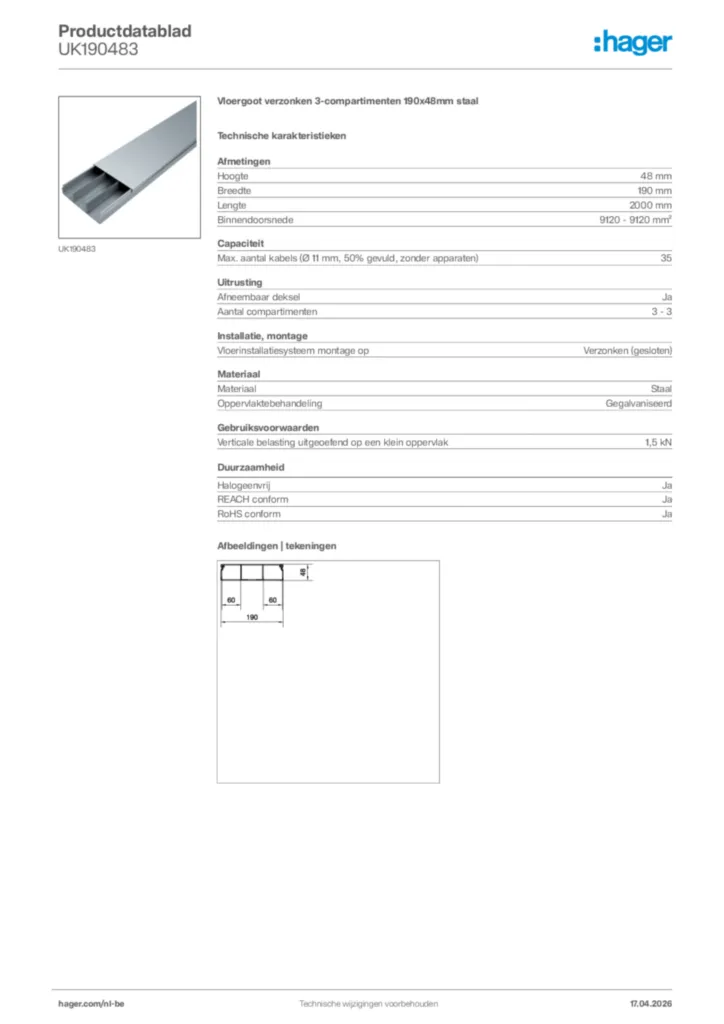

Technische eigenschappen
Afmetingen
-
Hoogte48 mm
-
Breedte190 mm
-
Lengte2000 mm
-
Binnendoorsnede9120 - 9120 mm²
Capaciteit
-
Max. aantal kabels (Ø 11 mm, 50% gevuld, zonder apparaten)35
Uitrusting
-
Afneembaar dekselJa
-
Aantal compartimenten3 - 3
Installatie, montage
-
Vloerinstallatiesysteem montage opVerzonken (gesloten)
Materiaal
-
MateriaalStaal
-
OppervlaktebehandelingGegalvaniseerd
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend op een klein oppervlak1,5 kN
