Universele vloerdoos met bodemplaat grootte 2 428x428x(165-215)mm UDB2165215
EAN-nummer
4012002238011
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Onmisbare accessoires
Bekijk alle (6)
Toebehoren
-
Ophoogframe vloerinstallatiesdoos 1 producten beschikbaar -
Toebehoren/montagemateriaal 2 producten beschikbaar
Compatibele producten
-
Referenced by 12 producten beschikbaar
Toebehoren verplicht
-
UDM2244Q12Montagedeksel voor UD grootte 2 gestanst Q12 244x244mm
-
UDM2215R06Montagedeksel voor UD grootte 2 gestanst R06 rond 215mm
-
UDM2200Q06Montagedeksel voor UD grootte 2 gestanst Q06 200x200mm
-
UDM2200E09Montagedeksel voor UD grootte 2 gestanst E09 200x253mm
-
UDM2147E04Montagedeksel voor UD grootte 2 gestanst E04 147x247mm
-
UDM2000BLDMontagedeksel voor UD grootte 2 blind
Kies uw toebehoren uit de lijst hiernaast
Referenced by
-
UK240383Vloergoot verzonken 3-compartimenten 240x38mm staal
-
UK240382Vloergoot verzonken 2-compartimenten 240x38mm staal
-
UK240283Vloergoot verzonken 3-compartimenten 240x28mm staal
-
UK240282Vloergoot verzonken 2-compartimenten 240x28mm staal
-
UK190382Vloergoot verzonken 2-compartimenten 190x38mm staal
-
UK190282Vloergoot verzonken 2-compartimenten 190x28mm staal
-
UK190283Vloergoot verzonken 3-compartimenten 190x28mm staal
-
UK190383Vloergoot verzonken 3-compartimenten 190x38mm staal
-
UK190482Vloergoot verzonken 2-compartimenten 190x48mm staal
-
UK190483Vloergoot verzonken 3-compartimenten 190x48mm staal
-
UK240482Vloergoot verzonken 2-compartimenten 240x48mm staal
-
UK240483Vloergoot verzonken 3-compartimenten 240x48mm staal
Technische eigenschappen
Afmetingen
-
Lengte428 mm
-
Minimale dekvloerhoogte165 mm
-
Nivelleerbereik165 - 215 mm
-
Nominale grootte240 mm
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend op een klein oppervlak1,5 kN
Uitrusting
-
Geschikt voor installatieafdichtingNee
-
Met bodemplaatJa
-
Montage deurhouderJa
Materiaal
-
Materiaal zijwandKunststof
Deksel, deur
-
Type deurJaloezie
Functies
-
Ontkoppelmogelijkheid deur van bodemdeelJa
-
Geschikt voor vloergoot bovenliggend geslotenNee
-
Geschikt voor verzonken vloergootJa
Downloads
-
Product afbeelding
-

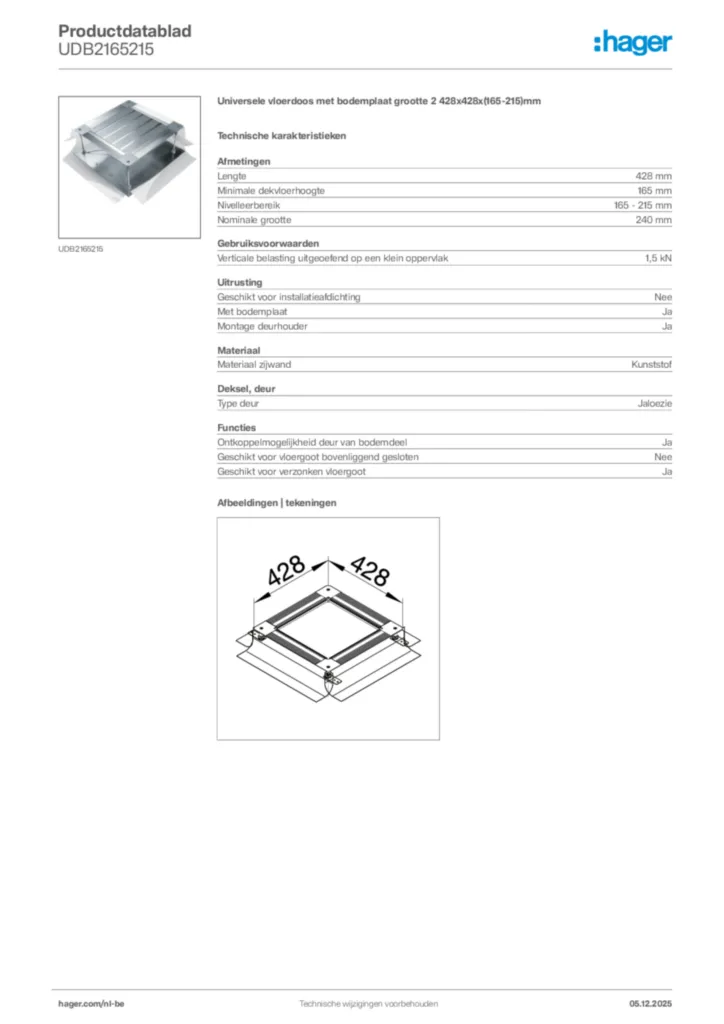

Product datasheet
Hager Productdatablad UDB2165215
Universele vloerdoos met bodemplaat grootte 2 428x428x(165-215)mm
PDF -
Technisch -handleiding
Technisch -handleiding International 2017-12-15
PDF4,28 MB
Technisch -handleiding International 2018-02-06
PDF4,73 MB
Technisch -handleiding en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technische bijlage(enkel product)
Floor installations systems, Impact noise properties
Technische bijlage(enkel product) en-GB 2024-10-07
PDF578,05 kB -
Gereedschap
Cable Management Revit Plugin
MSI50,17 MB -
STEP-bestanden
STEP model UDB2165215
STEP-bestanden International 2022-10-18
STP1,40 MB -
Product Drawing
Technical Drawing UDB2165215
Product Drawing International 2022-10-18
PDF57,96 kB -
Conformiteitsverklaring
EU-Declaration UK T033A DE_EN 26072019
Conformiteitsverklaring International 2024-08-27
PDF49,71 kB
