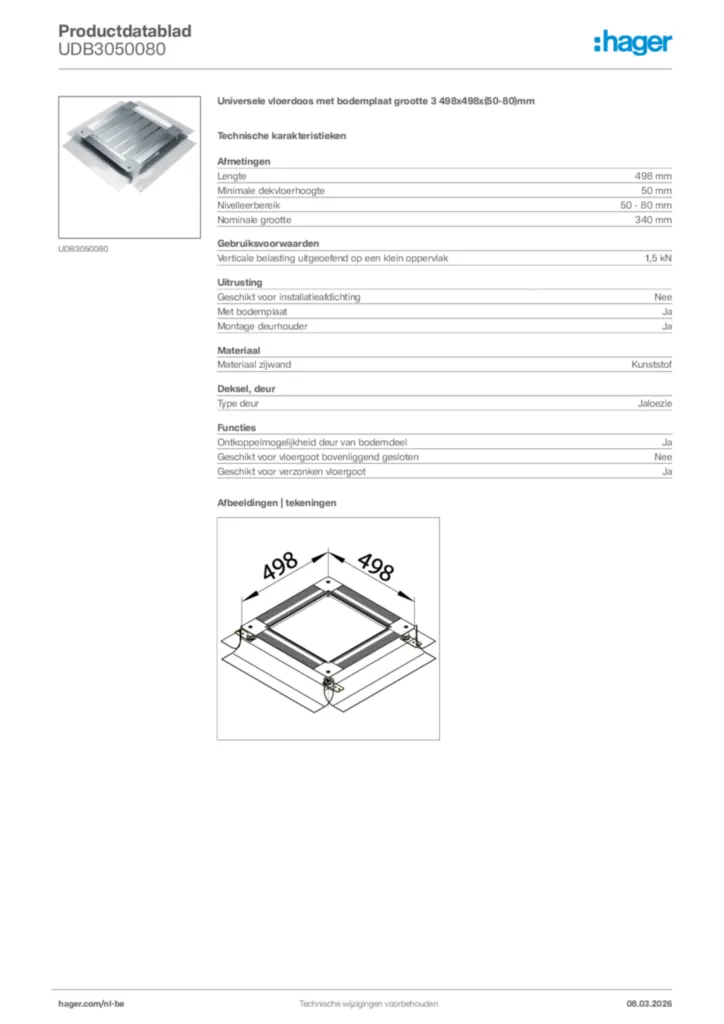

Universele vloerdoos met bodemplaat grootte 3 498x498x(50-80)mm UDB3050080
EAN-nummer
4012002238035
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Onmisbare accessoires
Toebehoren
-
Toebehoren/montagemateriaal 9 producten beschikbaar -
Ophoogframe vloerinstallatiesdoos 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
BKZHZ10
Nietmachine tbv folie van BK
-
BKZHZ12Nietjes (5000 stuks)
-
UDSLS098Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 73-98mm
-
UDSLS118Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 93-118mm
-
UDSLS138Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 113-138mm
-
UDSLS163Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 138-163mm
-
UDSLS183Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 158-183mm
-
UDSLS203Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 178-203mm
-
UDSLS223Stelschroefset voor belasting tot 20kN tbv UD nivelleerbereik 198-223mm
Technische eigenschappen
Afmetingen
-
Lengte498 mm
-
Minimale dekvloerhoogte50 mm
-
Nivelleerbereik50 - 80 mm
-
Nominale grootte340 mm
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend op een klein oppervlak1,5 kN
Uitrusting
-
Geschikt voor installatieafdichtingNee
-
Met bodemplaatJa
-
Montage deurhouderJa
Materiaal
-
Materiaal zijwandKunststof
Deksel, deur
-
Type deurJaloezie
Functies
-
Ontkoppelmogelijkheid deur van bodemdeelJa
-
Geschikt voor vloergoot bovenliggend geslotenNee
-
Geschikt voor verzonken vloergootJa
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Technisch -handleiding
Technisch -handleiding International 2017-12-15
PDF4,28 MB
Technisch -handleiding International 2018-02-06
PDF4,73 MB
Technisch -handleiding en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technische bijlage(enkel product)
Floor installations systems, Impact noise properties
Technische bijlage(enkel product) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technische bijlage(enkel product) en-GB 2023-06-16
PDF2,59 MB -
Gereedschap
Cable Management Revit Plugin
MSI50,17 MB -
STEP-bestanden
STEP model UDB3050080
STEP-bestanden International 2022-10-18
STP1,39 MB -
Product Drawing
Technical Drawing UDB3050080
Product Drawing International 2022-10-18
PDF49,43 kB -
Handboek
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB -
Conformiteitsverklaring
EU-Declaration UK T033A DE_EN 26072019
Conformiteitsverklaring International 2024-08-27
PDF49,71 kB
