HNE970H - Vermogensautomaat h3, 3P 1000 A 50 kA LSI

Hoofdapparatuur

Vermogensautomaat h3, 3P 1000 A 50 kA LSI HNE970H

Name: HNE970H
Brand: Hager
SKU: HNE970H1

EAN-nummer

3250613349745

Verpakking

1 Stuk

Vind verdeler

Toevoegen aan lijst

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

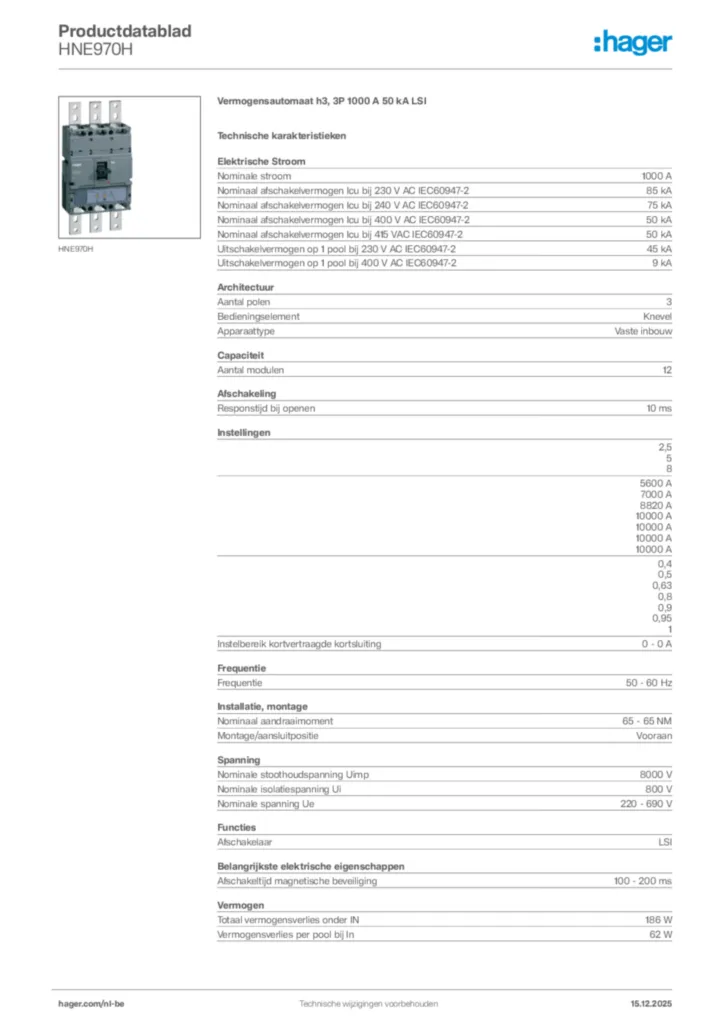

Download technische eigenschappen

Maak uw systeem compleet

Optionele accesoires

Uitschakelspoel 5 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar
Onderspanningsspoel 6 producten beschikbaar
Hendel voor automaat 2 producten beschikbaar
Bekijk meer 7 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

1000 A
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

85 kA
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2

75 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-2

50 kA
Uitschakelvermogen op 1 pool bij 230 V AC IEC60947-2

45 kA
Uitschakelvermogen op 1 pool bij 400 V AC IEC60947-2

9 kA

Aantal polen

3
Bedieningselement

Knevel
Apparaattype

Vaste inbouw

Aantal modulen

12

Responstijd bij openen

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 8
AT_RangeMagneticAdjustment

5600 A, 7000 A, 8820 A, 10000 A, 10000 A, 10000 A, 10000 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1

Instelbereik kortvertraagde kortsluiting

0 - 0 A

Frequentie

50 - 60 Hz

Nominaal aandraaimoment

65 - 65 NM
Montage/aansluitpositie

Vooraan

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Afschakelaar

LSI

Afschakeltijd magnetische beveiliging

100 - 200 ms

‌Totaal vermogensverlies onder IN

186 W
Vermogensverlies per pool bij In

62 W

Elektrische levensduur in aantal cycli

1000
Maximale aantal mechanische schakelingen

4000

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

Beschermingsgraad IP

IP4X

Bedrijfstemperatuur

-25 - 70 °C

Doorsnede soepele geleider

2x 240 mm²
Doorsnede stijve geleider

2x 240 mm²
Type connector/stekker

Klem

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee

Positie voeding

Bidirectioneel
