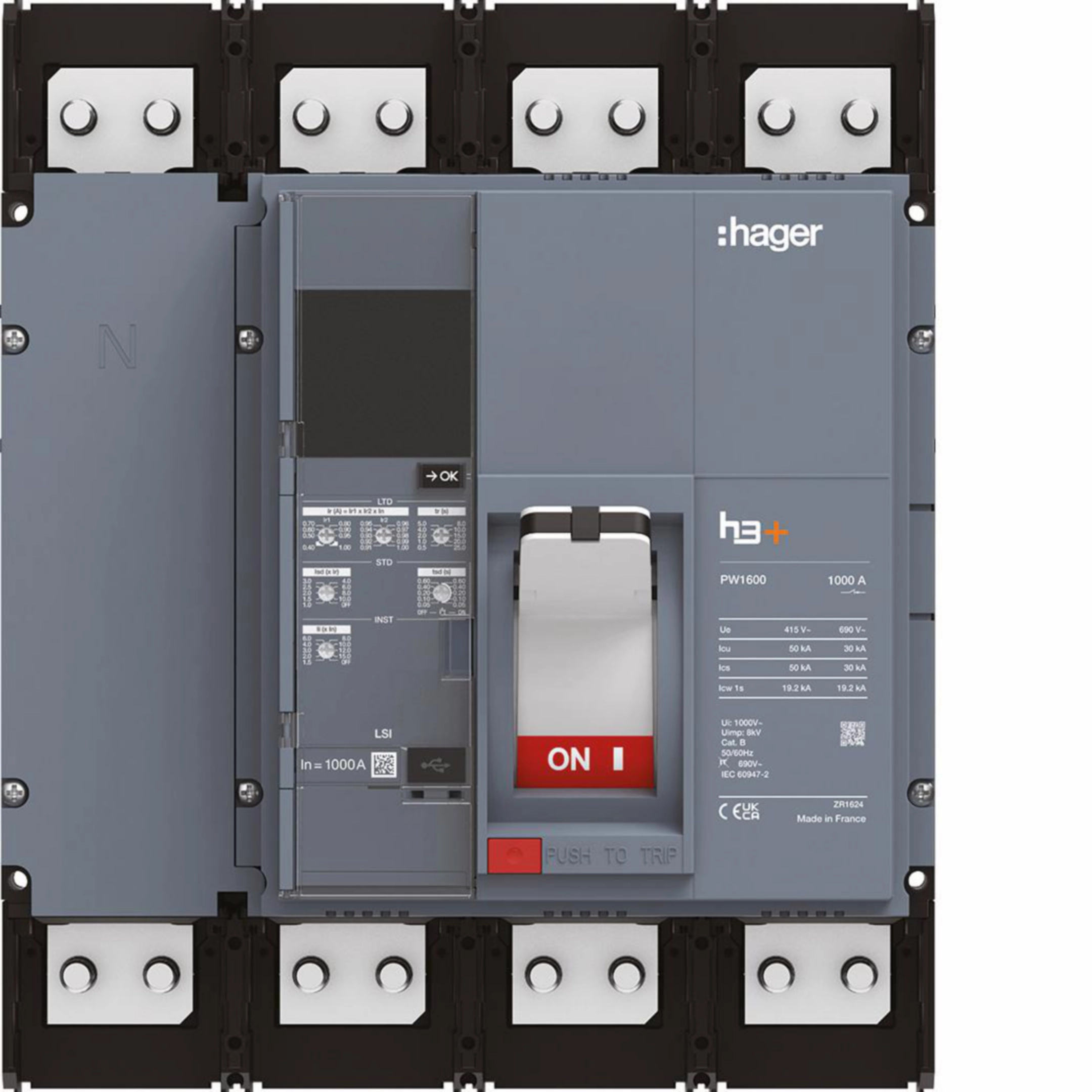

Hoofdautom. PW1600 LSI 4P4D 1000A 50kA HMQ971JR

Name: HMQ971JR
Brand: Hager
SKU: HMQ971JR86

EAN-nummer

3250613251291

Verpakking

1 Stuk

Vind verdeler

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Uitschakelspoel 5 producten beschikbaar
Elektrische toebehoren voor laagspanningscomponenten 2 producten beschikbaar
Afschermkap 1 producten beschikbaar
Toebehoren 4 producten beschikbaar
Positieschakelaars 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar

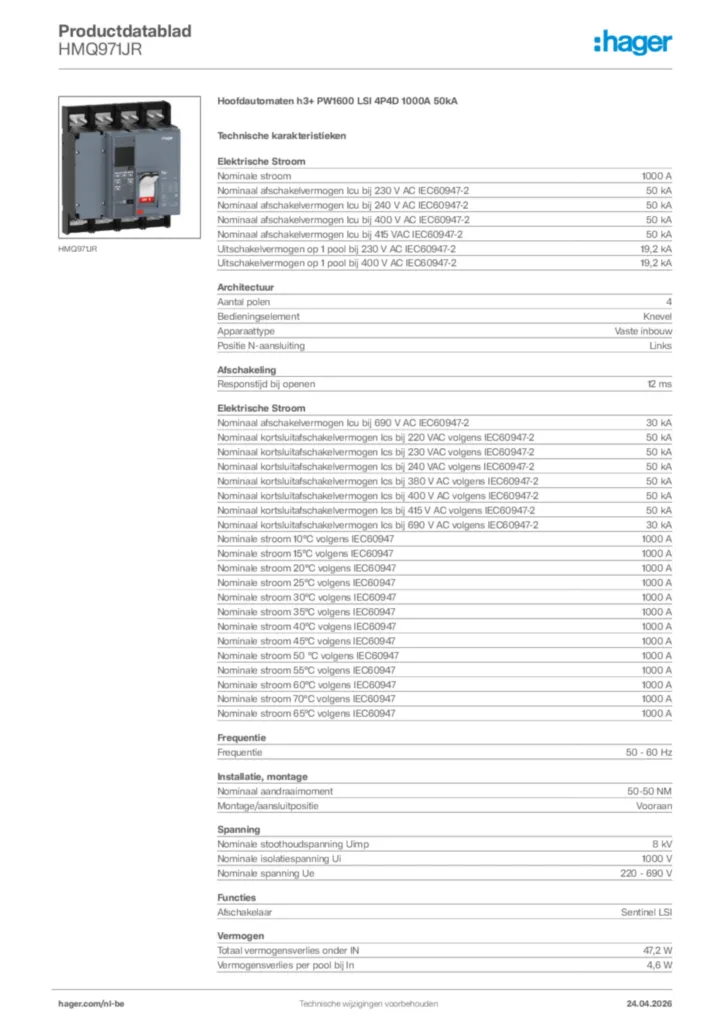

Technische eigenschappen

Nominale stroom

1000 A
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-2

50 kA
Uitschakelvermogen op 1 pool bij 230 V AC IEC60947-2

19,2 kA
Uitschakelvermogen op 1 pool bij 400 V AC IEC60947-2

19,2 kA
Nominaal afschakelvermogen Icu bij 690 V AC IEC60947-2

30 kA
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 380 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 400 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 415 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 690 V AC volgens IEC60947-2

30 kA
Nominale stroom 10°C volgens IEC60947

1000 A
Nominale stroom 15°C volgens IEC60947

1000 A
Nominale stroom 20°C volgens IEC60947

1000 A
Nominale stroom 25°C volgens IEC60947

1000 A
Nominale stroom 30°C volgens IEC60947

1000 A
Nominale stroom 35°C volgens IEC60947

1000 A
Nominale stroom 40°C volgens IEC60947

1000 A
Nominale stroom 45°C volgens IEC60947

1000 A
Nominale stroom 50 °C volgens IEC60947

1000 A
Nominale stroom 55°C volgens IEC60947

1000 A
Nominale stroom 60°C volgens IEC60947

1000 A
Nominale stroom 70°C volgens IEC60947

1000 A
Nominale stroom 65°C volgens IEC60947

1000 A

Aantal polen

4
Bedieningselement

Knevel
Apparaattype

Vaste inbouw
Positie N-aansluiting

Links

Responstijd bij openen

12 ms

Frequentie

50 - 60 Hz

Nominaal aandraaimoment

50-50 NM
Montage/aansluitpositie

Vooraan

Nominale stoothoudspanning Uimp

8 kV
Nominale isolatiespanning Ui

1000 V
Nominale spanning Ue

220 - 690 V

Afschakelaar

Sentinel LSI

‌Totaal vermogensverlies onder IN

47,2 W
Vermogensverlies per pool bij In

4,6 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

Beschermingsgraad IP

IP20

Bedrijfstemperatuur

-25-70 °C
Vervuilingsgraad volgens IEC60664/IEC60947-2

3

Vergrendelbaar

Ja

Materiaal kabel

Koper, Aluminium

Hoogte

330 mm
Breedte

280 mm
Diepte

198 mm

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee
Compatibel met aardlekelement

Nee

Positie voeding

Bidirectioneel

Type connector/stekker

Boutverbinding

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Directe beveiliging (lg): instellingscoëfficiënt

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
