Kabelgoot GTA, 55x90mm, geanod. Aluminium GTA550901ALU

Kabelgoot GTA, 55x90mm, geanod. Aluminium

Beschrijving van de kabelgoot:
Kabelgoten in natuurlijk geanodiseerd aluminium, met afmetingen 55 x 90 mm, uitgevoerd met één compartiment en voorzien van een clipsbaar deksel dat vlak op de sokkel aansluit.
Ze hebben een rechthoekige en symmetrische vorm.
Ze zijn van type GTA, merk Hager of gelijkwaardig.
Lakken in standaard RAL kleuren is mogelijk.
Schakelmateriaal van het formaat 45 mm wordt bevestigd door het rechtstreeks in de sokkel te clipsen.
Het compartiment kan door middel van een extra scheidingswand in twee worden verdeeld, zodat sterk- en zwakstroom van elkaar gescheiden kunnen worden.
Alle richtingsveranderingen worden uitgevoerd met vormstukken van dezelfde fabrikant.

Eigenschappen van de kabelgoten:
- De kabelgoten zijn voorzien van een folie en bieden een optimale bescherming tijdens de werken.
- Ze zijn gecertificeerd volgens EN 50085 1 en EN 50085 2 1 (NF).
- De profielen en deksels zijn onbrandbaar: klasse M0.
- De vormstukken zijn vervaardigd uit PC/ABS, brandreactieklasse M1.
- Slagvastheid: gelijkwaardig aan IK08 voor het volledige systeem en IK09 voor de basis met deksel.
Plaatsing:
De koppelstukken worden eveneens gebruikt om een perfecte uitlijning van de profielen te garanderen en is de montage door één persoon mogelijk.
Toebehoren:
De hoeken hebben een variabele geometrie: de binnenhoeken van 82° tot 140°, de buitenhoeken van: 70° tot 140°.
Een eindstuk, frontaal of verticaal op de sokkel te monteren, alsook de hoeken en T stukken, bedekken zowel de basis als de deksel.
Het eindstuk, vervaardigd uit PC/ABS en in aluminiumkleur gelakt, kan horizontaal of verticaal op de sokkel worden gemonteerd. Het kan vóór of na montage van het deksel worden geplaatst en zorgt voor een perfecte afwerking.
Het volledige systeem, bestaande uit profielen en eindstukken, garandeert beschermingsgraad IP40.
Een dekselafdichting verbergt eventuele openingen tussen twee deksels of tussen het schakelmateriaal en de deksel.
De sokkelafdichting maskeert eventuele openingen tussen twee sokkels.
De metalen koppelstukken en het aluminium deksel zorgen ervoor dat het geheel automatisch geaard is.

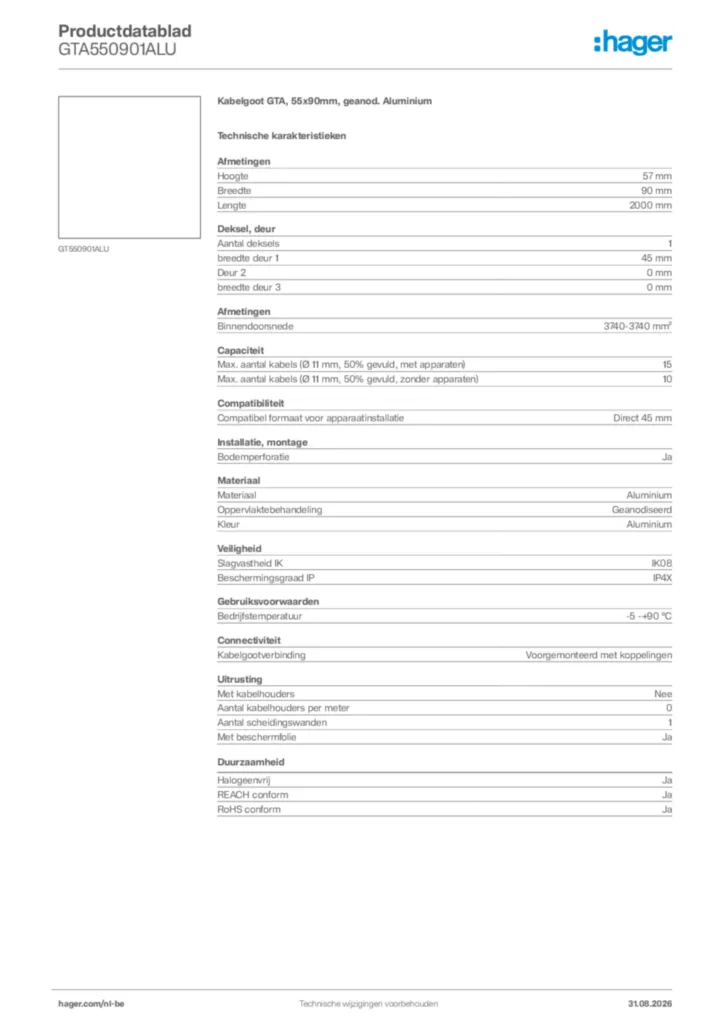

Hoogte: 57 mm
Breedte: 90 mm
Lengte: 2000 mm
Aantal deksels: 1
breedte deur 1: 45 mm
Deur 2: 0 mm
breedte deur 3: 0 mm
Binnendoorsnede: 3740-3740 mm²
Max. aantal kabels (Ø 11 mm, 50% gevuld, met apparaten): 15
Max. aantal kabels (Ø 11 mm, 50% gevuld, zonder apparaten): 10
Compatibel formaat voor apparaatinstallatie: Direct 45 mm
Bodemperforatie: Ja
Materiaal: Aluminium
Oppervlaktebehandeling: Geanodiseerd
Halogeenvrij: Ja
Kleur: Aluminium
Slagvastheid IK: IK08
Beschermingsgraad IP: IP4X
Kabelgootverbinding: Voorgemonteerd met koppelingen
Met kabelhouders: Nee
Aantal kabelhouders per meter: 0
Aantal scheidingswanden: 1
