kWh-meter 1-fase direct 3x 1-fase 80 A, 4 modulen, Modbus (RJ45) ECA180T
EAN-nummer
3250612230327
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Toebehoren voor bussysteem 8 producten beschikbaar -
Adapter voor communicatietechniek 1 producten beschikbaar -
Toebehoren/onderdelen voor overspanningsbeveiliging data en M&R 1 producten beschikbaar
Compatibele producten
-
Referenced by 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
HTG485H
Modbus kabel 25 m
-
HTG484HModbus-kabel 5 m RJ45 - RJ45
-
HTG482HModbus-kabel 2 m RJ45 - RJ45
-
HTG481HModbus-kabel 1 m RJ45 - RJ45
-
HTG480HModbus-kabel 0, 2 m RJ45 - RJ45
-
HTG474HModbus-kabel 5 m met RJ45 - RJ45 + aarde-draad 5 m
-
HTG472HModbus-kabel 2 m met RJ45 - RJ45 + aarde-draad 2 m
-
HTG471HModbus-kabel 1 m met RJ45 - RJ45 + aarde-draad 1 m
Technische eigenschappen
Architectuur
-
BussysteemModbus
-
Pooltype3x 1P+N
Elektrische Stroom
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen4
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte72 mm
-
Diepte60 mm
Uitrusting
-
Type impulsOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/stekker bussysteemRJ45
Installatie, montage
-
Nominaal aandraaimoment2 - 2 NM
-
Gemonteerd opDIN-rail
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Stroomvoorziening
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230V AC)/ T1...T4 Modbus
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN1 W
Frequentie
-
Frequentie50 - 50 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

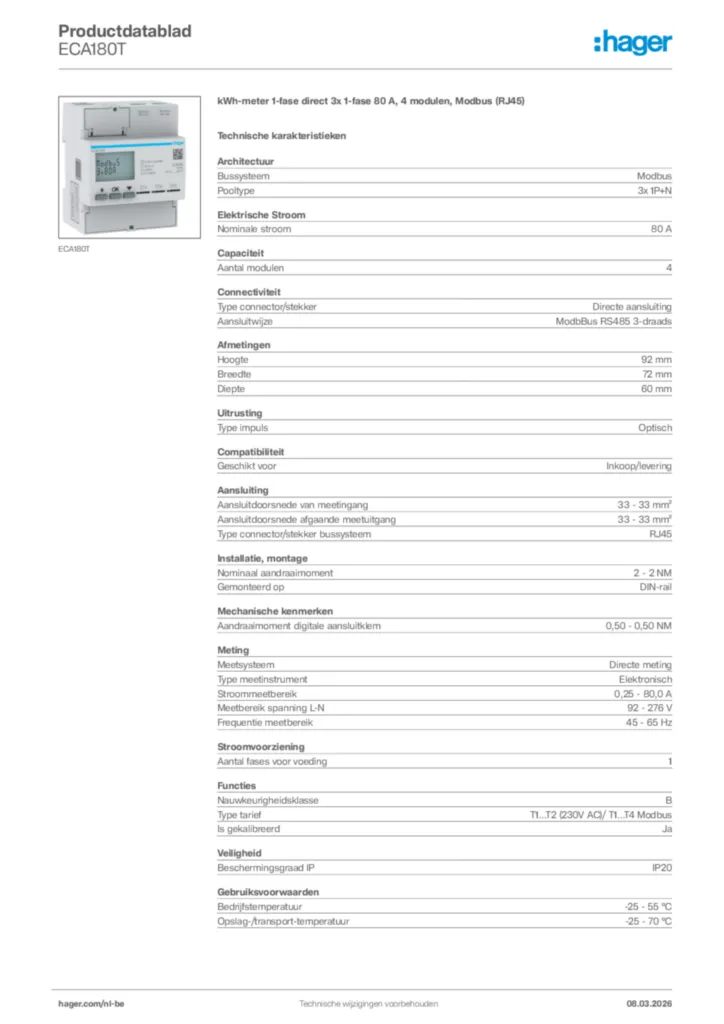

Hager Productdatablad ECA180T
kWh-meter 1-fase direct 3x 1-fase 80 A, 4 modulen, Modbus (RJ45)
PDF -
Installatiehandleiding
Installatiehandleiding International 2019-10-17
PDF1,38 MB
Installatiehandleiding es-ES, fr-FR, pt-PT 2019-10-17
PDF1,40 MB -
Productbijlage
Modbus tabel voor energiemeters
Modbus tabel voor energiemeters (24/07/2019)
XLS177,00 kB
Modbus table Summary V1 14
Productbijlage International 2022-10-04
PDF836,11 kB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2020-01-01
PDF110,84 kB
Meer documentatie
