Interruttore automatico magnetotermico 10000A 10kA 2P curva D 4A 2M NDN204A

Name: NDN204A
Brand: Hager
SKU: NDN204A4
Price: 105.71 EUR

Interruttore automatico magnetotermico con potere d'interruzione pari a 10000 A secondo CEI EN 60898-1 (Icn) e pari a 10 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 2 poli protetti, curva di intervento D, corrente nominale (In) pari a 4 A e presenta un ingombro uguale a 2 moduli DIN.

EAN

3250614619052

Marca

Hager

Confezione

6 Pezzi

Prezzo

105,71 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

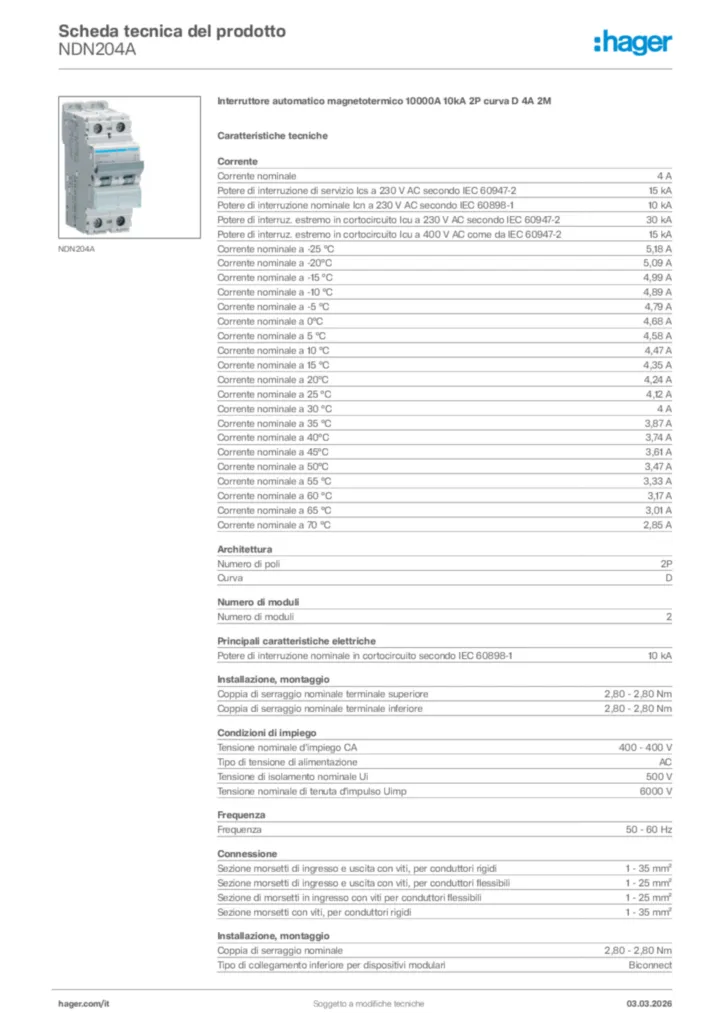

Scarica la scheda tecnica

Completa il tuo sistema

Barra di fase 1 accessori disponibili
Blocco differenziale tipo AC/A-SEL 4 accessori disponibili
Blocco differenziale tipo A 2 accessori disponibili
Blocco differenziale tipo A-HI 4 accessori disponibili
Blocco differenziale tipo AC 2 accessori disponibili
Coperchio/striscia di protezione per barra di fase 1 accessori disponibili

Proprietà tecniche

Corrente nominale

4 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

15 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

10 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

30 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

15 kA
Corrente nominale a -25 °C

5,18 A
Corrente nominale a -20°C

5,09 A
Corrente nominale a -15 °C

4,99 A
Corrente nominale a -10 °C

4,89 A
Corrente nominale a -5 °C

4,79 A
Corrente nominale a 0°C

4,68 A
Corrente nominale a 5 °C

4,58 A
Corrente nominale a 10 °C

4,47 A
Corrente nominale a 15 °C

4,35 A
Corrente nominale a 20°C

4,24 A
Corrente nominale a 25 °C

4,12 A
Corrente nominale a 30 °C

4 A
Corrente nominale a 35 °C

3,87 A
Corrente nominale a 40°C

3,74 A
Corrente nominale a 45°C

3,61 A
Corrente nominale a 50°C

3,47 A
Corrente nominale a 55 °C

3,33 A
Corrente nominale a 60 °C

3,17 A
Corrente nominale a 65 °C

3,01 A
Corrente nominale a 70 °C

2,85 A

Numero di poli

2P
Curva

D

Numero di moduli

2

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Tensione nominale d'impiego CA

400 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

AT_GridDistance

60 mm

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

2
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

5,36 W

Durata elettrica e numero di cicli

4000
Numero di manovre

20000

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

35 mm
Profondità

70 mm
