Interruttore Automatico Magnetotermico 3 Poli 1 A 10 Ka Curva C 3 M. Din NCN301A

Name: NCN301A
Brand: Hager
SKU: NCN301A4
Price: 136.48 EUR

EAN

3250614615757

Marca

Hager

Confezione

4 Pezzi

Prezzo

136,48 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

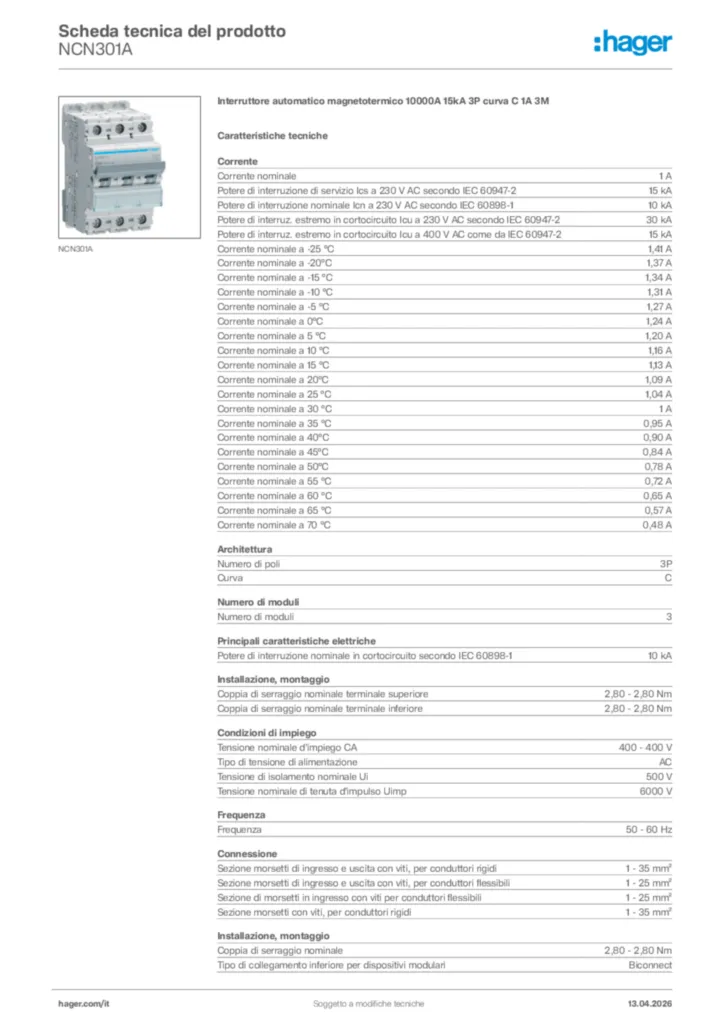

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Blocco differenziale tipo A 2 accessori disponibili
Blocco differenziale tipo AC 2 accessori disponibili
Blocco differenziale tipo A-HI 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
altri accessori disponibili 9 altri accessori disponibili

Proprietà tecniche

Corrente nominale

1 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

15 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

10 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

15 kA
Corrente nominale a -25°C

1,41 A
Corrente nominale a -20°C

1,37 A
Corrente nominale a -15°C

1,34 A
Corrente nominale a -10°C

1,31 A
Corrente nominale a -5°C

1,27 A
Corrente nominale a 0°C

1,24 A
Corrente nominale a 5°C

1,20 A
Corrente nominale a 10°C

1,16 A
Corrente nominale a 15°C

1,13 A
Corrente nominale a 20°C

1,09 A
Corrente nominale a 25°C

1,04 A
Corrente nominale a 30°C

1 A
Corrente nominale a 35°C

0,95 A
Corrente nominale a 40°C

0,90 A
Corrente nominale a 45°C

0,84 A
Corrente nominale a 50°C

0,78 A
Corrente nominale a 55°C

0,72 A
Corrente nominale a 60 °C

0,65 A
Corrente nominale a 65°C

0,57 A
Corrente nominale a 70°C

0,48 A

Numero di poli

3P
Curva

C

Numero di moduli

3

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA
Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm

Tensione nominale d'impiego CA

400 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

3,24 W

Durata elettrica e numero di cicli

4000
Numero di manovre

20000

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

52,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
