Interruttore automatico magnetotermico con potere d'interruzione pari a 10000 A secondo CEI EN 60898-1 (Icn) e 15 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto, curva di intervento B, corrente nominale (In) pari a 6 A e presenta un ingombro uguale a 1 modulo DIN.

EAN

3250614618017

Marca

Hager

Confezione

12 Pezzi

Interruttori automatici magnetotermici e solo magnetici

Interruttore automatico magnetotermico 10000A 15kA 1P curva B 6A 1M NBN106A

Name: NBN106A
Brand: Hager
SKU: NBN106A3
Price: 56.57 EUR

Prezzo

56,57 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

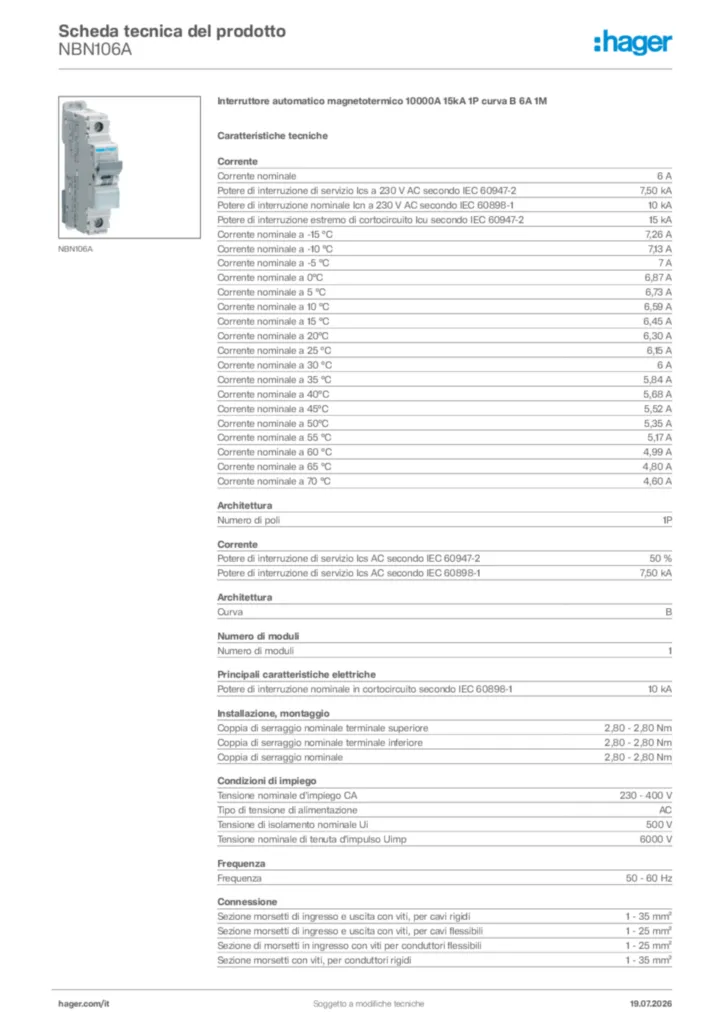

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili

Proprietà tecniche

Corrente nominale

6 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

10 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

15 kA
Corrente nominale a -15 °C

7,26 A
Corrente nominale a -10 °C

7,13 A
Corrente nominale a -5 °C

7 A
Corrente nominale a 0°C

6,87 A
Corrente nominale a 5 °C

6,73 A
Corrente nominale a 10 °C

6,59 A
Corrente nominale a 15 °C

6,45 A
Corrente nominale a 20°C

6,30 A
Corrente nominale a 25 °C

6,15 A
Corrente nominale a 30 °C

6 A
Corrente nominale a 35 °C

5,84 A
Corrente nominale a 40°C

5,68 A
Corrente nominale a 45°C

5,52 A
Corrente nominale a 50°C

5,35 A
Corrente nominale a 55 °C

5,17 A
Corrente nominale a 60 °C

4,99 A
Corrente nominale a 65 °C

4,80 A
Corrente nominale a 70 °C

4,60 A
Potere di interruzione di servizio Ics AC secondo IEC 60947-2

50 %
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

7,50 kA

Numero di poli

1P
Curva

B

Numero di moduli

1

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

230 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

1,33 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

17,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
