Interruttore Automatico Magnetotermico 1 Polo+N 10 A 4.5 Ka Curva C 1 M. Din MJN510A

Name: MJN510A
Brand: Hager
SKU: MJN510A
Price: 21.72 EUR

EAN

3250614318009

Marca

Hager

Confezione

12 Pezzi

Prezzo

21,72 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

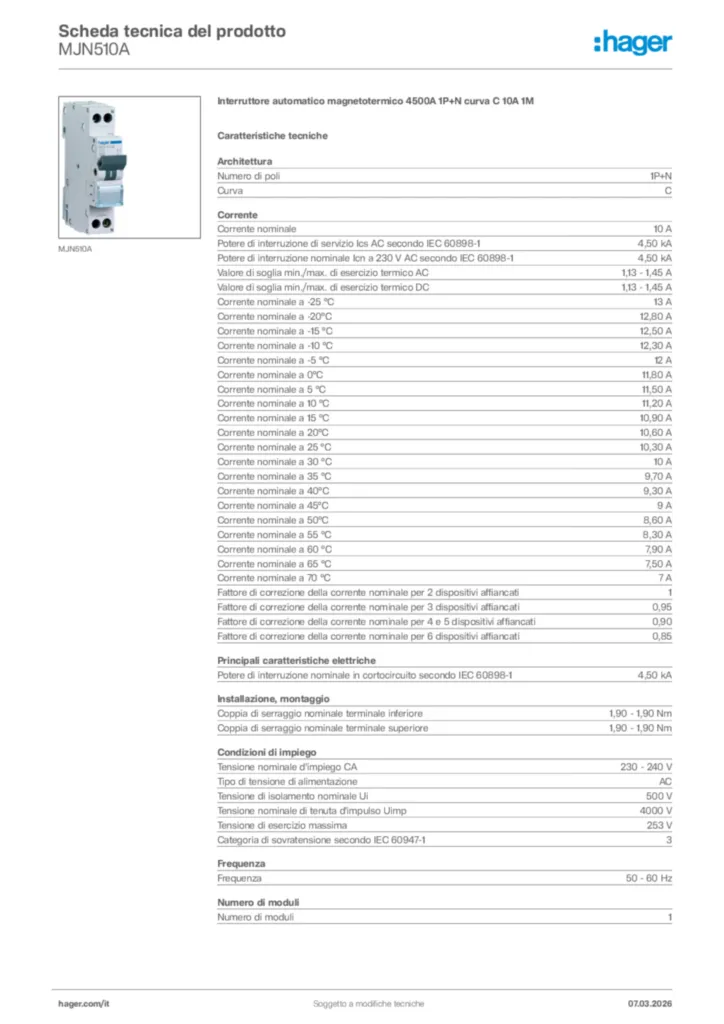

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Bobina di minima tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
altri accessori disponibili 3 altri accessori disponibili

Proprietà tecniche

Numero di poli

1P+N
Curva

C

Corrente nominale

10 A
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

4,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

4,50 kA
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A
Valore di soglia min./max. di esercizio termico CC

1,13 - 1,45 A
Corrente nominale a -25°C

13 A
Corrente nominale a -20°C

12,80 A
Corrente nominale a -15°C

12,50 A
Corrente nominale a -10°C

12,30 A
Corrente nominale a -5°C

12 A
Corrente nominale a 0°C

11,80 A
Corrente nominale a 5°C

11,50 A
Corrente nominale a 10°C

11,20 A
Corrente nominale a 15°C

10,90 A
Corrente nominale a 20°C

10,60 A
Corrente nominale a 25°C

10,30 A
Corrente nominale a 30°C

10 A
Corrente nominale a 35°C

9,70 A
Corrente nominale a 40°C

9,30 A
Corrente nominale a 45°C

9 A
Corrente nominale a 50°C

8,60 A
Corrente nominale a 55°C

8,30 A
Corrente nominale a 60 °C

7,90 A
Corrente nominale a 65°C

7,50 A
Corrente nominale a 70°C

7 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

1
Fattore di correzione della corrente nominale per 3 dispositivi affiancati

0,95
Fattore di correzione della corrente nominale per 4 e 5 dispositivi affiancati

0,90
Fattore di correzione della corrente nominale per 6 dispositivi affiancati

0,85

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

4,50 kA
Coppia di serraggio nominale terminale inferiore

1,90 - 1,90 Nm
Coppia di serraggio nominale terminale superiore

1,90 - 1,90 Nm

Tensione nominale d'impiego CA

230 - 240 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione di esercizio massima

253 V
Categoria di sovratensione secondo IEC 60947-1

3

Frequenza

50 - 60 Hz

Numero di moduli

1

Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Coppia di serraggio nominale

1,90 - 1,90 Nm

Potenza dissipata totale

2,40 W

Temperatura d’esercizio

-25 - 70 °C
Altitudine

2000 m

Durata elettrica e numero di cicli

1000
Numero di manovre

20000

Classe di protezione dall'ingresso (IP)

IP20

Sezione del morsetto di uscita con viti, per conduttori rigidi

1 - 25 mm²
Morsetti in uscita con viti per conduttori flessibili

1 - 16 mm²

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali divaricati
Allineamento inferiore per dispositivi modulari

Terminali divaricati

Altezza

84,70 mm
Larghezza

17,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
