Interruttore automatico magnetotermico con potere d'interruzione pari a 4500 A secondo CEI EN 60898-1 (Icn), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti civili e del terziario, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto + neutro, curva di intervento C, corrente nominale (In) pari a 6 A e presenta un ingombro uguale a 1 modulo DIN.

EAN

3250614317996

Marca

Hager

Confezione

12 Pezzi

Interruttori automatici magnetotermici e solo magnetici

Interruttore automatico magnetotermico 4500A 1P+N curva C 6A 1M MJN506A

Name: MJN506A
Brand: Hager
SKU: MJN506A
Price: 23.74 EUR

Prezzo

23,74 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

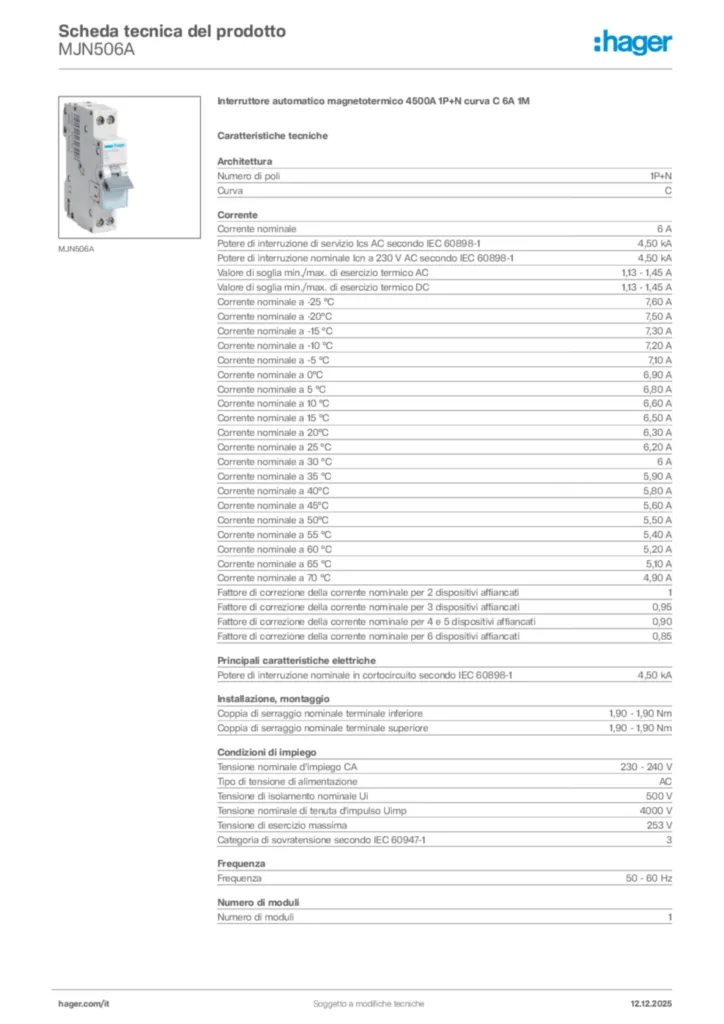

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

6 A
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

4,50 kA
Corrente nominale a -15 °C

7,30 A
Corrente nominale a -10 °C

7,20 A
Corrente nominale a -5 °C

7,10 A
Corrente nominale a 0°C

6,90 A
Corrente nominale a 5 °C

6,80 A
Corrente nominale a 10 °C

6,60 A
Corrente nominale a 15 °C

6,50 A
Corrente nominale a 20°C

6,30 A
Corrente nominale a 25 °C

6,20 A
Corrente nominale a 30 °C

6 A
Corrente nominale a 35 °C

5,90 A
Corrente nominale a 40°C

5,80 A
Corrente nominale a 45°C

5,60 A
Corrente nominale a 50°C

5,50 A
Corrente nominale a 55 °C

5,40 A
Corrente nominale a 60 °C

5,20 A
Corrente nominale a 65 °C

5,10 A
Corrente nominale a 70 °C

4,90 A

Numero di poli

1P+N
Curva

C

Numero di moduli

1

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

4,50 kA

Coppia di serraggio nominale terminale superiore

1,90 - 1,90 Nm
Coppia di serraggio nominale terminale inferiore

1,90 - 1,90 Nm
Coppia di serraggio nominale

1,90 - 1,90 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

230 - 240 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 16 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

1,80 W

Allineamento superiore per dispositivi modulari

Terminali divaricati
Allineamento inferiore per dispositivi modulari

Terminali divaricati
Tipo di connessione

Terminale a vite

Altezza

84,70 mm
Larghezza

17,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
