Interruttore automatico magnetotermico con potere d'interruzione pari a 10000 A secondo CEI EN 60898-1 (Icn) e pari a 10 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto, curva di intervento D, corrente nominale (In) pari a 2 A e presenta un ingombro uguale a 1 modulo DIN.

EAN

3250614618888

Marca

Hager

Confezione

12 Pezzi

Interruttori automatici magnetotermici e solo magnetici

Interruttore automatico magnetotermico 10000A 10kA 1P curva D 2A 1M NDN102A

Trova un distributore

Accessori
Proprietà tecniche
Documenti
Più prodotti

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

2 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

10 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

15 kA
Corrente nominale a -15 °C

2,56 A
Corrente nominale a -10 °C

2,51 A
Corrente nominale a -5 °C

2,45 A
Corrente nominale a 0°C

2,39 A
Corrente nominale a 5 °C

2,33 A
Corrente nominale a 10 °C

2,27 A
Corrente nominale a 15 °C

2,20 A
Corrente nominale a 20°C

2,14 A
Corrente nominale a 25 °C

2,07 A
Corrente nominale a 30 °C

2 A
Corrente nominale a 35 °C

1,93 A
Corrente nominale a 40°C

1,85 A
Corrente nominale a 45°C

1,77 A
Corrente nominale a 50°C

1,69 A
Corrente nominale a 55 °C

1,60 A
Corrente nominale a 60 °C

1,51 A
Corrente nominale a 65 °C

1,41 A
Corrente nominale a 70 °C

1,31 A
Potere di interruzione di servizio Ics AC secondo IEC 60947-2

50 %
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

7,50 kA

Numero di poli

1P
Curva

D

Numero di moduli

1

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite

Tensione nominale d'impiego CA

240 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

1,89 W

Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

17,50 mm
Profondità

70 mm

Documenti

Immagine prodotto

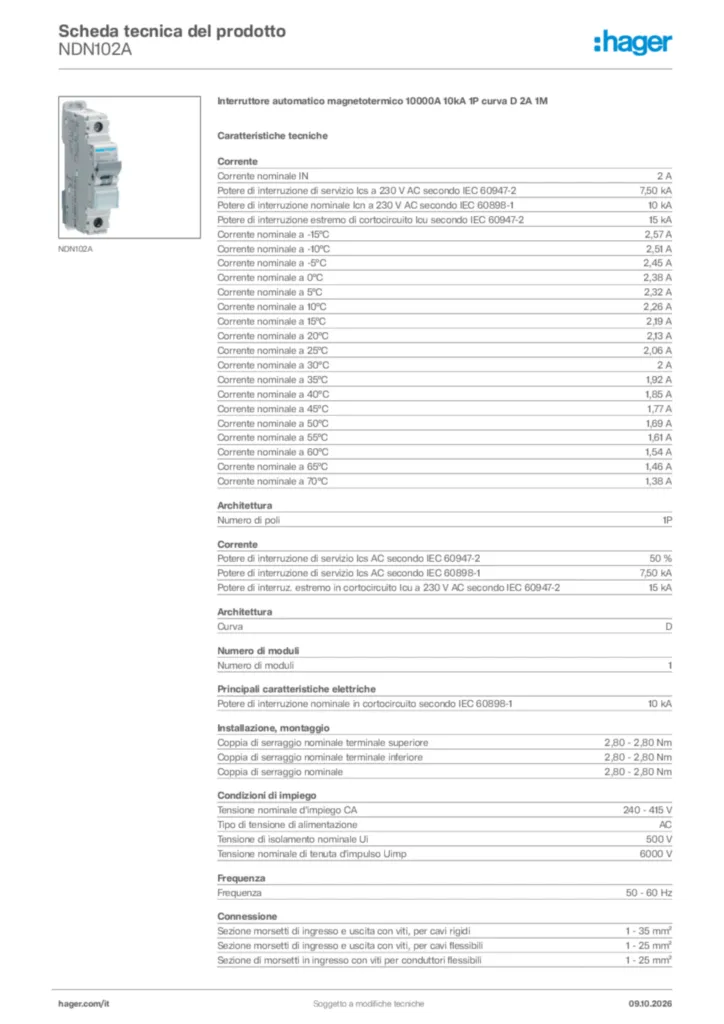

Immagine del prodotto NDN102A
Informazioni sui prodotti

Voce di capitolato interruttori magnetotermici

Informazioni sui prodotti it-IT 2024-10-16

PDF

272,37 kB
Scheda tecnica di prodotto

UK_PD_TDS_TransformerMotorprotection.pdf

Technical data sheet recommending MCB's for single phase and three phase transformers.

PDF

204,90 kB
Dichiarazione di conformità

Dichiarazione di conformità en-US 2026-07-15

PDF

274,42 kB

UKCA Declaration of Conformity

Dichiarazione di conformità en-GB 2024-10-02

PDF

653,93 kB
