Interruttore automatico magnetotermico con potere d'interruzione pari a 6000 A secondo CEI EN 60898-1 (Icn) e pari a 10 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 400 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti civili e del terziario, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 3 poli protetti, curva di intervento C, corrente nominale (In) pari a 63 A e presenta un ingombro uguale a 3 moduli DIN.

EAN

3250614346859

Marca

Hager

Confezione

4 Pezzi

Interruttori automatici magnetotermici e solo magnetici

Interruttore automatico magnetotermico 6000A 10kA 3P curva C 63A 3M MCA363

Name: MCA363
Brand: Hager
SKU: MCA3637
Price: 166.82 EUR

Prezzo

166,82 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

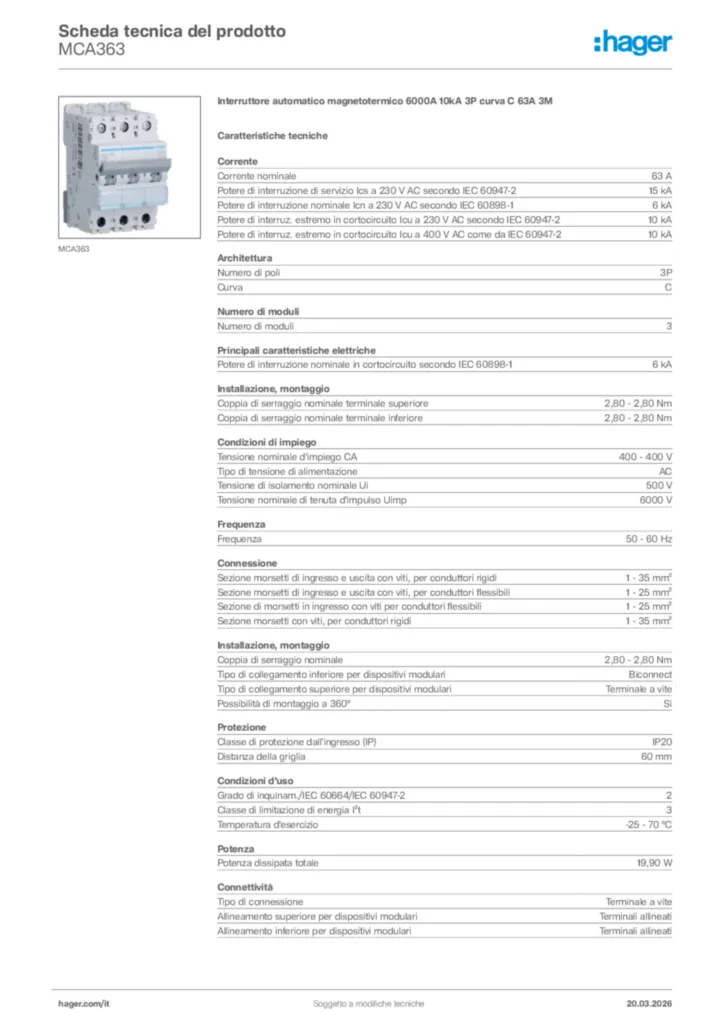

Scarica la scheda tecnica

Completa il tuo sistema

Blocco contatti ausiliari 2 accessori disponibili
Barra di fase 1 accessori disponibili
Coperchio/striscia di protezione per barra di fase 1 accessori disponibili
Blocco differenziale tipo A 2 accessori disponibili
Blocco differenziale tipo A-HI 2 accessori disponibili
Blocco differenziale tipo AC 2 accessori disponibili

Proprietà tecniche

Corrente nominale

63 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

15 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

10 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

10 kA
Corrente nominale a -15 °C

76,06 A
Corrente nominale a -10 °C

74,72 A
Corrente nominale a -5 °C

73,36 A
Corrente nominale a 0°C

71,97 A
Corrente nominale a 5 °C

70,56 A
Corrente nominale a 10 °C

69,11 A
Corrente nominale a 15 °C

67,64 A
Corrente nominale a 20°C

66,13 A
Corrente nominale a 25 °C

64,58 A
Corrente nominale a 30 °C

63 A
Corrente nominale a 35 °C

60,96 A
Corrente nominale a 40°C

58,86 A
Corrente nominale a 45°C

56,68 A
Corrente nominale a 50°C

54,40 A
Corrente nominale a 55 °C

52,03 A
Corrente nominale a 60 °C

49,55 A
Corrente nominale a 65 °C

46,94 A
Corrente nominale a 70 °C

44,17 A
Potere di interruzione di servizio Ics AC secondo IEC 60947-2

75 %
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

6 kA

Numero di poli

3P
Curva

C

Numero di moduli

3

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

400 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

19,90 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

52,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
