EAN

3250614346729

Marchio

Hager

Confezione

4 Pezzi

INTERR. AUTOM.3P 1A 6 KA C 3M MCA301

Name: MCA301
Brand: Hager
SKU: MCA3017

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Prodotti successivi:

MCA302

Accessori
Proprietà tecniche
Valore ambientale
Documenti

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili

Proprietà tecniche

Corrente nominale IN

1 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

15 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

10 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

10 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

10 kA
Corrente nominale a -15°C

1,35 A
Corrente nominale a -10°C

1,31 A
Corrente nominale a -5°C

1,27 A
Corrente nominale a 0°C

1,23 A
Corrente nominale a 5°C

1,19 A
Corrente nominale a 10°C

1,16 A
Corrente nominale a 15°C

1,12 A
Corrente nominale a 20°C

1,08 A
Corrente nominale a 25°C

1,04 A
Corrente nominale a 30°C

1 A
Corrente nominale a 35°C

0,95 A
Corrente nominale a 40°C

0,89 A
Corrente nominale a 45°C

0,84 A
Corrente nominale a 50°C

0,78 A
Corrente nominale a 55°C

0,73 A
Corrente nominale a 60°C

0,67 A
Corrente nominale a 65°C

0,62 A
Corrente nominale a 70°C

0,56 A
Potere di interruzione nominale Icn a 400 V AC secondo IEC 60898-1

6 kA
Potere di interruzione di servizio Ics AC secondo IEC 60947-2

75 %
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

6 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

20 kA

Numero di poli

3P
Curva

C

Numero di moduli

3

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

400 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione trasversale dei terminali superiore e inferiore con viti, per conduttori rigidi

1 - 35 mm²
Sezione trasversale dei terminali superiore e inferiore con viti, per conduttori flessibili

1 - 25 mm²
Sezione trasversale del terminale superiore con viti, per conduttori flessibili

1 - 25 mm²
Sezione trasversale del terminale superiore con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C

Perdita di potenza a IN

3,24 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Larghezza

52,50 mm
Altezza

83 mm
Profondità

70 mm

Durata elettrica e numero di cicli

4000

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Certificazioni e documenti

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MCA301

PDF

RoHS report MCA301

PDF

Documenti

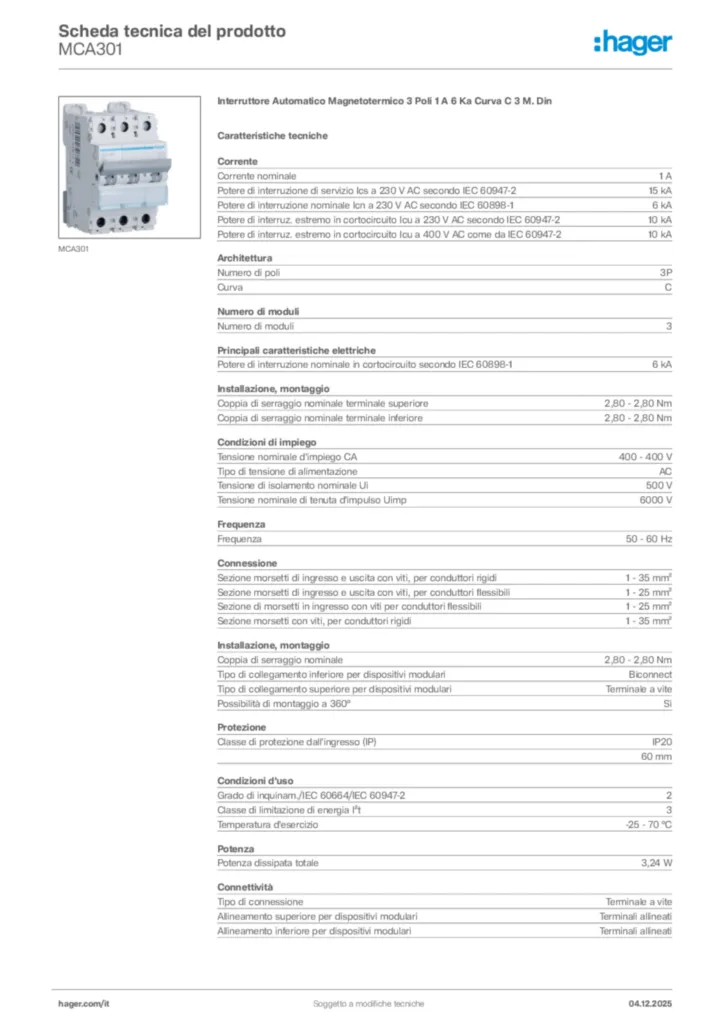

Immagine prodotto

Immagine del prodotto MCA301
Dichiarazione di conformità

Dichiarazione di conformità en-GB 2025-11-13

PDF

813,16 kB

Dichiarazione di conformità en-US 2026-07-15

PDF

258,27 kB

Più documentazione
