Interruttore automatico scatolato h3+ P160 solo magnetico 3P 40kA 125A HNS125BC
Interruttore automatico scatolato h3+ serie P160 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore MAG, corrente nominale In 125 A, tensione nominale Ue 690 V e potere di interruzione Icu 40 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.
EAN
3250613177805
Marca
Hager
Confezione
1 pezzo
Prezzo
865,91 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Bobina di minima tensione 8 accessori disponibili -
Adattatore per cavi ausiliari 3 accessori disponibili -
Funzioni di collegamento 4 accessori disponibili -
Blocco contatti ausiliari 5 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Funzioni di blocco ed interblocco 5 accessori disponibili
Completa il tuo sistema
-
HXA013H
Bobina di minima tensione 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA051HBobina di minima tensione ritardata 24V DC per h3 e h3+ x/P160, x/P250, x/P630
578,12 € / pezzo* -
HXA015HBobina di minima tensione 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA014HBobina di minima tensione 200-240V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA055HBobina minima tensione ritardata 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
541,99 € / pezzo* -
HXA054HBobina minima tensione ritardata 200-240V AC per h3 e h3+ x/P160, x/P250, x/P630
542,03 € / pezzo* -
HXA011HBobina di minima tensione 24V DC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA053HBobina minima tensione ritardata 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
578,14 € / pezzo*
-
HYA035H
Kit cavi connessione ausiliari per h3 x630, h1000 e h3+ P250, P630
15,57 € / pezzo* -
HYC352HConnettore ausiliari 2 cavi h3 x630, h3+ P160, P250, P630 rimovibili/estraibili
42,00 € / pezzo* -
HYC353HConnettore ausiliario 3 cavi h3 x630, h3+ P160, P250, P630 rimovibili/estraibili
46,72 € / pezzo*
-
HYS328H
Connessione base rimovibile/estraibile per interruttore h3+ P160 1P
26,12 € / pezzo* -
HYS014HKit 3 attacchi anteriori divaricati a morsetto per interruttore h3+ P160 3P
39,36 € / pezzo* -
HYS001HKit 3 morsetti per cavi Cu/Al 1x25-95 mm² per h3+ P160 3P
45,34 € / pezzo* -
HYS131HKit 3 attacchi posteriori per interruttore scatolato h3+ P160 3P 63-160A
52,20 € / pezzo*
-
HXA025H
Contatto ausiliario bassa impedenza AX 1 NO + 1 NC 125V AC per h3 e h3+
46,38 € / pezzo* -
HYC250HConnettore ausiliario basi rimovibile/estraibile h3 x630, h3+ P160, P250, P630
60,72 € / pezzo* -
HXA026HContatto allarme bassa impedenza AL 1 NO + 1 NC 125V AC per h3 e h3+
122,17 € / pezzo* -
HXA021HContatto ausiliario AX 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, x/P630
38,57 € / pezzo* -
HXA024HContatto allarme AL 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, x/P630
101,49 € / pezzo*
-
HXA003H
Bobina a lancio di corrente 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA005HBobina a lancio di corrente 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA002HBobina a lancio di corrente 48V DC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA001HBobina a lancio di corrente 24V DC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA004HBobina a lancio di corrente 220-240V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo*
-
HXA039H
Blocco leva a lucchetti per interruttore h3+ x/P160, x/P250, x/P630
66,33 € / pezzo* -
HXS066HInterblocco meccanico a cavo per 1 interruttore scatolato h3+ P160
67,71 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m per interruttori h3+ P160, P250, P630
48,92 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1, 5m per interruttori h3+ P160, P250, P630
61,83 € / pezzo* -
HXS165HInterblocco meccanico diretto per 2 interruttori scatolati h3+ P160 3P
125,60 € / pezzo*
-
HYS052HKit 2 piastre di isolamento posteriori per HYS023H per h3+ P160
22,84 € / pezzo* -
HYS050HKit 2 piastre di isolamento posteriori per HYS021H per h3+ P160
22,84 € / pezzo* -
HYS025HKit 2 calotte attacchi posteriori/versione rimovibile per h3+ P160 3P
44,05 € / pezzo* -
HYS023HKit 2 calotte attacchi anteriori divaricati per interruttore h3+ P160 3P
39,36 € / pezzo* -
HYS021HKit 2 calotte attacchi anteriori dritti per interruttore h3+ P160 3P
39,36 € / pezzo* -
HYS321HKit 2 calotte base versione rimovibile per h3+ P160 3P
44,05 € / pezzo*
-
HYS019HKit 3 setti separatori fasi H50mm h3+ P160 3P, 4P
40,76 € / pezzo*
-
HXS030HManovra rotativa diretta per interruttore scatolato h3+ P160
78,67 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale125 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-240 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-250 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-250 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-240 kA
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
-
Posizione del neutroSenza neutro
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
Funzioni
-
Unità di sgancioMAG
Potenza
-
Potenza dissipata totale32,10 W
Durata
-
Durata elettrica e numero di cicli10000
-
Numero di manovre40000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Connessione
-
Sezione conduttore flessibile6 - 70 mm²
-
Sezione conduttore rigido6 - 95 mm²
Connettività
-
Tipo di connessioneTerminale a vite
Porta / coperchio
-
BloccabileSÌ
Cavo
-
Materiale del cavoRame
Serie
-
Altezza130 mm
-
Larghezza90 mm
-
Profondità97 mm
Compatibilità
-
Compatibile con RDC AOBNo
-
Adatto per guida DINNo
-
Idoneo per quadro di distribuzioneSÌ
Installazione, montaggio
-
Coppia di serraggio nominale6 - 6 Nm
-
Posizione di montaggio/collegamentoAnteriore
Protezione elettrica
-
Protezione istantanea (li): coefficiente di regolazione del quadrante6, 8, 10, 12
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

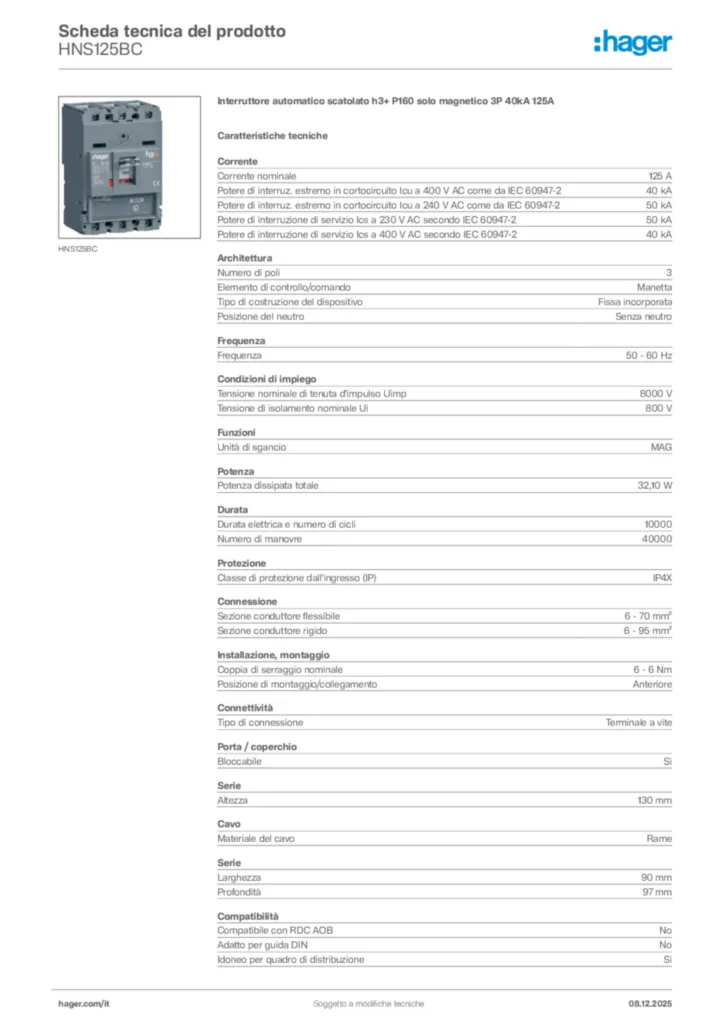

Hager Scheda tecnica del prodotto HNS125BC
