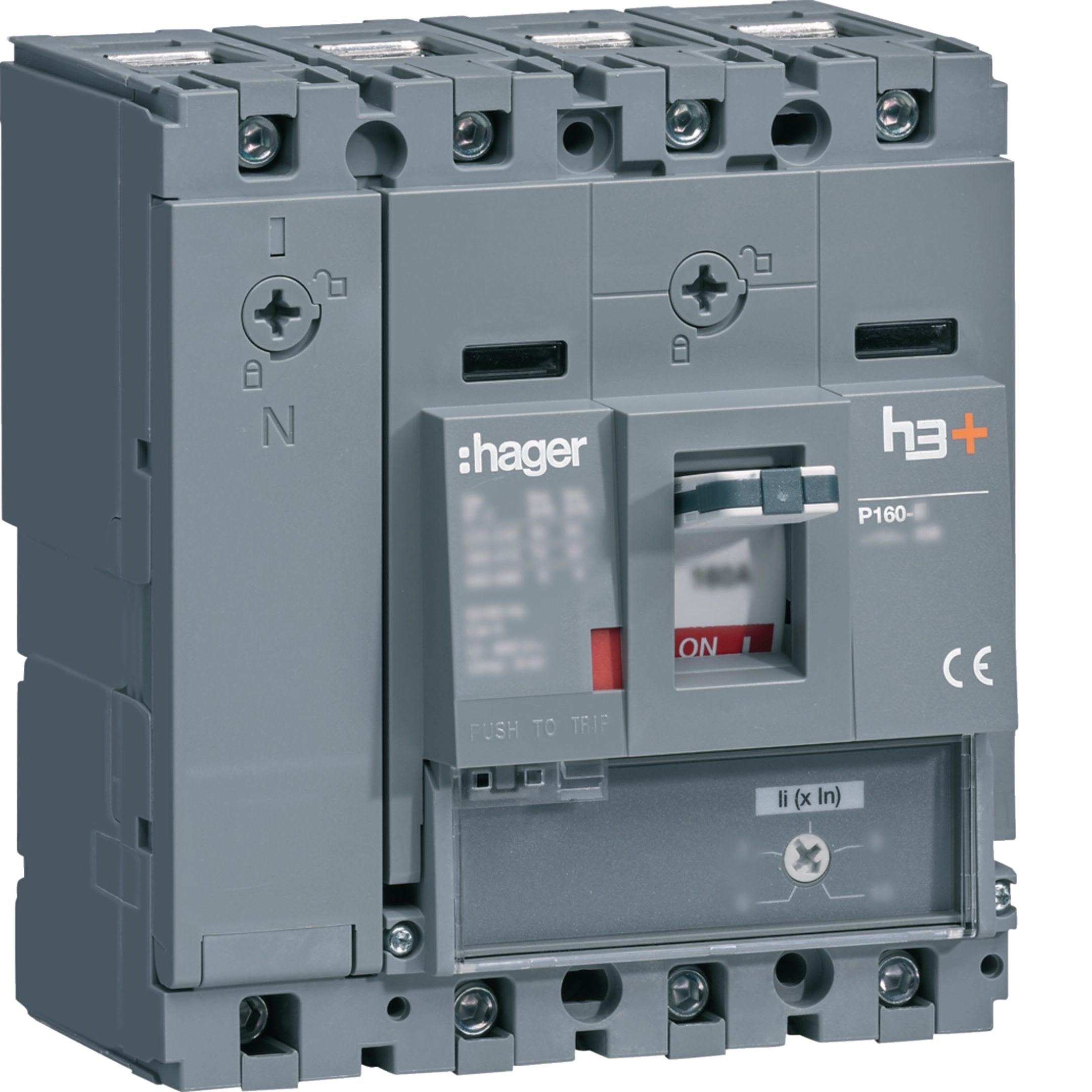

Interruttore automatico scatolato h3+ serie P160 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore MAG, corrente nominale In 125 A, tensione nominale Ue 690 V e potere di interruzione Icu 50 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.
EAN
3250613177492
Marca
Hager
Confezione
1 pezzo
Interruttore automatico scatolato h3+ P160 solo magnetico 4P 50kA 125A HMS126BC
Prezzo
1.485,55 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Scegli il tuo distributore
Seleziona il distributore per acquistare presso il suo store online ai prezzi a te riservati.
Completa il tuo sistema
Accessori associati
-
Bobina di minima tensione 8 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Adattatore per cavi ausiliari 3 accessori disponibili -
Funzioni di collegamento 5 accessori disponibili -
Blocco contatti ausiliari 5 accessori disponibili -
Funzioni di blocco ed interblocco 5 accessori disponibili
Completa il tuo sistema
-
HXA013H
Bobina di minima tensione 100-120V AC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA051HBobina di minima tensione ritardata 24V DC per h3 e h3+ x/P160, x/P250, P630
646,85 € / pezzo* -
HXA015HBobina di minima tensione 380-450V AC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA014HBobina di minima tensione 200-240V AC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA055HBobina minima tensione ritardata 380-450V AC per h3 e h3+ x/P160, x/P250, P630
606,43 € / pezzo* -
HXA054HBobina minima tensione ritardata 200-240V AC per h3 e h3+ x/P160, x/P250, P630
606,47 € / pezzo* -
HXA011HBobina di minima tensione 24V DC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA053HBobina minima tensione ritardata 100-120V AC per h3 e h3+ x/P160, x/P250, P630
646,87 € / pezzo*
-
HXA003H
Bobina a lancio di corrente 100-120V AC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA005HBobina a lancio di corrente 380-450V AC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA002HBobina a lancio di corrente 48V DC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA001HBobina a lancio di corrente 24V DC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA004HBobina a lancio di corrente 220-240V AC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo*
-
HYS328H
Connessione base rimovibile/estraibile per interruttore h3+ P160 1P
29,23 € / pezzo* -
HYS015HKit 4 attacchi anteriori divaricati a morsetto per interruttore h3+ P160 4P
42,22 € / pezzo* -
HYS013HKit 4 attacchi anteriori dritti a morsetto per interruttore h3+ P160 4P
36,18 € / pezzo* -
HYS002HKit 4 morsetti per cavi Cu/Al 1x25-95 mm² per h3+ P160 4P
67,66 € / pezzo* -
HYS132HKit 4 attacchi posteriori per interruttore scatolato h3+ P160 4P 63-160A
84,87 € / pezzo*
-
HYC250H
Connettore ausiliario basi rimovibile/estraibile h3+ P160, P250, P630
67,94 € / pezzo* -
HXA026HContatto allarme bassa impedenza AL 1 NO + 1 NC 125V AC per h3 e h3+
136,70 € / pezzo* -
HXA021HContatto ausiliario AX 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, P630
43,16 € / pezzo* -
HXA024HContatto allarme AL 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, P630
113,56 € / pezzo* -
HXA025HContatto ausiliario bassa impedenza AX 1 NO + 1 NC 125V AC per h3 e h3+
51,89 € / pezzo*
-
HXA039H
Blocco leva lucchetto per interruttore h3+ x/P160, x/P250, P630, PW1600
74,22 € / pezzo* -
HXS166HInterblocco meccanico diretto per 2 interruttori scatolati h3+ P160 4P
140,53 € / pezzo* -
HXS066HInterblocco meccanico a cavo per 1 interruttore scatolato h3+ P160
75,76 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m per interruttori h3+ P160, P250, P630
54,74 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1, 5m per interruttori h3+ P160, P250, P630
69,19 € / pezzo*
-
HYS053HKit 2 piastre di isolamento posteriori per HYS024H per h3+ P160
28,30 € / pezzo* -
HYS051HKit 2 piastre di isolamento posteriori per HYS022H per h3+ P160
24,67 € / pezzo* -
HYS026HKit 2 calotte attacchi posteriori/versione rimovibile per h3+ P160 4P
52,94 € / pezzo* -
HYS024HKit 2 calotte attacchi anteriori divaricati per interruttore h3+ P160 4P
57,61 € / pezzo* -
HYS022HKit 2 calotte attacchi anteriori dritti per interruttore h3+ P160 4P
57,61 € / pezzo* -
HYS322HKit 2 calotte base versione rimovibile per h3+ P160 4P
52,94 € / pezzo*
-
HYS019HKit 3 setti separatori fasi H50mm h3+ P160 3P, 4P
45,61 € / pezzo*
-
HXS030HManovra rotativa diretta per interruttore scatolato h3+ P160
88,03 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale125 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-250 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-265 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-265 kA
-
Potere di interruz. estremo in cortocircuito Icu a 660 V AC come da IEC 60947-26 kA
-
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-26 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-250 kA
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
-
Posizione del neutroSinistra
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale d'impiego CA220 - 690 V
Funzioni
-
Unità di sgancioMAG
Potenza
-
Potenza dissipata totale32,10 W
Durata
-
Durata elettrica e numero di cicli10000
-
Numero di manovre40000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Connessione
-
Sezione conduttore flessibile6 - 70 mm²
-
Sezione conduttore rigido6 - 95 mm²
Installazione, montaggio
-
Coppia di serraggio nominale6 - 6 Nm
-
Posizione di montaggio/collegamentoAnteriore
-
Coppia di serraggio nominale terminale inferiore6 - 6 Nm
-
Coppia di serraggio nominale terminale superiore6 - 6 Nm
Connettività
-
Tipo di connessioneTerminale a vite
Porta / coperchio
-
BloccabileSÌ
Cavo
-
Materiale del cavoRame
Serie
-
Altezza130 mm
-
Larghezza120 mm
-
Profondità97 mm
Compatibilità
-
Compatibile con RDC AOBNo
-
Adatto per guida DINNo
-
Idoneo per quadro di distribuzioneSÌ
Protezione elettrica
-
Protezione istantanea (li): coefficiente di regolazione del quadrante6, 8, 10, 12
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

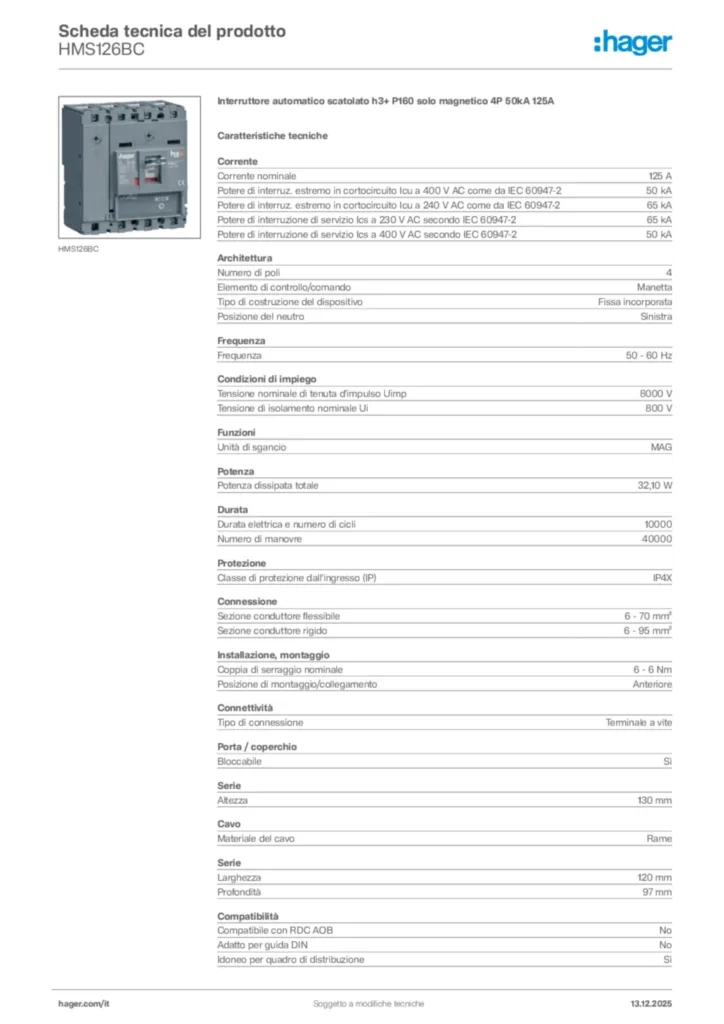

Scheda tecnica del prodotto
