HMS040JC - Interruttore automatico h3+ P160 lsi 3poli 40A 50kA

Hager - Apparecchi generali

Interruttore automatico h3+ P160 lsi 3poli 40A 50kA HMS040JC

EAN

3250613145705

Marca

Hager

Confezione

1 pezzo

Prezzo

988,84 €

/ pezzo *

Aggiungi a un elenco

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

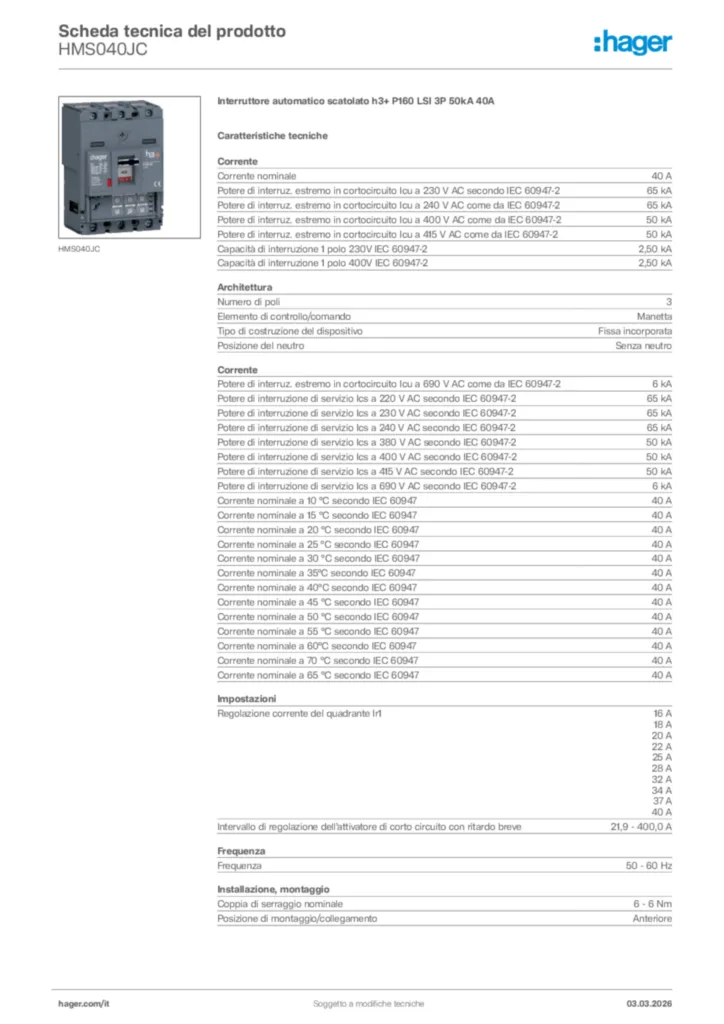

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Blocco contatti ausiliari 5 accessori disponibili
Funzioni di blocco ed interblocco 5 accessori disponibili
altri accessori disponibili 21 altri accessori disponibili

Proprietà tecniche

Corrente nominale

40 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-2

65 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

65 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

50 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

2,50 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

2,50 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

6 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

65 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

65 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

65 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

6 kA
Corrente nominale a 10 °C secondo IEC 60947

40 A
Corrente nominale a 15 °C secondo IEC 60947

40 A
Corrente nominale a 20 °C secondo IEC 60947

40 A
Corrente nominale a 25 °C secondo IEC 60947

40 A
Corrente nominale a 30 °C secondo IEC 60947

40 A
Corrente nominale a 35°C secondo IEC 60947

40 A
Corrente nominale a 40°C secondo IEC 60947

40 A
Corrente nominale a 45 °C secondo IEC 60947

40 A
Corrente nominale a 50 °C secondo IEC 60947

40 A
Corrente nominale a 55 °C secondo IEC 60947

40 A
Corrente nominale a 60°C secondo IEC 60947

40 A
Corrente nominale a 70 °C secondo IEC 60947

40 A
Corrente nominale a 65 °C secondo IEC 60947

40 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Regolazione corrente del quadrante Ir1

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

21,9 - 400,0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

6 - 6 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

1,68 W
Potenza dissipata per polo In

0,56 W

Durata elettrica e numero di cicli

10000
Numero di manovre

40000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Sezione conduttore flessibile

6 - 70 mm²
Sezione conduttore rigido

6 - 95 mm²

Bloccabile

SÌ

Materiale del cavo

Rame

Altezza

130 mm
Larghezza

90 mm
Profondità

97 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

No
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Tipo di connessione

Terminale a vite

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 10, 12, 15
