Interruttore automatico scatolato h3+ P250 LSIG Energy 3P 25kA 40A HHT040NR

Name: HHT040NR
Brand: Hager
SKU: HHT040NR20
Price: 1608.72 EUR

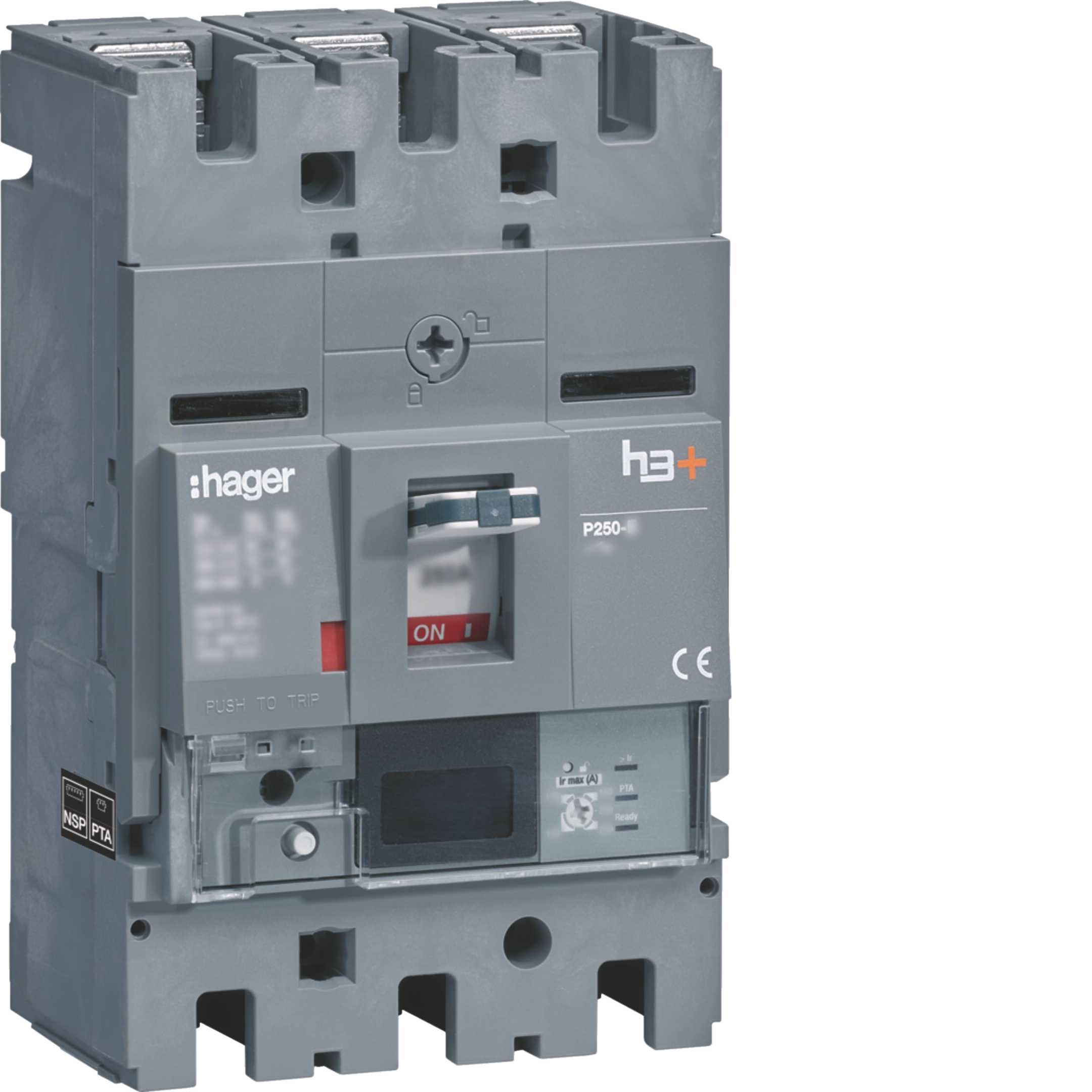

Interruttore automatico scatolato h3+ serie P250 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore LSIG Energy, corrente nominale In 40 A, tensione nominale Ue 690 V e potere di interruzione Icu 25 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613212230

Marca

Hager

Confezione

1 pezzo

Prezzo

1.608,72 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

Scarica la scheda tecnica

Completa il tuo sistema

Adattatore per cavi dati ausiliari 10 accessori disponibili
Funzioni di rete ausiliarie 2 accessori disponibili
Accessori elettrici per componenti a bassa tensione 1 accessori disponibili
Alimentatore DC 1 accessori disponibili
Blocco contatti ausiliari 3 accessori disponibili

Proprietà tecniche

Corrente nominale

40 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

35 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

6 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

6 kA
Corrente nominale a 10 °C secondo IEC 60947

40 A
Corrente nominale a 15 °C secondo IEC 60947

40 A
Corrente nominale a 20 °C secondo IEC 60947

40 A
Corrente nominale a 25 °C secondo IEC 60947

40 A
Corrente nominale a 30 °C secondo IEC 60947

40 A
Corrente nominale a 35°C secondo IEC 60947

40 A
Corrente nominale a 40°C secondo IEC 60947

40 A
Corrente nominale a 45 °C secondo IEC 60947

40 A
Corrente nominale a 50 °C secondo IEC 60947

40 A
Corrente nominale a 55 °C secondo IEC 60947

40 A
Corrente nominale a 60°C secondo IEC 60947

40 A
Corrente nominale a 65 °C secondo IEC 60947

40 A
Corrente nominale a 70 °C secondo IEC 60947

40 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

Energy

Potenza dissipata totale

1,14 W

Durata elettrica e numero di cicli

10000
Numero di manovre

40000

Coppia di serraggio nominale

12 - 12 Nm
Posizione di montaggio/collegamento

Anteriore

Classe di protezione dall'ingresso (IP)

IP4X

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²

Bloccabile

SÌ

Materiale del cavo

Rame, Alluminio

Compatibile con RDC AOB

No
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

SÌ

Altezza

165 mm
Larghezza

105 mm
Profondità

97 mm

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

24 - 400 A

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
