Hager - Apparecchi generali

Interruttore automatico scatolato h3 x630 TM 4P 25kA 400A neutro regolabile HHJ401DR

Name: HHJ401DR
Brand: Hager
SKU: HHJ401DR10
Price: 2412.91 EUR

Interruttore automatico scatolato h3+ serie x630 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 400 A, tensione nominale Ue 415 V e potere di interruzione Icu 25 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613199173

Marca

Hager

Confezione

1 pezzo

Prezzo

2.412,91 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

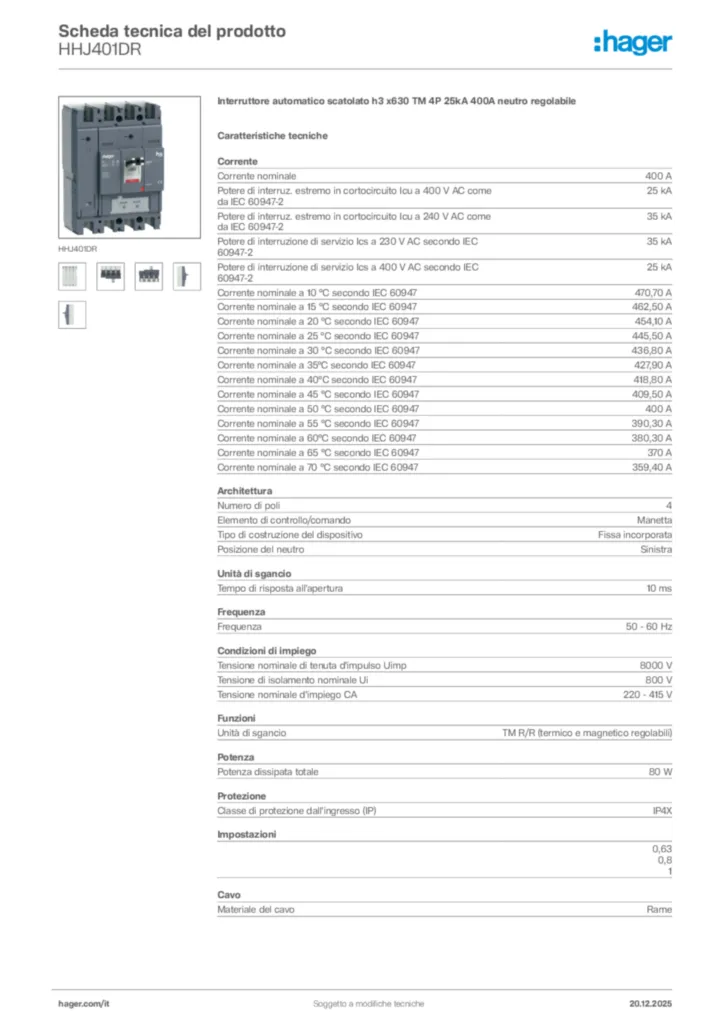

Scarica la scheda tecnica

Completa il tuo sistema

Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
blocco differenziale di tipo A per interruttori scatolati 2 accessori disponibili
Funzioni di collegamento 6 accessori disponibili
Maniglia con interblocco per interruttore di potenza 1 accessori disponibili
Adattatore per cavi ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

400 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

25 kA
Corrente nominale a 10 °C secondo IEC 60947

470,70 A
Corrente nominale a 15 °C secondo IEC 60947

462,50 A
Corrente nominale a 20 °C secondo IEC 60947

454,10 A
Corrente nominale a 25 °C secondo IEC 60947

445,50 A
Corrente nominale a 30 °C secondo IEC 60947

436,80 A
Corrente nominale a 35°C secondo IEC 60947

427,90 A
Corrente nominale a 40°C secondo IEC 60947

418,80 A
Corrente nominale a 45 °C secondo IEC 60947

409,50 A
Corrente nominale a 50 °C secondo IEC 60947

400 A
Corrente nominale a 55 °C secondo IEC 60947

390,30 A
Corrente nominale a 60°C secondo IEC 60947

380,30 A
Corrente nominale a 65 °C secondo IEC 60947

370 A
Corrente nominale a 70 °C secondo IEC 60947

359,40 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Sinistra

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM R/R (termico e magnetico regolabili)

Potenza dissipata totale

80 W

Classe di protezione dall'ingresso (IP)

IP4X

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Materiale del cavo

Rame

Compatibile con RDC AOB

SÌ
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

SÌ

Altezza

260 mm
Larghezza

185 mm
Profondità

150 mm
Sbarra a valle: larghezza, altezza, diametro vite (max.)

10 mm, 12 mm, 32 mm
Sbarra a monte: larghezza, altezza, diametro vite (max.)

10 mm, 12 mm, 32 mm

Posizione di montaggio/collegamento

Anteriore
Coppia di serraggio nominale

18 - 18 Nm
Coppia di serraggio nominale terminale inferiore

18 - 18 Nm
Coppia di serraggio nominale terminale superiore

18 - 18 Nm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Conformità REACh – SVHC free SÌ
