Interruttore automatico h3 x630 tm 4poli 250A 25kA neutro regolabile HHJ251DR
EAN
3250613199074
Marca
Hager
Confezione
1 pezzo
Prezzo
2.412,91 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
blocco differenziale di tipo A per interruttori scatolati 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 8 accessori disponibili -
Blocco contatti ausiliari 5 accessori disponibili -
Funzioni di blocco ed interblocco 8 accessori disponibili -
altri accessori disponibili 31 altri accessori disponibili
Completa il tuo sistema
-
HBW400H
Blocco differenziale X/P630 4poli 400A Idn regolabile
1.277,65 € / pezzo* -
HBW630HBlocco differenziale X/P630 4poli 630A Idn regolabile
1.277,65 € / pezzo*
-
HXA001H
Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 24 V Dc
129,65 € / pezzo* -
HXA002HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 48 V Dc
129,65 € / pezzo* -
HXA003HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 100-120 V Ac
-
HXA004HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 220-240 V Ac
129,65 € / pezzo* -
HXA005HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 380-450 V Ac
129,65 € / pezzo*
-
HXA011H
Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 24 V Dc
189,93 € / pezzo* -
HXA013HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 100-120 V Ac
189,93 € / pezzo* -
HXA014HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 200-240 V Ac
189,93 € / pezzo* -
HXA015HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 380-450 V Ac
189,93 € / pezzo* -
HXA051HBobina minima tensione ritardata X/P160-X/P630 24Vdc
578,12 € / pezzo* -
HXA053HBobina minima tensione ritardata X/P160-X/P630 110-120Vac
578,14 € / pezzo* -
HXA054HBobina minima tensione ritardata X/P160-X/P630 220-240Vac
-
HXA055HBobina minima tensione ritardata X/P160-X/P630 380-450Vac
541,99 € / pezzo*
-
HXA021H
Contatti Ausiliari Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
38,57 € / pezzo* -
HXA024HContatti Allarme Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
101,49 € / pezzo* -
HXA025HContatto ausiliario X/P160-X/P630 1no+nc 125Vac bassa impedenza
46,38 € / pezzo* -
HXA026HContatto allarme X/P160-X/P630 1no+nc 125Vac bassa impedenza
122,17 € / pezzo* -
HYC250HConnettore ausiliario per basi rimovibile/estraibile P160-X/P630
60,72 € / pezzo*
-
HXA039H
Blocco Leva A Lucchetti Per x160-P160-x250-P250-x630
-
HXB070HCavo interblocco meccanico lunghezza 1m
-
HXB071HCavo interblocco meccanico lunghezza 1,5m
-
HXS999HSerratura a chiave blocco HXS888H ricambio
92,99 € / pezzo* -
HXW066HInterblocco meccanico a cavo 1 X/P630
84,17 € / pezzo* -
HXW166HInterblocco meccanico diretto 2 X/P630 4poli
259,63 € / pezzo* -
HXW888HBlocco chiave manovre rotative dirette X/P630
-
HXW890HBlocco chiave versione estraibile X/P630
120,28 € / pezzo*
-
HXB069HCavo per interblocco elettrico x/P250-x/P630-h1000
53,72 € / pezzo* -
HXD068HINTERBLOCCO ELETTRICO COM MOT H1000-H1000
75,08 € / pezzo*
-
HXW040HComando motore X/P630 24-48Vdc autoreset
1.441,74 € / pezzo* -
HXW040HKComando motore X/P630 24-48Vdc autoreset con chiave
1.874,26 € / pezzo* -
HXW041HComando motore X/P630 100-120Vdc autoreset
1.441,74 € / pezzo* -
HXW041HKComando motore X/P630 100-120Vdc autoreset con chiave
1.874,26 € / pezzo* -
HXW042HComando motore X/P630 100-240Vac autoreset
1.330,87 € / pezzo* -
HXW042HKComando motore X/P630 100-240Vac autoreset con chiave
-
HYC255HMicro posizione P250-X/P630 estraibile
86,47 € / pezzo*
-
HYD032HKit 4 Attacchi Posteriori Per H630 4 Poli 400 A
182,37 € / pezzo* -
HYW002HSet 4 morsetti cavo X/P630 cu/al 4poli sezione 1x35-300mm2
174,84 € / pezzo* -
HYW008HSet 4 morsetti cavo X/P630 cu/al 4poli sezione 2x35-300mm2
-
HYW010HSet 4 attacchi anteriori dritti X/P630 4poli 400A
171,09 € / pezzo* -
HYW012HSet 4 attacchi anteriori divaricati X/P630 4poli 400A
171,09 € / pezzo* -
HYW328HConnessione base rimovibile/estraibile X/P630 1polo
28,07 € / pezzo*
-
HYW201HBase versione rimovibile X/P630 4poli
681,53 € / pezzo* -
HYW301HAdattatore versione rimovibile X/P630 4poli
408,92 € / pezzo* -
HYW331HBase versione estraibile X/P630 4poli
681,53 € / pezzo* -
HYW333HAdattatore versione estraibile X/P630 4poli
681,53 € / pezzo*
-
HYW256HSganciatore sicurezza base estraibile X/P630
20,08 € / pezzo*
-
HYD322HSet 2 calotte base versione rimovibile/estraibile X/P630 4poli
93,21 € / pezzo* -
HYW022HSet 2 calotte attacchi anteriori dritti X/P630 4poli
89,43 € / pezzo* -
HYW024HSet 2 calotte attacchi anteriori divaricati X/P630 4poli
89,43 € / pezzo* -
HYW026HSet 2 calotte attacchi posteriori/versione rimovibile X/P630 4poli
79,31 € / pezzo* -
HYW051HSet 2 setti isolanti retro calotte HYW022H
-
HYW053HSet 2 setti isolanti retro calotte HYW024H
20,08 € / pezzo*

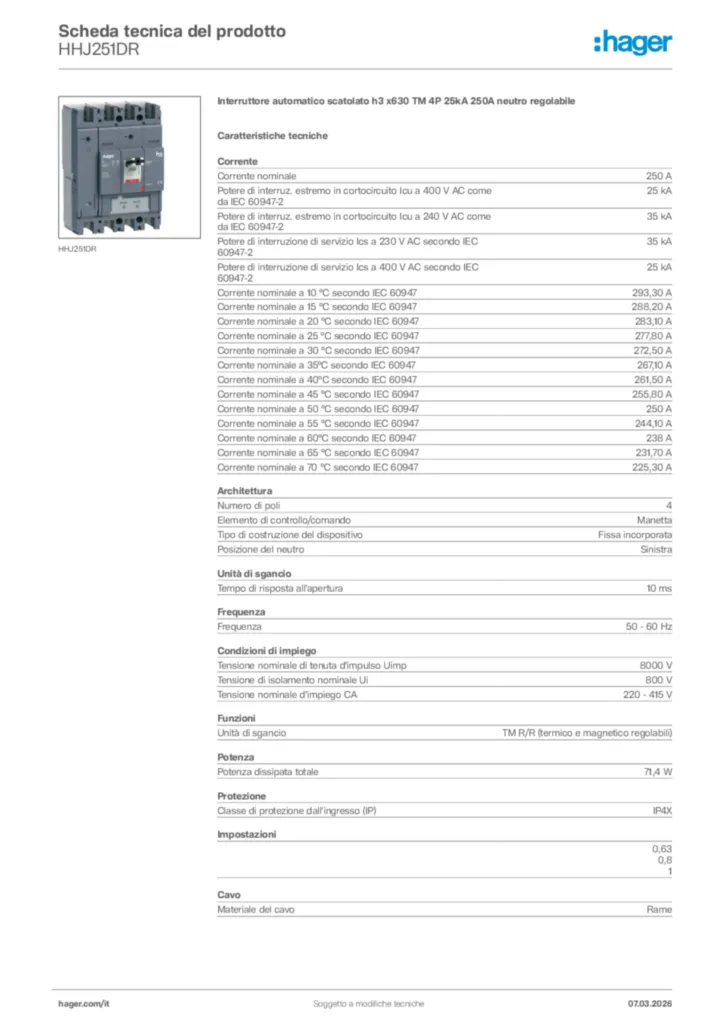

Proprietà tecniche
Corrente
-
Corrente nominale250 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-225 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-235 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-235 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-225 kA
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
-
Posizione del neutroSinistra
Unità di sgancio
-
Tempo di risposta all'apertura10 ms
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale d'impiego CA220 - 415 V
Funzioni
-
Unità di sgancioTM R/R (termico e magnetico regolabili)
Potenza
-
Potenza dissipata totale71,40 W
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Cavo
-
Materiale del cavoRame
Compatibilità
-
Compatibile con RDC AOBSÌ
-
Adatto per guida DINNo
-
Idoneo per quadro di distribuzioneSÌ
Serie
-
Altezza260 mm
-
Larghezza185 mm
-
Profondità150 mm
-
Sbarra a valle: larghezza, altezza, diametro vite (max.)10 mm, 12 mm, 32 mm
-
Sbarra a monte: larghezza, altezza, diametro vite (max.)10 mm, 12 mm, 32 mm
Installazione, montaggio
-
Posizione di montaggio/collegamentoAnteriore
-
Coppia di serraggio nominale18 - 18 Nm
Principali caratteristiche elettriche
-
Coppia di serraggio nominale terminale inferiore18 - 18 Nm
-
Coppia di serraggio nominale terminale superiore18 - 18 Nm
Valore ambientale
