Interruttore automatico x160 4 Poli 25 kA 40 A sganciatore magnetotermico HHA041H
EAN
3250613130886
Marca
Hager
Confezione
1 pezzo
Prezzo
492,54 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
blocco differenziale di tipo A-HI per interruttori scatolati 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 8 accessori disponibili -
Blocco contatti ausiliari 4 accessori disponibili -
Maniglia per interruttore di protezione 2 accessori disponibili -
altri accessori disponibili 9 altri accessori disponibili
Completa il tuo sistema
-
HBA126H
Blocco Differenziale Regolabile - Temporizzato Per X160 4 Poli 125 A
732,65 € / pezzo* -
HBA128HBlocco Differenziale Fisso - Istantaneo Per X160 4 Poli 125 A
488,43 € / pezzo*
-
HXA001H
Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 24 V Dc
129,65 € / pezzo* -
HXA002HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 48 V Dc
129,65 € / pezzo* -
HXA003HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 100-120 V Ac
129,65 € / pezzo* -
HXA004HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 220-240 V Ac
129,65 € / pezzo* -
HXA005HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 380-450 V Ac
129,65 € / pezzo*
-
HXA011H
Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 24 V Dc
189,93 € / pezzo* -
HXA013HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 100-120 V Ac
189,93 € / pezzo* -
HXA014HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 200-240 V Ac
189,93 € / pezzo* -
HXA015HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 380-450 V Ac
189,93 € / pezzo* -
HXA051HBobina minima tensione ritardata X/P160-X/P630 24Vdc
578,12 € / pezzo* -
HXA053HBobina minima tensione ritardata X/P160-X/P630 110-120Vac
578,14 € / pezzo* -
HXA054HBobina minima tensione ritardata X/P160-X/P630 220-240Vac
542,03 € / pezzo* -
HXA055HBobina minima tensione ritardata X/P160-X/P630 380-450Vac
541,99 € / pezzo*
-
HXA021H
Contatti Ausiliari Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
38,57 € / pezzo* -
HXA024HContatti Allarme Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
101,49 € / pezzo* -
HXA025HContatto ausiliario X/P160-X/P630 1no+nc 125Vac bassa impedenza
46,38 € / pezzo* -
HXA026HContatto allarme X/P160-X/P630 1no+nc 125Vac bassa impedenza
122,17 € / pezzo*
-
HXA030H
Manovra Rotativa Diretta Per X160
78,39 € / pezzo* -
HXA031HManovra Rotativa Rinviata Per X160
120,62 € / pezzo*
-
HXA039HBlocco Leva A Lucchetti Per x160-P160-x250-P250-x630
66,33 € / pezzo*
-
HYA006HKit 4 Morsetti Per Cavi Alluminio/Rame Per X160 4 Poli
60,25 € / pezzo* -
HYA013HKit 4 Attacchi Anteriori Prolungati Per X160 4 Poli
32,23 € / pezzo* -
HYA015HKit 4 Attacchi Anteriori Divaricati Per X160 4 Poli
37,62 € / pezzo*
-
HYA035HKit cavi connessione ausiliari P160-X/P630
15,57 € / pezzo*

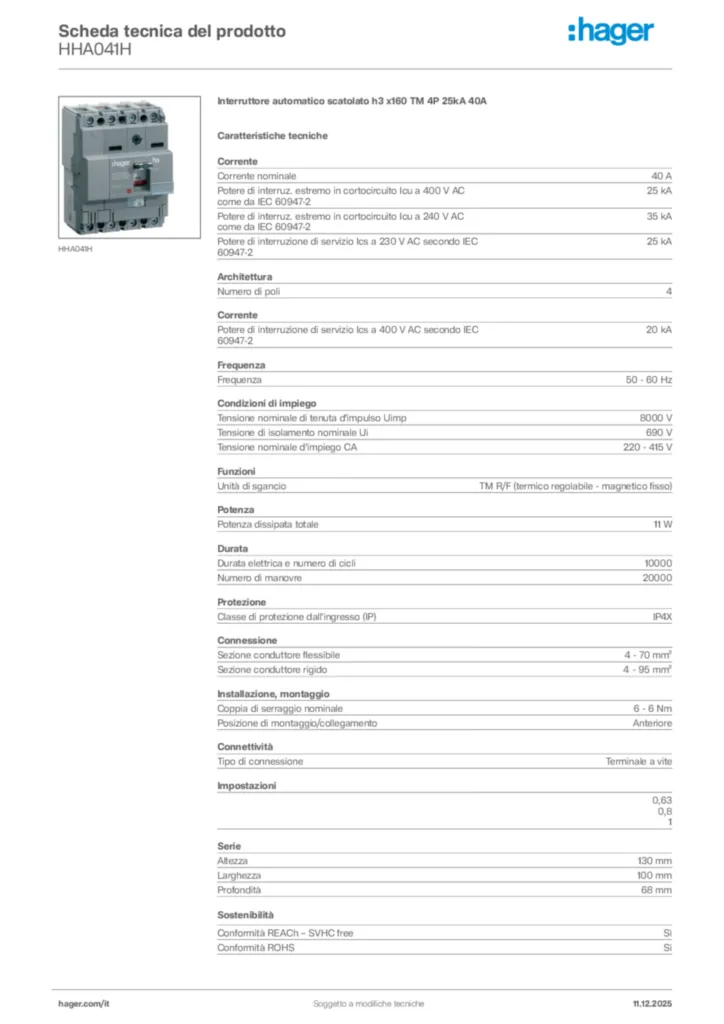

Proprietà tecniche
Corrente
-
Corrente nominale40 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-225 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-235 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-225 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-220 kA
Architettura
-
Numero di poli4
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui690 V
-
Tensione nominale d'impiego CA220 - 415 V
Funzioni
-
Unità di sgancioTM R/F (termico regolabile - magnetico fisso)
Potenza
-
Potenza dissipata totale11 W
Durata
-
Durata elettrica e numero di cicli1000
-
Numero di manovre4000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Connessione
-
Sezione conduttore flessibile4 - 70 mm²
-
Sezione conduttore rigido4 - 95 mm²
Installazione, montaggio
-
Coppia di serraggio nominale6 - 6 Nm
-
Posizione di montaggio/collegamentoAnteriore
Connettività
-
Tipo di connessioneTerminale a vite
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Serie
-
Altezza130 mm
-
Larghezza100 mm
-
Profondità68 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di installazione
Manuale di installazione International 2021-06-07
PDF8,51 MB -
Informazioni sui prodotti
Voce di capitolato h3 interruttori scatolati sganciatori magnetotermici
Informazioni sui prodotti it-IT 2024-09-05
PDF113,54 kB -
Dichiarazione di conformità
Dichiarazione di conformità en-GB 2025-03-20
PDF430,96 kB
Dichiarazione di conformità en-GB 2025-03-20
PDF435,49 kB
