Hager - Apparecchi generali

Interruttore automatico h3+ P160 lsi 3poli 160A 70kA HES160JC

EAN

3250613145668

Marca

Hager

Confezione

1 pezzo

Prezzo

1.341,35 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

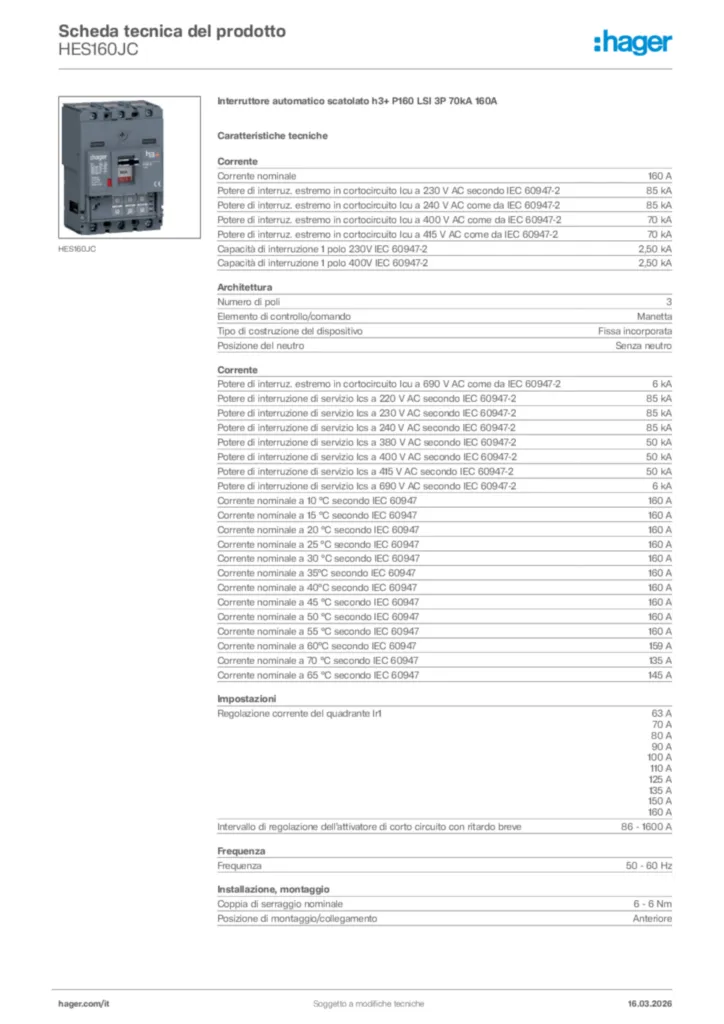

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Blocco contatti ausiliari 5 accessori disponibili
Funzioni di blocco ed interblocco 5 accessori disponibili
altri accessori disponibili 20 altri accessori disponibili

Proprietà tecniche

Corrente nominale

160 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

70 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

70 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

2,50 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

2,50 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

6 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

6 kA
Corrente nominale a 10 °C secondo IEC 60947

160 A
Corrente nominale a 15 °C secondo IEC 60947

160 A
Corrente nominale a 20 °C secondo IEC 60947

160 A
Corrente nominale a 25 °C secondo IEC 60947

160 A
Corrente nominale a 30 °C secondo IEC 60947

160 A
Corrente nominale a 35°C secondo IEC 60947

160 A
Corrente nominale a 40°C secondo IEC 60947

160 A
Corrente nominale a 45 °C secondo IEC 60947

160 A
Corrente nominale a 50 °C secondo IEC 60947

160 A
Corrente nominale a 55 °C secondo IEC 60947

160 A
Corrente nominale a 60°C secondo IEC 60947

159 A
Corrente nominale a 70 °C secondo IEC 60947

135 A
Corrente nominale a 65 °C secondo IEC 60947

145 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Regolazione corrente del quadrante Ir1

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

86 - 1600 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

6 - 6 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

27 W
Potenza dissipata per polo In

9 W

Durata elettrica e numero di cicli

10000
Numero di manovre

40000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Sezione conduttore flessibile

6 - 70 mm²
Sezione conduttore rigido

6 - 95 mm²

Bloccabile

SÌ

Materiale del cavo

Rame

Altezza

130 mm
Larghezza

90 mm
Profondità

97 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

No
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Tipo di connessione

Terminale a vite

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 9, 10, 11

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Certificazioni e documenti

REACH declaration HES160JC (english)

PDF

103,34 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,38 kB

Documenti

Immagine prodotto

Immagine del prodotto HES160JC
Manuale operativo

Communication manual for h3+ Moulded case circuit breaker up to 250A (DE, 2019-01)

Manuale operativo de-DE 2019-01-31

PDF

5,94 MB

Manuale operativo International 2020-09-21

PDF

13,53 MB

Manuale operativo it-IT 2020-01-01

PDF

3,58 MB
Manuale di istruzioni

Manuale di istruzioni International 2016-03-09

PDF

4,40 MB

Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)

Manuale di istruzioni International 2023-03-08

PDF

7,44 MB
Manuale di installazione

Manuale di installazione International 2018-06-04

PDF

2,86 MB
Appendice tecnica (singolo prodotto)

Appendice tecnica (singolo prodotto) de-DE 2021-10-20

PDF

847,80 kB
File STEP

File STEP International 2023-11-24

STP

886,39 kB
Guida

Guida International 2023-11-16

PDF

48,75 MB

Guida de-DE 2020-01-29

PDF

42,20 MB

Guida de-DE 2020-09-23

PDF

39,42 MB

Guida it-IT 2023-03-23

PDF

38,90 MB
Dichiarazione di conformità

Declaration

Dichiarazione di conformità International 2022-02-01

PDF

300,00 kB

Più documentazione
