Interruttore automatico scatolato h3 serie x160 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 160 A, tensione nominale Ue 440 V e potere di interruzione Icu 18 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613136611

catalog.pageproduct.product.info.brand

Hager

m/p imballo

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3 x160 TM 3P 18kA 160A HDA160L

Name: HDA160L
Brand: Hager
SKU: HDA160L20
Price: 804.2 EUR

Prezzo

804,20 €

/ pezzo *

catalog.product_page.transfer_button.label

Accessori
Caratteristiche tecniche
catalog.pageproduct.title_sustainability.h2

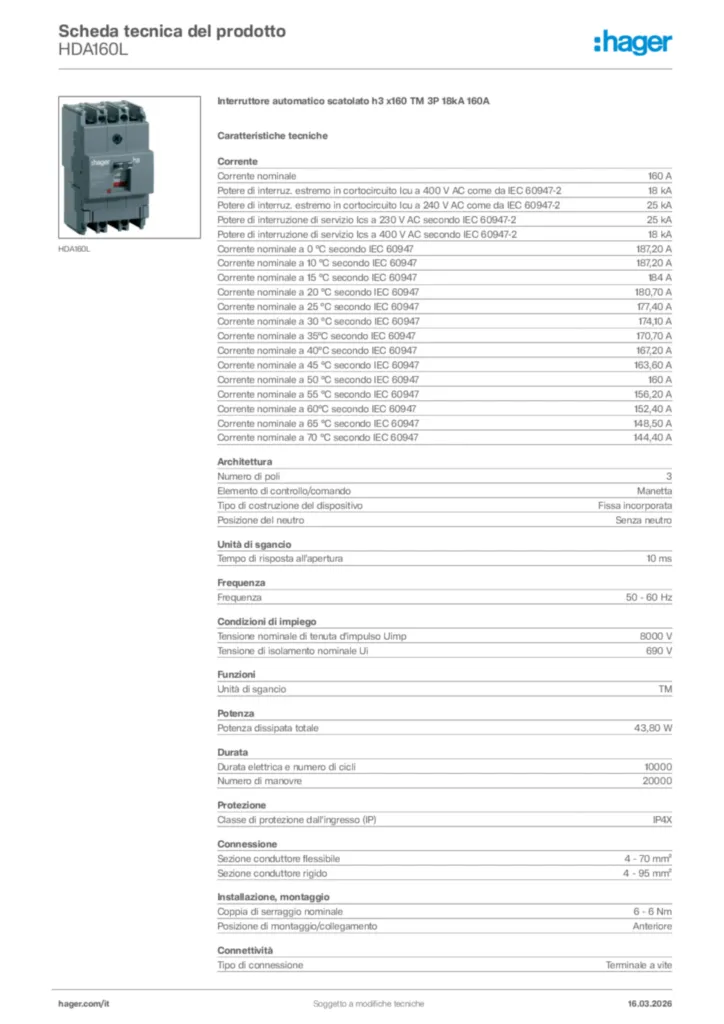

Documentazione
Più prodotti

product.page.accessories.title

Bobina di minima tensione 8 product.page.accessories.products-available
Blocco contatti ausiliari 4 product.page.accessories.products-available
Sganciatore di tensione 5 product.page.accessories.products-available
blocco differenziale di tipo A-HI per interruttori scatolati 1 product.page.accessories.products-available
alotte coprimorsetti 3 product.page.accessories.products-available
Maniglia per interruttore di protezione 2 product.page.accessories.products-available

Caratteristiche tecniche

Corrente nominale IN

160 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

18 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

18 kA
Corrente nominale a 0°C secondo IEC 60947

187,20 A
Corrente nominale a 10°C secondo IEC 60947

187,20 A
Corrente nominale a 15°C secondo IEC 60947

184 A
Corrente nominale a 20°C secondo IEC 60947

180,70 A
Corrente nominale a 25°C secondo IEC 60947

177,40 A
Corrente nominale a 30°C secondo IEC 60947

174,10 A
Corrente nominale a 35°C secondo IEC 60947

170,70 A
Corrente nominale a 40°C secondo IEC 60947

167,20 A
Corrente nominale a 45°C secondo IEC 60947

163,60 A
Corrente nominale a 50°C secondo IEC 60947

160 A
Corrente nominale a 55°C secondo IEC 60947

156,20 A
Corrente nominale a 60°C secondo IEC 60947

152,40 A
Corrente nominale a 65°C secondo IEC 60947

148,50 A
Corrente nominale a 70°C secondo IEC 60947

144,40 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

690 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM

Perdita di potenza a IN

43,80 W

Durata elettrica e numero di cicli

10000
Numero di manovre

20000

Classe di protezione dall'ingresso (IP)

IP4X

Sezione conduttore flessibile

4 - 70 mm²
Sezione conduttore rigido

4 - 95 mm²

Coppia di serraggio nominale

6 - 6 Nm
Posizione di montaggio/collegamento

Anteriore
Coppia di serraggio nominale terminale inferiore

6 - 6 Nm
Coppia di serraggio nominale terminale superiore

6 - 6 Nm

Tipo di connessione

Terminale a vite

Impostazione della manopola di protezione termica xIN

1, 1

Altezza

130 mm
Larghezza

75 mm
Profondità

68 mm

Adatto per guida DIN

Sì

Tempo di intervento della protezione magnetica

0 - 0 ms

catalog.pageproduct.title_sustainability.h2

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
