Interruttore automatico x160 4 Poli 18 kA 40 A sganciatore magnetotermico HDA041L
EAN
3250613136505
Marca
Hager
Confezione
1 pezzo
Prezzo
239,29 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
blocco differenziale di tipo A-HI per interruttori scatolati 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 8 accessori disponibili -
Blocco contatti ausiliari 4 accessori disponibili -
Maniglia per interruttore di protezione 2 accessori disponibili -
altri accessori disponibili 9 altri accessori disponibili
Completa il tuo sistema
-
HBA126H
Blocco Differenziale Regolabile - Temporizzato Per X160 4 Poli 125 A
709,24 € / pezzo* -
HBA128HBlocco Differenziale Fisso - Istantaneo Per X160 4 Poli 125 A
472,82 € / pezzo*
-
HXA001H
Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 24 V Dc
125,50 € / pezzo* -
HXA002HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 48 V Dc
125,50 € / pezzo* -
HXA003HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 100-120 V Ac
125,50 € / pezzo* -
HXA004HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 220-240 V Ac
125,50 € / pezzo* -
HXA005HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 380-450 V Ac
125,50 € / pezzo*
-
HXA011H
Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 24 V Dc
183,86 € / pezzo* -
HXA013HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 100-120 V Ac
183,86 € / pezzo* -
HXA014HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 200-240 V Ac
183,86 € / pezzo* -
HXA015HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 380-450 V Ac
183,86 € / pezzo* -
HXA051HBobina minima tensione ritardata X/P160-X/P630 24Vdc
559,65 € / pezzo* -
HXA053HBobina minima tensione ritardata X/P160-X/P630 110-120Vac
559,67 € / pezzo* -
HXA054HBobina minima tensione ritardata X/P160-X/P630 220-240Vac
524,71 € / pezzo* -
HXA055HBobina minima tensione ritardata X/P160-X/P630 380-450Vac
524,67 € / pezzo*
-
HXA021H
Contatti Ausiliari Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
37,33 € / pezzo* -
HXA024HContatti Allarme Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
98,24 € / pezzo* -
HXA025HContatto ausiliario X/P160-X/P630 1no+nc 125Vac bassa impedenza
44,89 € / pezzo* -
HXA026HContatto allarme X/P160-X/P630 1no+nc 125Vac bassa impedenza
118,26 € / pezzo*
-
HXA030H
Manovra Rotativa Diretta Per X160
75,88 € / pezzo* -
HXA031HManovra Rotativa Rinviata Per X160
116,76 € / pezzo*
-
HXA039HBlocco Leva A Lucchetti Per x160-P160-x250-P250-x630
64,21 € / pezzo*
-
HYA006HKit 4 Morsetti Per Cavi Alluminio/Rame Per X160 4 Poli
58,32 € / pezzo* -
HYA013HKit 4 Attacchi Anteriori Prolungati Per X160 4 Poli
31,20 € / pezzo* -
HYA015HKit 4 Attacchi Anteriori Divaricati Per X160 4 Poli
36,41 € / pezzo*
-
HYA035HKit cavi connessione ausiliari P160-X/P630
15,07 € / pezzo*

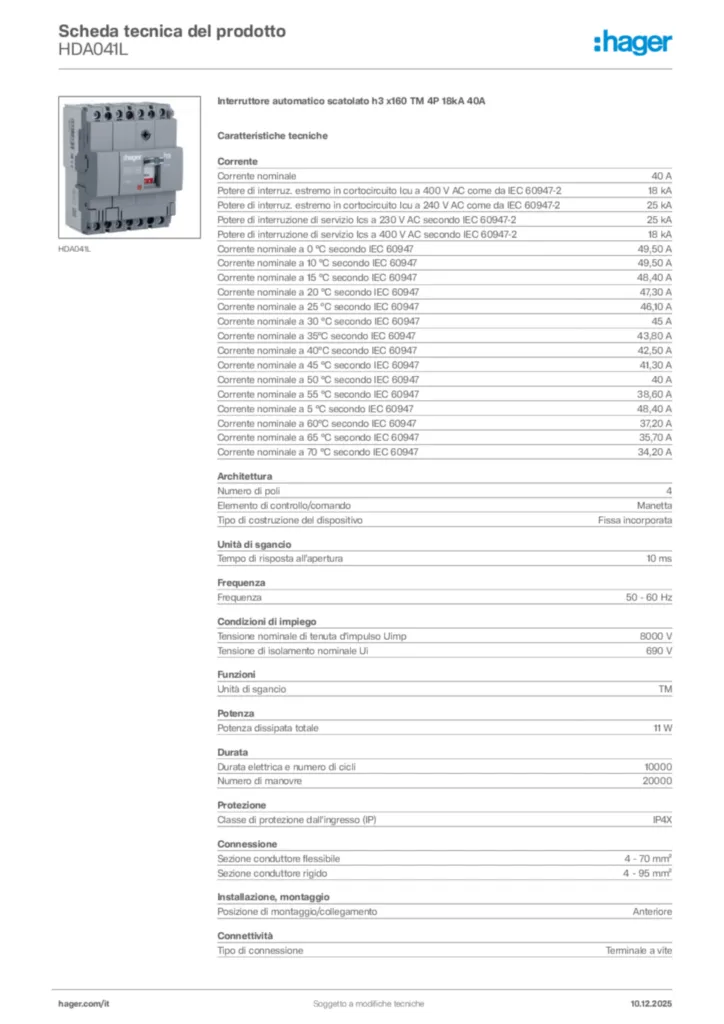

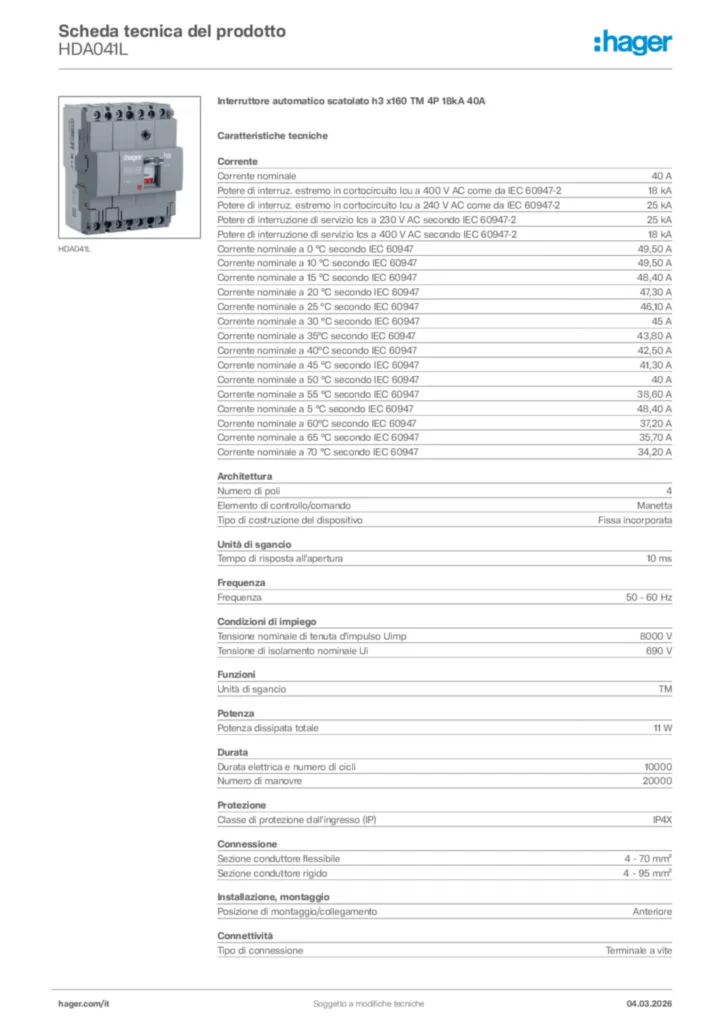

Proprietà tecniche
Corrente
-
Corrente nominale40 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-218 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-225 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-225 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-218 kA
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
Unità di sgancio
-
Tempo di risposta all'apertura10 ms
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui690 V
Funzioni
-
Unità di sgancioTM
Potenza
-
Potenza dissipata totale11 W
Durata
-
Durata elettrica e numero di cicli1000
-
Numero di manovre4000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Connessione
-
Sezione conduttore flessibile4 - 70 mm²
-
Sezione conduttore rigido4 - 95 mm²
Installazione, montaggio
-
Posizione di montaggio/collegamentoAnteriore
Connettività
-
Tipo di connessioneTerminale a vite
Impostazioni
-
Impostazione della protezione termica xIn1 - 1
Serie
-
Altezza130 mm
-
Larghezza100 mm
-
Profondità68 mm
Compatibilità
-
Adatto per guida DINSÌ
Principali caratteristiche elettriche
-
Tempo di intervento della protezione magnetica0 - 0 ms
