Centralino 36 moduli con portella fumè Pablo IP40 Design bianco IP40 DSG 36 W B04089
Centralino di distribuzione da parete per apparecchiature elettriche con portella semitrasparente fumé, 36 moduli, colore bianco RAL 9001.Offre protezione IP40 e resistenza agli impatti IK09. Adatto per installazioni indoor con canali porta apparecchi e porta cavi. Potenza dissipabile 52 W. Dimensioni 408x450x137 mm, con 2 file da 19 moduli per guida DIN.
EAN
8015892528282
Marca
Bocchiotti
Confezione
1 pezzo
Prezzo
135,30 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Kit affiancamento 1 accessori disponibili -
Guida DIN 1 accessori disponibili -
Pannelli ciechi 1 accessori disponibili -
Staffe 1 accessori disponibili -
Separatore interno 1 accessori disponibili -
Elemento trattenuta cavi 1 accessori disponibili
Completa il tuo sistema
-
B05163
Rialzo guida DIN 2 moduli grigrio per linee Pablo e Pedro
1,19 € / pezzo*
-
B05160
Staffa esterna grigia SEC per centralini Pablo
0,83 € / pezzo*
-
B05176
Elemento di trattenuta cavi DINO per centralini Pablo
2,33 € / pezzo*
-
B05188Serratura portella SR40 DSG per centralini Pablo IP40DSG
30,28 € / pezzo*
-
B02827Supporti per guida DIN grigio da 1 modulo per frutti Pepita
2,15 € / pezzo* -
B02828Supporti per guida DIN grigio da 2 moduli per frutti Pepita
2,73 € / pezzo*
Proprietà tecniche
Installazione, montaggio
-
Montaggio suMontaggio a parete
Corrente
-
Corrente nominale125 A
Equipaggiamento
-
Numero di guide DIN2
-
Numero di file2
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli36
Serie
-
Altezza450 mm
-
Larghezza408 mm
-
Profondità137 mm
-
Larghezza di montaggio408 mm
-
Numero di unità in larghezza19
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Porta/frontale trasparenteSÌ
Materiali
-
MaterialePlastica
-
Codice RAL9001
-
ColoreBianco
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK09
-
Classe di protezione dall'ingresso (IP)IP40
-
Tipo di bloccaggioSenza serratura
-
Grado di resistenza al filo incandescente GWT960 °C
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

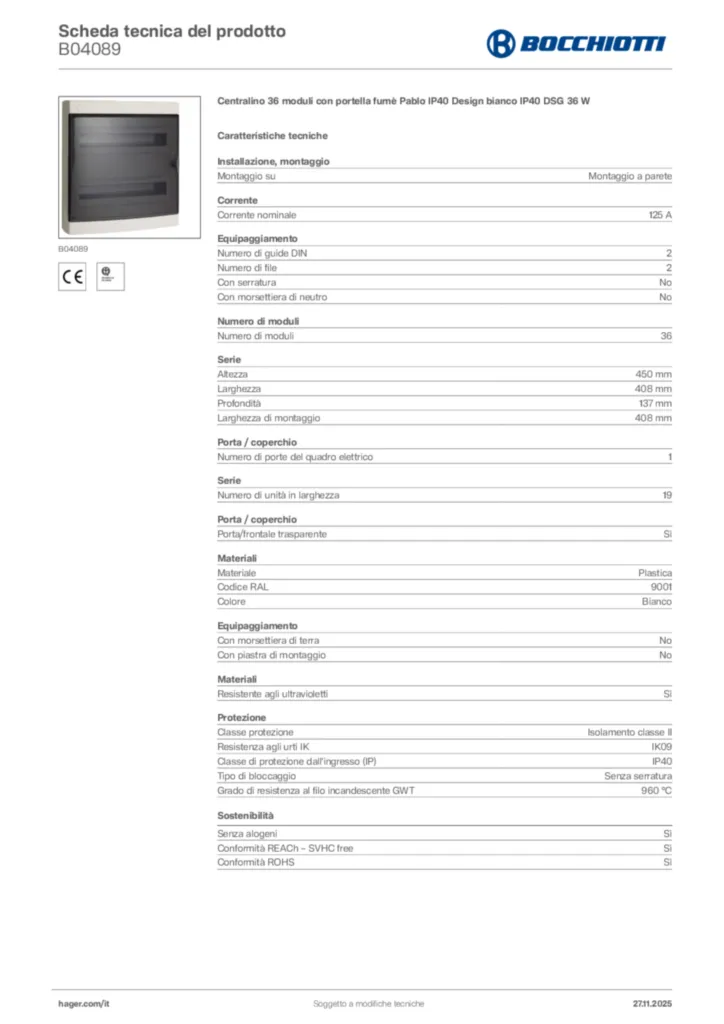

Product datasheet
