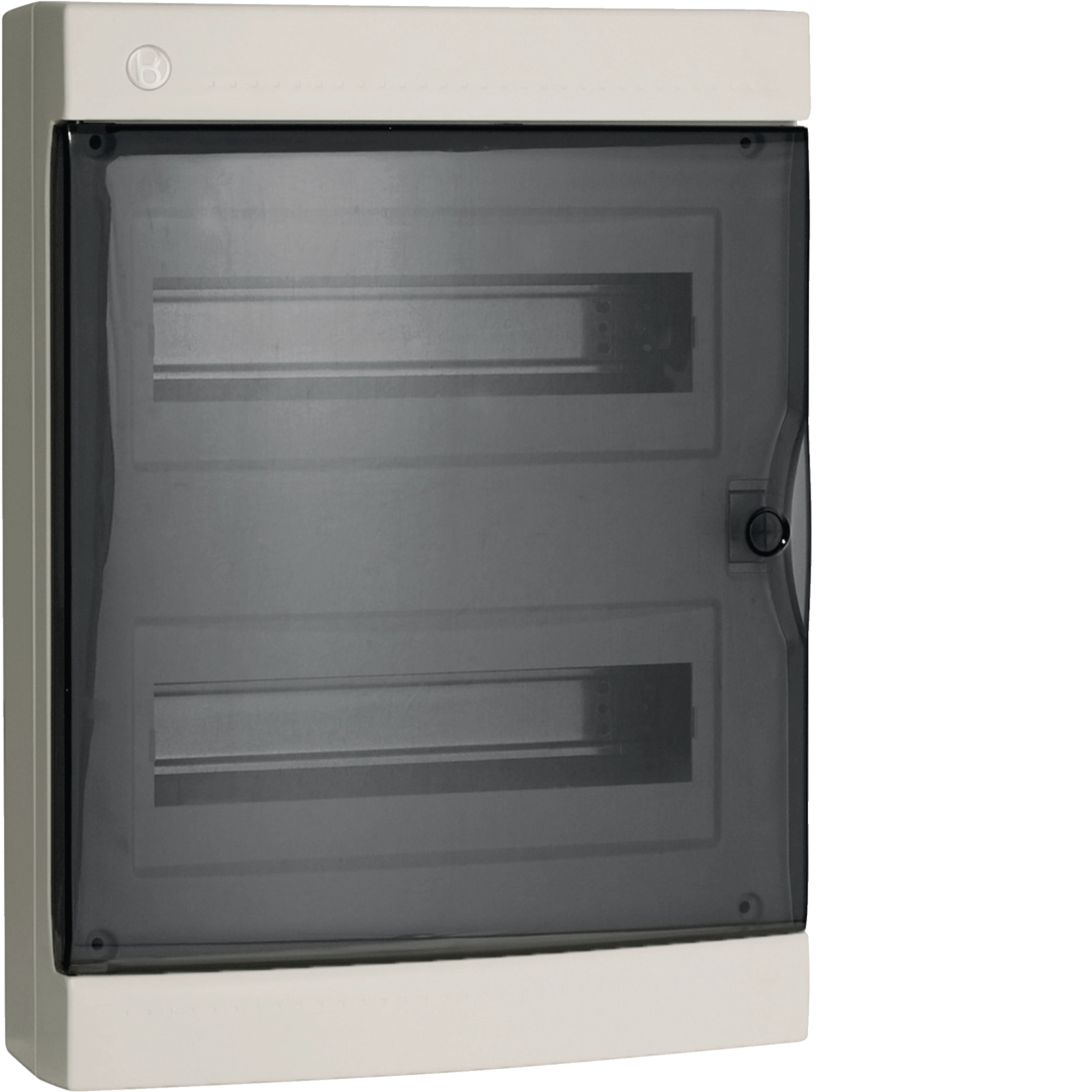

Centralino 24 moduli con portella fumè Pablo IP40 Design bianco IP40 DSG 24 W B04086
Centralino di distribuzione da parete per apparecchiature elettriche con portella semitrasparente fumé, 24 moduli, colore bianco RAL 9001.Offre protezione IP40 e resistenza agli impatti IK09. Adatto per installazioni indoor con canali porta apparecchi e porta cavi. Potenza dissipabile 39 W. Dimensioni 300x400x113 mm, con 2 file da 13 moduli per guida DIN.
EAN
8015892532159
Marca
Bocchiotti
Confezione
5 Pezzi
Prezzo
75,52 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Pannelli ciechi 1 accessori disponibili -
Staffe 1 accessori disponibili -
Kit affiancamento 1 accessori disponibili -
Separatore interno 1 accessori disponibili -
Elemento trattenuta cavi 1 accessori disponibili -
altri accessori disponibili 6 altri accessori disponibili
Completa il tuo sistema
-
B05160
SEC Staffa esterna per Centralini Pablo GRIGIO
0,83 € / pezzo*
-
B05162
A-KIT Kit affiancamento per Centralini Pablo GRIGIO
6,08 € / pezzo*
-
B05174
SEP CEN/12 Separatore per Centralini Pablo GRIGIO
7,02 € / pezzo*
-
B05176
DINO Elemento di trattenuta cavi per Centralini Pablo
2,33 € / pezzo*
-
B05188SR40 DSG Serratura portella per Centralini Pablo IP40DSG
30,28 € / pezzo*
-
B05184COPRIMOD 4M W Coprimoduli per Centralini Pablo BIANCO
1,05 € / pezzo* -
B05185COPRIMOD 6M W Coprimoduli per Centralini Pablo BIANCO
1,19 € / pezzo*
-
B02827SUPP. GUIDA DIN 1 MOD Supporti per guida DIN Pepita GRIGIO
2,15 € / pezzo* -
B02828SUPP. GUIDA DIN 2 MOD Supporti per guida DIN Pepita GRIGIO
2,73 € / pezzo*
Proprietà tecniche
Installazione, montaggio
-
Montaggio suMontaggio a parete
Corrente
-
Corrente nominale125 A
Equipaggiamento
-
Numero di file2
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli24
Serie
-
Altezza400 mm
-
Larghezza300 mm
-
Profondità113 mm
-
Larghezza di montaggio300 mm
-
Numero di unità in larghezza13
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Porta/frontale trasparenteSÌ
Materiali
-
MaterialePlastica
-
Codice RAL9001
-
ColoreBianco
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK09
-
Classe di protezione dall'ingresso (IP)IP40
-
Tipo di bloccaggioSenza serratura
-
Grado di resistenza al filo incandescente GWT960 °C
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di istruzioni
Istruzioni_di_montaggio_Bocchiotti_IP40_DSG_08-24M
Manuale di istruzioni International 2020-01-01
PDF184,51 kB -
Informazioni sui prodotti

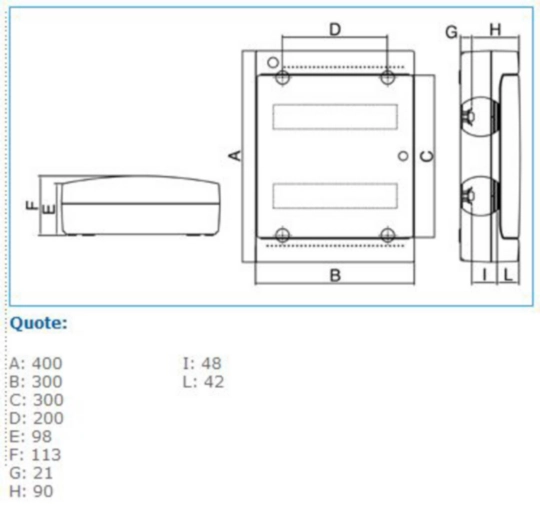

Disegni quotati - Centralino Pablo IP40 design
Informazioni sui prodotti it-IT 2023-09-04
PDF555,88 kB
Informazioni sui prodotti it-IT 2024-10-14
PDF154,20 kB -
Oggetti BIM Revit
Range : Pablo IP40. Centralini con portella fumè. Italiano - Hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,31 MB
Range : Pablo IP40. Centralini con portella fumè. Italiano - Non hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,30 MB
Range Pablo enclosures for IT (Lang. : en) IP40 transparent door with installation System hosted-V2021
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB
Range Pablo enclosures for IT (Lang. : en) IP40 transparent door with installation System no hosted-V2021
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB -

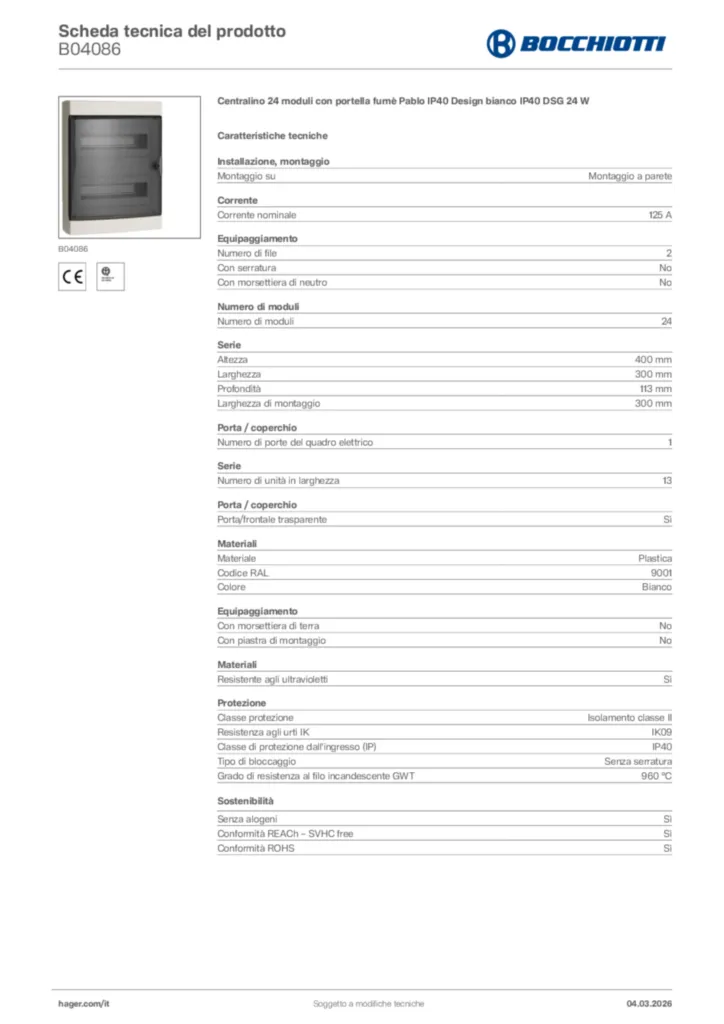

Scheda tecnica di prodotto
