Dispositivi
KNX DALI
Programmazione sempre più semplificata
Scopri le funzionalità avanzate dei nuovi Gateway KNX DALI: regolano con precisione l’intensità luminosa, il colore RGBW e la temperatura colore delle lampade compatibili DALI, in modo fluido e continuo per ottimizzare l’ambiente in ogni momento della giornata grazie anche alle sequenze HCL già precaricate e personalizzabili nella durata e negli orari.
Luce naturale controllata dinamicamente
La necessità di illuminazione di un ambiente può cambiare durante il giorno e nel corso dell'anno, sia in base alle attività svolte che alla disponibilità di fonti luminose.
Questi dispositivi consentono infatti di regolare in modo dinamico l'intensità luminosa e la temperatura colore delle lampade DALI compatibili all'interno degli ambienti, adattandosi alla disponibilità di luce naturale durante il giorno e rispondendo al ritmo biologico umano.

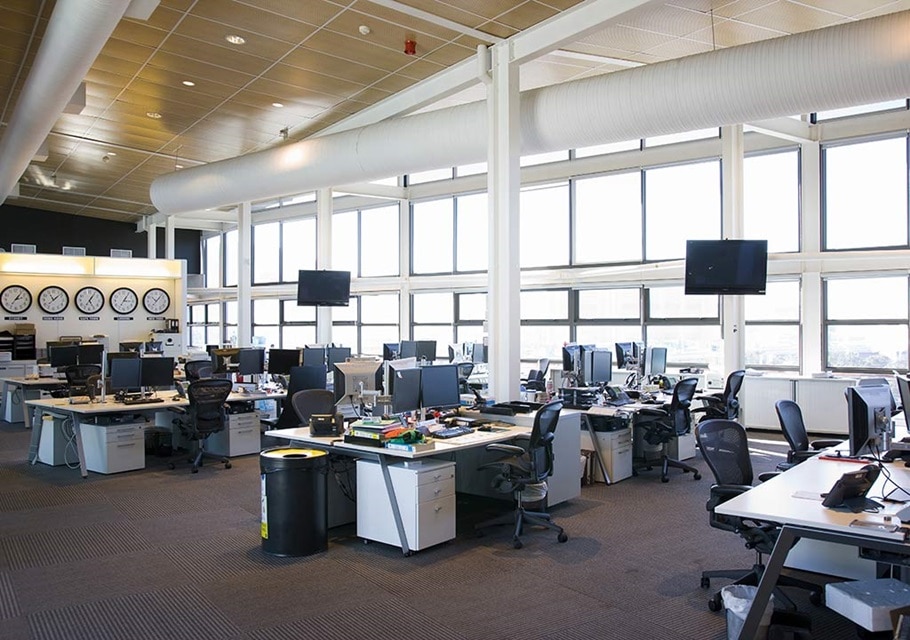

Oltre ad ottimizzare i consumi, permettono di migliorare il comfort visivo, abbassando il livello di stress e potenziando le prestazioni. Ad esempio, i nuovi Gateway DALI sono consigliati per sistemi KNX all’interno di uffici, scuole, fabbriche e strutture mediche per consentire alle persone la possibilità di soggiornare e lavorare in ambienti confortevoli. Tramite le sequenze HCL (human centricity lighting) presenti a bordo è possibile personalizzare gli orari e la durata delle diverse transizioni automatiche dei toni di colore durante la giornata.
Mattina
(3.300 - 5.300 K)
Pomeriggio
(circa 6.500 K)
Sera
(2.700 - 3.000 K)
È tutto nel mix
Controllo colore completo con DALI Type 8
DALI, l'abbreviazione di Digital Addressable Lighting Interface, ha dimostrato il suo valore come protocollo digitale per il controllo dell'illuminazione e continua a evolversi.
I nuovi gateway KNX / DALI di Hager Bocchiotti sono conformi al protocollo di comunicazione DALI Type 8, il più avanzato attualmente disponibile per il controllo dell'illuminazione a LED sul mercato. Questo consente di regolare in modo indipendente o combinato la temperatura del colore, la luminosità e la distribuzione della luce negli ambienti. Si possono definire dinamicamente e in modo continuo il colore e la temperatura della luce, spaziando dal bianco caldo (1.000 K) al bianco freddo (10.000 K).
Tunable White crea uno "spazio colore tridimensionale" includendo i colori rosso, verde, blu e bianco (RGB TW). Questo approccio assicura una riproduzione perfetta dei colori, simile alla luce emessa dalle lampadine a incandescenza, garantendo un comfort illuminotecnico eccellente.
da 1.000 a 10.000 K
Programmazione EASY e SYSTEM via DCA
I nuovi gateway KNX / DALI possono essere configurati tramite il software standard ETS attraverso un’applicazione DCA (device configuration app). Questi due gateway si vanno ad aggiungere all’attuatore easy DALI KNX a 4 canali che può essere programmato sia tramite ETS che attraverso la programmazione EASY. Questo dispositivo semplifica il controllo dell'illuminazione a LED DALI in modo efficace. Oltre all'impostazione Tunable White, è possibile gestire anche i controlli classici dei colori RGBW.
TYFS671D
Gateway KNX / DALI per programmazione ETS
- Configurazione ETS tramite DCA
- Aggiornamento firmware via remoto
- Standard KNX secure
- Sequenze HCL personalizzabili
- Controllo unicast, multicast e broadcast
- Controllo colore LED completo (standard DT8 per TW)
- Controllo max. 64 dispositivi DALI in max. 32 gruppi
- Regola la temperatura del colore
- Controllo scene per un massimo di 16 scene luminose
- Controllo dell'effetto, es. gradienti di colore dinamici
TYFS672D
Gateway KNX / DALI a doppio canale per programmazione ETS
- Configurazione ETS tramite DCA
- Aggiornamento firmware via remoto
- Standard KNX secure
- Sequenze HCL personalizzabili
- Controllo unicast, multicast e broadcast
- Controllo colore LED completo (standard DT8 per TW)
- Controllo max. 128 (64+64) dispositivi DALI in max. 64 (32+32) gruppi
- Regola la temperatura del colore
- Controllo scene per max. 32 (16+16) scene luminose
- Controllo dell'effetto, es. gradienti di colore dinamici
TXA664D
Attuatore DALI 4 volte KNX easy, broadcast, per una facile programmazione ETS
- Configurazione easy ed ETS
- Controllo Broadcast
- Controllo colore LED completo
- Controllo di max. 90 dispositivi DALI per attuatore
- Regola la temperatura del colore
- Controllo per max 16 scene luminose
Applicazioni consigliate
- Edifici per amministrazione pubblica e privata
- Magazzini e strutture di stoccaggio
- Scuole ed istituzioni educative
- Case di cura e ospedali
- Negozi e supermercati
- Siti produttivi
- Edifici nuovi e/o ristrutturati
- Musei, luoghi d’arte e luoghi di culto
- Illuminazione pubblica (piazze, giardini, fontane, etc)
5 fili
Semplicemente cablati
Il nuovo Gateway KNX / DALI, grazie alla sua versatilità, è estremamente facile da installare: oltre ai tre fili per l'alimentazione (230 V AC), richiede solamente due fili per il bus DALI. Il collegamento avviene in modo diretto, semplificando e accelerando ulteriormente il processo di installazione. Dopo il cablaggio, è possibile attivare manualmente le lampade DALI tramite i comandi sul pannello frontale e procedere immediatamente con l'indirizzamento e la configurazione.
Progettazione del sistema DALI
Unicast
Indirizzamento singolo che implica la trasmissione di segnali di controllo da un mittente a un solo ricevitore all'interno di una rete locale. Si utilizza quando si richiede un controllo flessibile e specifico di ciascuna luce. Le lampade DALI possono essere indirizzate singolarmente o in gruppo, ma non utilizzando entrambi i tipi di indirizzamento contemporaneamente. Quando le lampade DALI sono integrate in un controllo di gruppo, non possono più essere considerate un'unica entità e viceversa. Il monitoraggio degli errori e il loro feedback vengono gestiti separatamente per ciascun dispositivo.
Multicast
Indirizzamento di gruppo in cui i segnali di controllo vengono trasmessi da un mittente a tutti i dispositivi selezionati in una rete locale DALI (gruppo). Si raccomanda laddove le diverse aree funzionali devono essere illuminate in modo differente, come nei grandi magazzini o negli hotel. Le luci vengono raggruppate insieme (max. 32 gruppi) e fino a 64 dispositivi DALI possono essere assegnati a vari gruppi su ciascun canale del gateway.
Ogni gruppo può essere controllato separatamente tramite KNX.
Oltre all’indirizzamento di gruppo, le lampade selezionate possono essere indirizzate anche individualmente.
Broadcast
Indirizzamento centralizzato in cui i segnali di controllo vengono trasmessi da un mittente a tutti i dispositivi connessi in una rete DALI locale senza selezionarli singolarmente. Consigliato per illuminare in modo uniforme aree più ampie con molte lampade singole, come nella logistica e negli ambienti industriali. Tutti i dispositivi DALI collegati sono gestiti tramite un unico canale di trasmissione, semplificando la messa in servizio senza l'indirizzamento individuale. La manutenzione è rapida consentendo la sostituzione diretta delle lampade DALI senza riassegnarle.
I messaggi di errore sono possibili solo “per linea”.
