Armoire quadro5 h 2010mm l 900mm p 260mm FM309
EAN
3250612633098
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 2 produit(s) disponible(s) -
Jeu de fixations de vis 1 produit(s) disponible(s) -
Bande de couverture 2 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 5 produit(s) disponible(s) -
Grille de ventilation 6 produit(s) disponible(s) -
Faisceau de câbles d'entrée et de sortie 9 produit(s) disponible(s)
Complétez votre système
-
A09800
Rail Din symétrique électrozingué bichromaté prof 10mm l 35mm long 2m
-
A08800
Rail Din symétrique électrozingué bichromaté prof 7.5mm l 35mm long 2m
-
FM429Kit gaine à câbles Quadro5 pour armoire FM308 h 1650mm l 197mm p 260mm
-
UC912Conduit de câbles général, 429x80x30mm, avec couver, L433mm
-
UC913Conduit de câbles général, 629x80x30mm, avec couver, L633mm
-
FL236Z
Filtre, pour ventalisation, 67mm grille, 325x325mm
-
FL234ZFiltre, pour ventalisation, 20-32mm grille, 250x250mm
-
FL230ZFiltre, pour ventalisation, 20mm grille, 150x150mm, rechange
-
FL226ZGrille de ventilation Quadro+ IP54 h 325mm l 325mm p 33mm
-
FL224ZGrille de ventilation Quadro+ IP54 h 250mm l 250mm p 31mm
-
FL220ZGrille de ventilation IP54 h 150mm l 150mm p 28mm
-
KZ075
Câble de raccordement, 500mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ074Câble de raccordement, 500mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ052Câble de raccordement, 500mm, Noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ051Câble de raccordement, 500mm, bleu, 6mm², avec fiche, pour répartiteur multifiche
-
KZ007Fiche à sertir, 4²-10² , pour Répartiteur multifiche
-
KZ005Câble de raccordement, 120mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ004Câble de raccordement, 120mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ002Câble de raccordement, 120mm, noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ001Câble de raccordement, 120mm, bleu, 6mm², avec fiche, pour Répartiteur multifiche
-
UC264PRkit 2xBM Quadro.system H3+P250, 600x400, vertical, avec ou sans diff
-
UC182XDKit 1xX160 vertical quadro evo 800x200
-
UC183Pkit 3xBM Quadro.system H3+P160, 800x300, vertical
-
UC183PDkit 5x4P/5x3P BM Quadro.system H3+P160, 800x300, vertical
-
UC183PIkit 2xBM Quadro.system H3+P160, 800x300, vertical, pour interverrouillage
-
UC203Kit appareillage modulaire 36 modules h150mm l800mm
-
UC207kit appareillage modulaire 36 modules h200mm l800mm
-
UC262PRkit 1xBM Quadro.system H3+P250, 600x200, horizontal, avec ou sans diff
-
UC263Pkit 2xBM Quadro.system H3+P250, 600x300, vertical
-
UC263PI
kit 2xBM Quadro.system H3+P250, 600x300, vertical, pour interverrouillage
-
UC263PMkit 2xBM Quadro.system H3+P250, 600x300, vertical, motorisé
-
UC484PD
kit 3x4P/3x3P BM Quadro.system H3+P630, 800x400, vertical
-
UC282PR
kit 1xBM Quadro.system H3+P250, 800x200, horizontal, avec ou sans diff
-
UC283P
kit 3xBM Quadro.system H3+P250, 800x300, vertical
-
UC283PD
kit 4x4P/4x3P BM Quadro.system H3+P250, 800x300, vertical
-
UC283PI
kit 2xBM Quadro.system H3+P250, 800x300, vertical, pour interverrouillage
-
UC283PM
kit 2xBM Quadro.system H3+P250, 800x300, vertical, motorisé
-
UC201Kit appareillage modulaire 24 modules h150mm l600mm
-
UC205Kit appareillage modulaire 24 modules h200mm l600mm
-
UC330HKit d'échange, quadro system, pour coffret métallique, 250A, L350mm
-
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
UC992Entretoises, quadro system, M6 L80
-
UC821Equerres de montage Quadro se montent sur les supports UC824 et UC823
-
UC856EVis, quadro system, seul-autotaraudeuse, pour coffret métallique, M6x10mm, 25pièces
-
UC322HMKit, quadro system, pour coffret métallique, MCCB, vertical, 250A, 300x800mm
-
UC321HMKit, quadro system, pour coffret métallique, MCCB, vertical, 2x250A, L350mm
-
UC320HKit, quadro system, pour coffret métallique, MCCB, vertical, 250A, L350mm
-
UC314HKit d'équipement isolant BM sans dif x160 cde dir-débro horizontal H150 L800
-
UC312HKit d'équipement isolant BM avec-sans dif x160 cde dir-débro vertical H300 L800
-
UC289Traverse uniserselle l 500mm Quadro4 - Quadro5 - Quadro+
-
A099ERail Din symétrique perforé électrozingué bichromaté prof5mm l 15mm long 2m
-
A099CRail Din pour structure électrozingué bichromaté prof 15mm l 25mm long 2m
-
A099BRail Din symétrique électrozingué bichromaté prof 15mm l 25mm long 2m
-
A09900
Rail Din symétrique électrozingué bichromaté prof 15mm l 35mm long 2m
-
UC288Traverse uniserselle l 185mm Quadro4 - Quadro5 - Quadro+
-
UC952Rail DIN, quadro system, règlable, pour coffret métallique, 750mm
-
UC249Plastron plein h 100 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC246Plastron plein h 600 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC245Plastron plein h 400 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC244Plastron plein h 300 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC243Plastron plein h 200 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC242Plastron plein h 150 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC241Plastron plein h 50 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC240Plastron plein h 75 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC226Plastron plein h 600 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC225Plastron plein h 400 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC224Plastron plein h 300 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC223Plastron plein h 200 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC222Plastron plein h 150 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC221Plastron plein h 50 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC220Plastron plein h 75 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC247Plastron, quadro.evo, pour coffret métallique, pleine, front, 800x800mm
-
UC825Talon maintien Quadro4-Quadro5-Quadro+ 4P 630-1600A 1 ou 2 barres
-
UC824Support Quadro4-Quadro5-Quadro+ acces 4P 630-1600A 1 ou 2 barres sur chant
-
UC823Support Quadro4-Quadro5-Quadro+ acces 3P 630-1600A 1 ou 2 barres sur chant
-
UC822Talon maintien Quadro4-Quadro5-Quadro+ 3P 630-1600A 1 ou 2 barres
-
UC830Support pour jeu de barres étagé latéral quadro 250A pour barre 20x5mm
-
UC820Support barre Quadro4-Quadro5-Quadro+ 4P 160-250-630A arr à plat
-
UC817JEUX DE BARRES 2x(3P+N) 1250A-35kA
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UT87A
Barre de cuivre, quadro system, perforée, 25x5mm, L400mm
-
UM92WEBarre Cu gaine souple 24X8 678A longueur 2000
-
UM92VE
Barre Cu gaine souple 40X8 1040A longueur 2000
-
UC843Barre Cu perforée M6 32X5 longueur 1750
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
-
UC844EBarre Cu perforée M10 50X10 longueur 1750
-
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
-
UC922EBarre Cu perforée M10 60x10 longeur 1750
-
UC966EBarre Cu perforée M10 80X10 longueur 1750
-
UC967EBarre Cu perforée M10 100X10 longueur 1750
-
UT88BEquerre simple fixation barres Cu 50X5mm quadro+
-
UM30A1Barre Cu perforée M6 400A 30X5 longueur 430
-
UM30A2Barre Cu perforée M6 400A 30X5 longueur 880
-
UM30A3Barre Cu perforée M6 400A 30X5 longueur 280
-
UM30A4
Barre Cu perforée M6 630A 30X10 longueur 430
-
UM92W
Barre Cu gaine souple 32X6 630A longueur 2000mm
-
UM92X
Barre Cu gaine souple 20X2 160A longueur 2000mm
-
UM92Y
Barre Cu gaine souple 20X3 250A longueur 2000mm
-
UM92Z
Barre Cu gaine souple 32X4 400A longueur 2000mm
-
UC964
Platine perforée 600x500
-
UC962Platine perforée 450x500
-
UC960
Platine perforée 300x500
-
FM492Plaque de montage, quadro5, pleine, 150x750mm
-
FM493Plaque de montage, quadro5, pleine, 200x750mm
-
FM494Plaque de montage, quadro5, pleine, 300x750mm
-
FM495Plaque de montage, quadro5, pleine, 450x750mm
-
FM496Plaque de montage, quadro5, pleine, 600x750mm

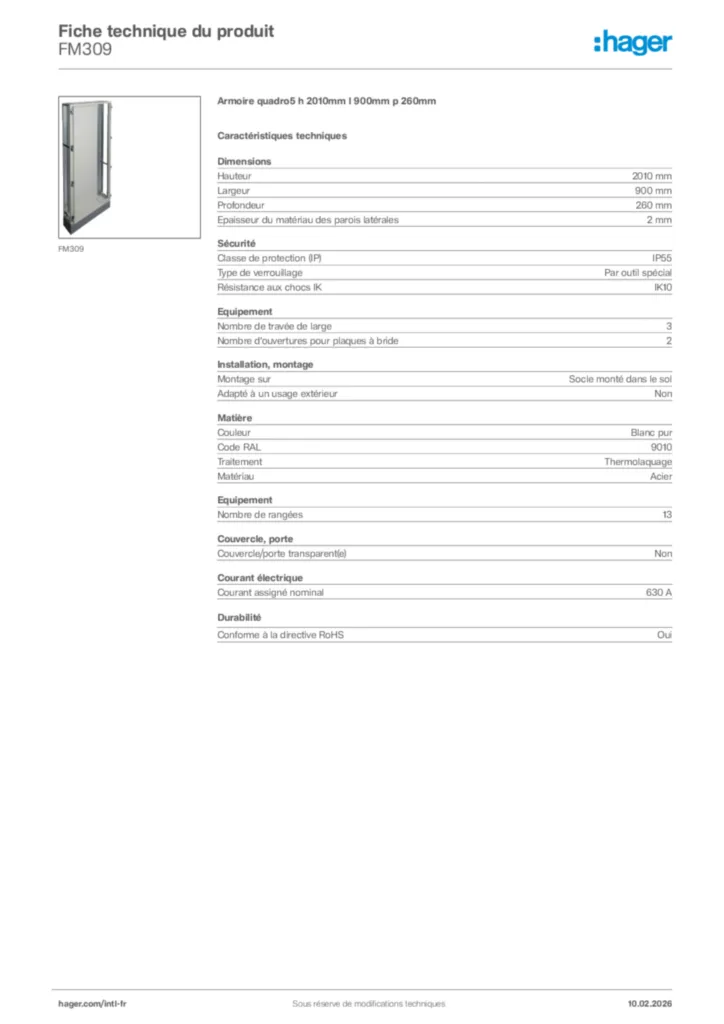

Caractéristiques techniques
Dimensions
-
Hauteur2010 mm
-
Largeur900 mm
-
Profondeur260 mm
-
Epaisseur du matériau des parois latérales2 mm
Sécurité
-
Classe de protection (IP)IP55
-
Type de verrouillagePar outil spécial
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large3
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées13
Installation, montage
-
Montage surSocle monté dans le sol
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementThermolaquage
-
MatériauAcier
Couvercle, porte
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal630 A
