Ο αυτόματος διακόπτης ισχύος h3+ P630 HMW250JR της Hager, 3 πόλων και 250A, με μονάδα LSI, προσφέρει προηγμένη προστασία γραμμών και πινάκων διανομής από υπερφορτίσεις και βραχυκυκλώματα. Οι εκτεταμένες δυνατότητες ρύθμισης επιτρέπουν ακριβή προσαρμογή στις απαιτήσεις της εγκατάστασης, εξασφαλίζοντας υψηλή επιλεκτικότητα, αξιοπιστία και λειτουργική συνέχεια.

EAN

3250613198152

Συσκευασία

1 τμχ

Αυτόματοι διακόπτες ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P630 50kΑ LSI 3P 250A HMW250JR HMW250JR

Name: HMW250JR
Brand: Hager
SKU: HMW250JR20
Price: 1050.33 EUR

Τιμή

1.050,33 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

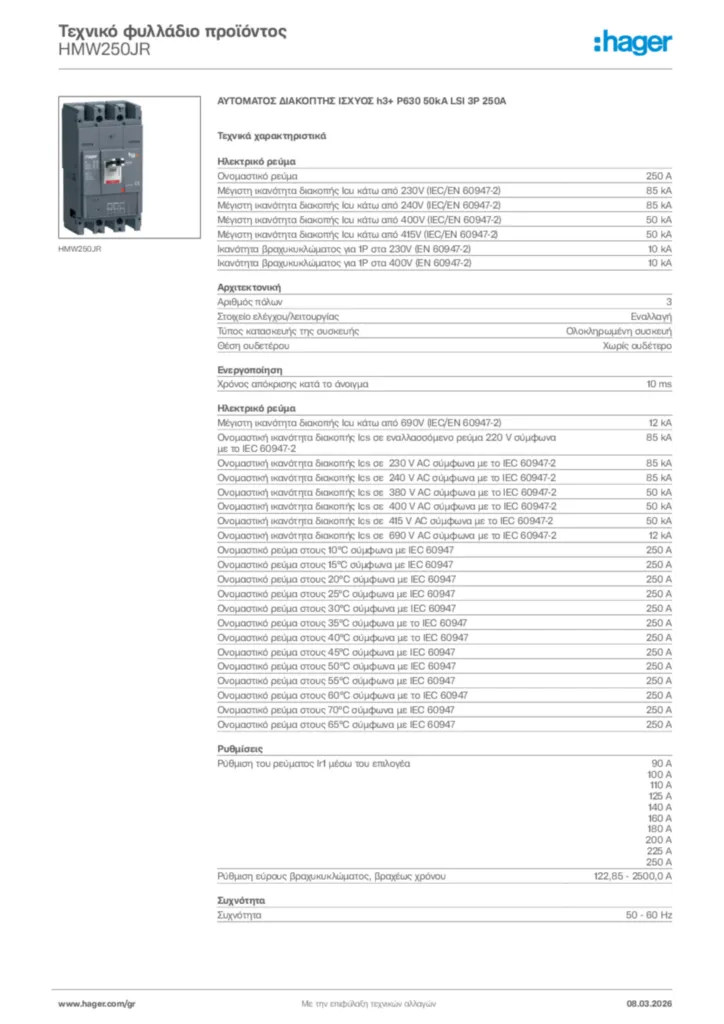

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

Χεριστήρια με κλείδωμα για αυτόματους διακόπτες ισχύος 1 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 5 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Προεκτάσεις και τερματικά σύνδεσης 5 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Βοηθητικό καλώδιο μανδάλωσης 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

250 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

85 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

85 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

50 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)

50 kA
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)

10 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)

10 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 690V (IEC/EN 60947-2)

12 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής Ics σε 240 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής Ics σε 380 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 415 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 690 V AC σύμφωνα με το IEC 60947-2

12 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

250 A

Αριθμός πόλων

3
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Χωρίς ουδέτερο

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

122,85 - 2.500,0 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

18 - 18 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

36,8 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

12,3 W

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Κατηγορία προστασίας (IP)

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

Χαλκός

Ύψος

260 mm
Πλάτος

140 mm
Βάθος

150 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 10, 11, 12
