Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ C 15KA 3X100Α HMC390

EAN

3250613230203

Συσκευασία

1 τμχ

Τιμή

211,83 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Ρελέ διαρροής μπλοκ τύπου AC για HMx 2 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Διαχωριστικά φάσεων διακοπτών ισχύυος 1 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

3P
Καμπύλη

C

Ονομαστική τάση λειτουργίας Ue

415 - 415 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Συχνότητα

50 - 60 Hz

Ονομαστικό ρεύμα

100 A
Ικανότητα βραχυκυκλώματος κατά IEC 60898-1 (50Hz)

7,50 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

15 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

15 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

15 kA
Ονομαστικό ρεύμα στους 0°C

124 A
Ονομαστικό ρεύμα στους 5 °C

120 A
Ονομαστικό ρεύμα στους 10 °C

116 A
Ονομαστικό ρεύμα στους 15 °C

112 A
Ονομαστικό ρεύμα στους 20°C

108 A
Ονομαστικό ρεύμα στους 25 °C

104 A
Ονομαστικό ρεύμα στους 30 °C

100 A
Ονομαστικό ρεύμα στους 35 °C

96,60 A
Ονομαστικό ρεύμα στους 40°C

93,10 A
Ονομαστικό ρεύμα στους 45°C

89,40 A
Ονομαστικό ρεύμα στους 50°C

85,60 A
Ονομαστικό ρεύμα στους 55 °C

81,60 A
Ονομαστικό ρεύμα στους 60 °C

77,50 A

Ονομαστική ροπή σύσφιξης

3,5 - 5,0 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

3,60 - 3,60 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

3,60 - 3,60 Nm

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

15 kA

Κατηγορία προστασίας (IP)

IP20

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

21,66 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000
Αριθμός μηχανικών λειτουργιών

20.000

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 70 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 50 mm²
Εύκαμπτος αγωγός διατομής

50 mm²
Διατομή άκαμπτου αγωγού

70 mm²

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Αριθμός στοιχείων

4,50

Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

90 mm
Πλάτος

80 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Σύμφωνο με REACh - Χωρίς SVHC Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-11-20

PDF

67,85 MB

Hager REACH declaration HMC390

PDF

Hager RoHS report HMC390

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HMC390

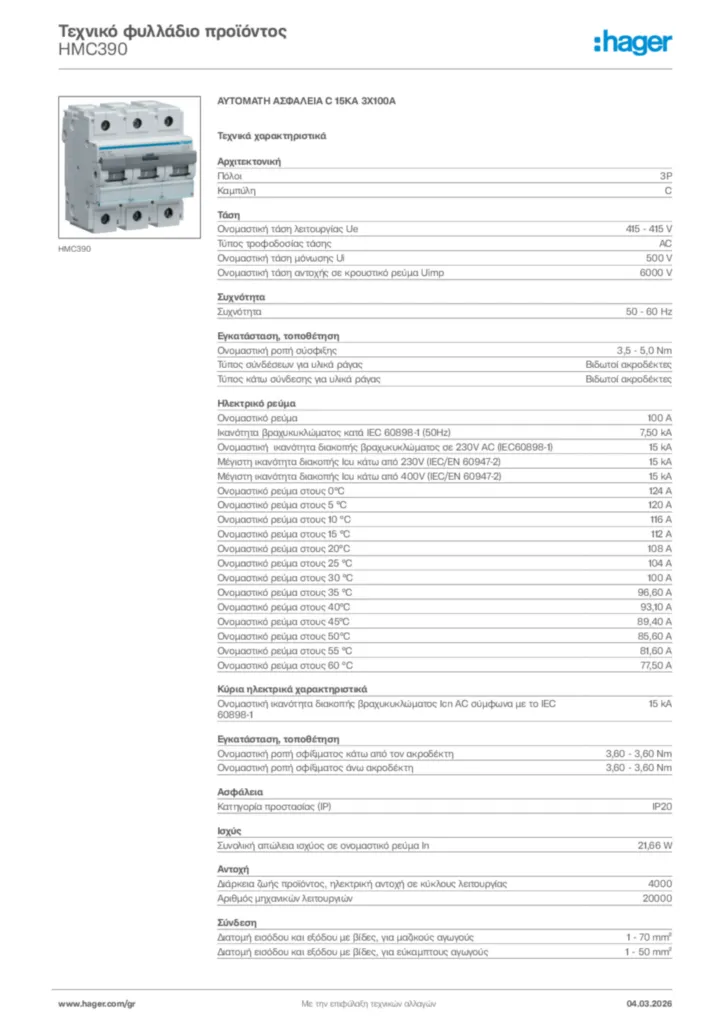

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HMC390

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ C 15KA 3X100Α

PDF
Declaration of conformity

Declaration

Declaration of conformity International 2021-07-16

PDF

100,75 kB

Declaration

Declaration of conformity International 2023-05-12

PDF

439,38 kB

Declaration

Declaration of conformity International 2023-05-12

PDF

454,73 kB

Περισσότερα τεκμηρίωση
