ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ 10KA D 1X16A NDN116A
EAN
3250614618949
Συσκευασία
12 τμχ
Τιμή
12,42 €
/ τμχ
Συνδεθείτε για να δημιουργήσετε μια λίστα προϊόντων
Πρέπει να είστε συνδεδεμένοι στο λογαριασμό σας στο myHager για να δημιουργήσετε λίστες προϊόντων
Ολοκληρώστε το συστημά σας
Προαιρετικά αξεσουάρ
-
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα -
Πηνία εργασίας 2 διαθέσιμα προϊόντα -
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα -
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα -
Μοτέρ τηλεχειρισμού και αυτόματης επαναφοράς 1 διαθέσιμα προϊόντα -
Δείτε περισσότερα 5 άλλα διαθέσιμα προϊόντα
Ολοκληρώστε το συστημά σας
-
MZ201
ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ ΣΗΜΑΤ/ΣΗΣ 1Α+1Κ
17,49 € / τμχ* -
MZ202ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ ΔΙΑΚΟΠΤΗΣ ΑΠΟ ΣΦΑΛΜΑ
21,49 € / τμχ*
-
MZ205
ΠΗΝΙΟ ΕΛΛΕΙΨΕΩΣ ΤΑΣΕΩΣ 48V DC
32,53 € / τμχ* -
MZ206ΠΗΝΙΟ ΕΛΛΕΙΨΕΩΣ ΤΑΣΕΩΣ 230V AC
32,23 € / τμχ*
-
MZ212
ΠΗΝΙΟ ΥΠΕΡΤΑΣΗΣ 230V AC
58,24 € / τμχ*
-
MZ901
ΜΟΤΕΡ ΤΗΛΕΧΕΙΡΙΣΜΟΥ ΓΙΑ ΡΕΛΕ AC, A, A-HI (ΕΩΣ 63Α)
193,12 € / τμχ*
-
MZN175ΕΞΑΡΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ
9,44 € / τμχ* -
MZN176ΕΞΑΡΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ ΜΕ ΣΥΡΜΑ ΑΥΤ. ΑΣΦ.
3,58 € / τμχ*
-
MZN120ΚΑΛΥΜΜΑ ΑΚΡΟΔΕΚΤΩΝ ΑΣΦΑΛΕΙΩΝ ΠΛΑΤΟΥΣ 1 ΣΤ
4,38 € / τμχ*
-
KDN163AΜΠΑΡΑ ΓΕΦΥΡΩΣΗΣ ΔΙΧΑΛΩΤΗ 1P 63Α 12M
4,95 € / τμχ* -
KDN163BΜΠΑΡΑ ΓΕΦΥΡΩΣΗΣ ΔΙΧΑΛΩΤΗ 1P 63Α 57M
22,45 € / τμχ*
Τεχνικές ιδιότητες
Ηλεκτρικό ρεύμα
-
Ονομαστικό ρεύμα16 A
-
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)10 kA
-
Ονομαστικό ρεύμα στους -25°C20,49 A
-
Ονομαστικό ρεύμα στους -20°C20,12 A
-
Ονομαστικό ρεύμα στους -15°C19,75 A
-
Ονομαστικό ρεύμα στους -10°C19,37 A
-
Ονομαστικό ρεύμα στους -5°C18,98 A
-
Ονομαστικό ρεύμα στους 0°C18,58 A
-
Ονομαστικό ρεύμα στους 5°C18,18 A
-
Ονομαστικό ρεύμα στους 10°C17,76 A
-
Ονομαστικό ρεύμα στους 15°C17,34 A
-
Ονομαστικό ρεύμα στους 20°C16,90 A
-
Ονομαστικό ρεύμα στους 25°C16,46 A
-
Ονομαστικό ρεύμα στους 30°C16 A
-
Ονομαστικό ρεύμα στους 35°C15,53 A
-
Ονομαστικό ρεύμα στους 40°C15,04 A
-
Ονομαστικό ρεύμα στους 45°C14,54 A
-
Ονομαστικό ρεύμα στους 50°C14,02 A
-
Ονομαστικό ρεύμα στους 55°C13,48 A
-
Ονομαστικό ρεύμα στους 60 °C12,91 A
-
Ονομαστικό ρεύμα στους 65°C12,32 A
-
Ονομαστικό ρεύμα στους 70°C11,70 A
Αρχιτεκτονική
-
Πόλοι1P
-
ΚαμπύληD
Χωρητικότητα
-
Αριθμός στοιχείων1
Κύρια ηλεκτρικά χαρακτηριστικά
-
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-110 kA
-
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη2,80 - 2,80 Nm
-
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη2,80 - 2,80 Nm
Τάση
-
Ονομαστική τάση λειτουργίας Ue230 - 400 V
-
Τύπος τροφοδοσίας τάσηςAC
-
Ονομαστική τάση μόνωσης Ui500 V
-
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp6.000 V
Συχνότητα
-
Συχνότητα50 - 60 Hz
Σύνδεση
-
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς1 - 35 mm²
-
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς1 - 25 mm²
-
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς1 - 25 mm²
-
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς1 - 35 mm²
Εγκατάσταση, τοποθέτηση
-
Ονομαστική ροπή σύσφιξης2,80 - 2,80 Nm
-
Τύπος κάτω σύνδεσης για υλικά ράγαςδυνατότητα χρήσης διχαλωτών μπαρών
-
Τύπος σύνδέσεων για υλικά ράγαςΒιδωτοί ακροδέκτες
Ασφάλεια
-
Κατηγορία προστασίας (IP)IP20
Συνθήκες χρήσης
-
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-22
-
Θερμοκρασία λειτουργίας-25 - 70 °C
Ισχύς
-
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In2,62 W
Αντοχή
-
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας4.000
-
Αριθμός μηχανικών λειτουργιών20.000
Συνδεσιμότητα
-
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγαςΕυθυγραμμισμένα τερματικά
-
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγαςΕυθυγραμμισμένα τερματικά
Διαστάσεις
-
Ύψος83 mm
-
Πλάτος17,50 mm
-
Βάθος70 mm
Περιβαλλοντική αξία
Πιστοποιήσεις και έγγραφα
Λήψεις
-
Εικόνα προϊόντος
-

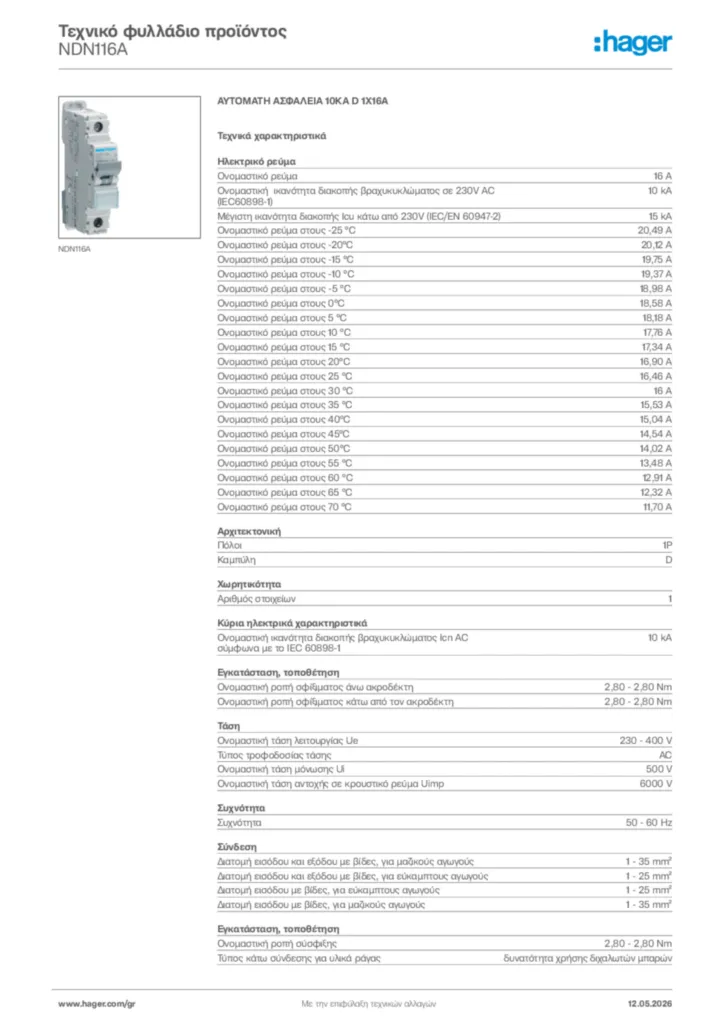

Product data sheet
UK_PD_TDS_TransformerMotorprotection.pdf
Technical data sheet recommending MCB's for single phase and three phase transformers.
PDF204,90 kB -
Declaration of conformity
EU Declaration of Conformity
Declaration of conformity en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Declaration of conformity en-GB 2024-10-02
PDF653,93 kB
Περισσότερα τεκμηρίωση
