Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ C 15KA 2X80Α HMC280

EAN

3250613230166

Συσκευασία

1 τμχ

Τιμή

96,50 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

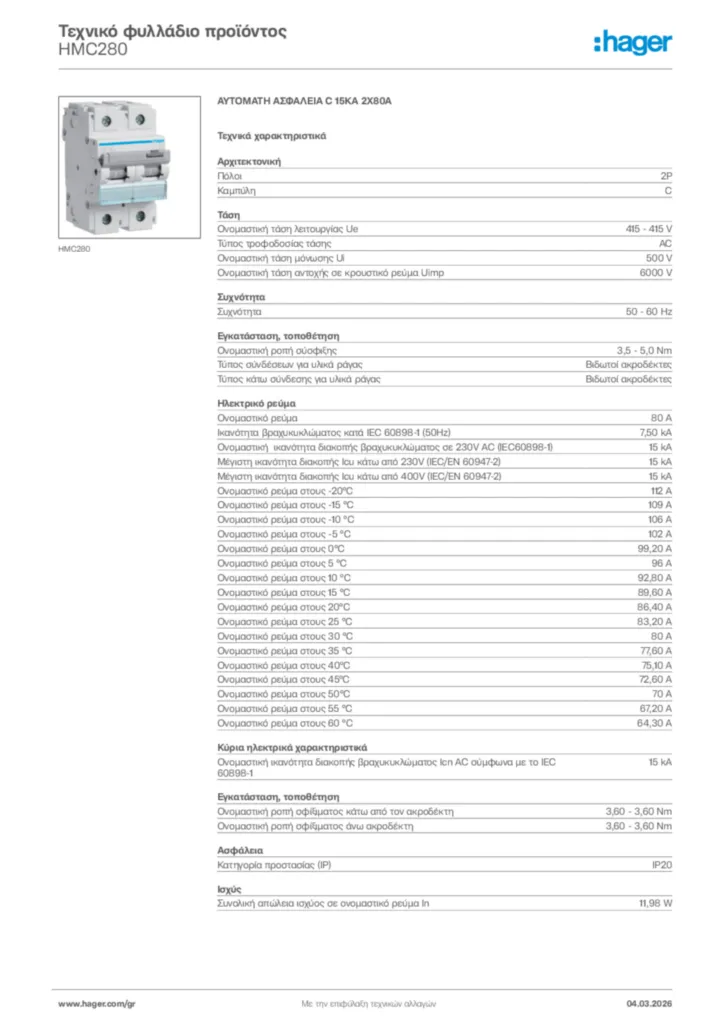

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Ρελέ διαρροής μπλοκ τύπου AC για HMx 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 7 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

2P
Καμπύλη

C

Ονομαστική τάση λειτουργίας Ue

415 - 415 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

3,5 - 5,0 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες

Ονομαστικό ρεύμα

80 A
Ικανότητα βραχυκυκλώματος κατά IEC 60898-1 (50Hz)

7,50 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

15 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

15 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

15 kA
Ονομαστικό ρεύμα στους -20°C

112 A
Ονομαστικό ρεύμα στους -15°C

109 A
Ονομαστικό ρεύμα στους -10°C

106 A
Ονομαστικό ρεύμα στους -5°C

102 A
Ονομαστικό ρεύμα στους 0°C

99,20 A
Ονομαστικό ρεύμα στους 5°C

96 A
Ονομαστικό ρεύμα στους 10°C

92,80 A
Ονομαστικό ρεύμα στους 15°C

89,60 A
Ονομαστικό ρεύμα στους 20°C

86,40 A
Ονομαστικό ρεύμα στους 25°C

83,20 A
Ονομαστικό ρεύμα στους 30°C

80 A
Ονομαστικό ρεύμα στους 35°C

77,60 A
Ονομαστικό ρεύμα στους 40°C

75,10 A
Ονομαστικό ρεύμα στους 45°C

72,60 A
Ονομαστικό ρεύμα στους 50°C

70 A
Ονομαστικό ρεύμα στους 55°C

67,20 A
Ονομαστικό ρεύμα στους 60 °C

64,30 A

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

15 kA
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

3,60 - 3,60 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

3,60 - 3,60 Nm

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

11,98 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000
Αριθμός μηχανικών λειτουργιών

20.000

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 70 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 50 mm²

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3
Προστασία από υγρασία

Για όλα τα κλίματα

Αριθμός στοιχείων

3

Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

90 mm
Πλάτος

53 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Συμμόρφωση με τον κανονισμό REACH Ναί

Πιστοποιήσεις και έγγραφα

REACH declaration HMC280 (english)

PDF

103,10 kB

RoHS declaration HMC280 (english)

PDF

103,59 kB

PEP document en-GB 2022-09-23

PDF

378,48 kB

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HMC280
Declaration of conformity

Declaration

Declaration of conformity International 2023-05-12

PDF

439,38 kB

Declaration

Declaration of conformity International 2023-05-12

PDF

454,73 kB

Declaration

Declaration of conformity International 2021-07-16

PDF

100,75 kB
