EAN

3250611613534

Συσκευασία

1 τμχ

Ρελέ διαρροής

ΡΕΛΕ ΔΙΑΡΡΟΗΣ AC 30mA 2X40A CDC740H

Τιμή

56,36 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

1P+N

Ονομαστικό ρεύμα

40 A
Ονομαστικό ρεύμα διαρροής Idn

30 mA
Τελική ικανότητα διακοπής Idm

0,63 kA
Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc σύμφωνα με το πρότυπο EN 61008-1

6 kA
Ονομαστικό ρεύμα στους -25 °C

40 A
Ονομαστικό ρεύμα στους -20°C

40 A
Ονομαστικό ρεύμα στους -15 °C

40 A
Ονομαστικό ρεύμα στους -10 °C

40 A
Ονομαστικό ρεύμα στους -5 °C

40 A
Ονομαστικό ρεύμα στους 0°C

40 A
Ονομαστικό ρεύμα στους 5 °C

40 A
Ονομαστικό ρεύμα στους 10 °C

40 A
Ονομαστικό ρεύμα στους 15 °C

40 A
Ονομαστικό ρεύμα στους 20°C

40 A
Ονομαστικό ρεύμα στους 25 °C

40 A
Ονομαστικό ρεύμα στους 30 °C

40 A
Ονομαστικό ρεύμα στους 35 °C

40 A
Ονομαστικό ρεύμα στους 40°C

40 A
Ονομαστικό ρεύμα στους 45°C

38 A
Ονομαστικό ρεύμα στους 50°C

37 A
Ονομαστικό ρεύμα στους 55 °C

34 A
Ονομαστικό ρεύμα στους 60 °C

30 A
Ονομαστικό ρεύμα στους 65 °C

26 A
Ονομαστικό ρεύμα στους 70 °C

21 A

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 230 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

253 V

Συχνότητα

50 - 50 Hz

Αριθμός στοιχείων

2

Κατάλληλο για ράγα DIN

Ναί

Κατηγορία προστασίας (IP)

IP20

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

6,24 W

Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000
Αριθμός μηχανικών λειτουργιών

4.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-23

PDF

23,23 MB

Hager REACH declaration CDC740H

PDF

Hager RoHS report CDC740H

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος CDC740H
Product datasheet

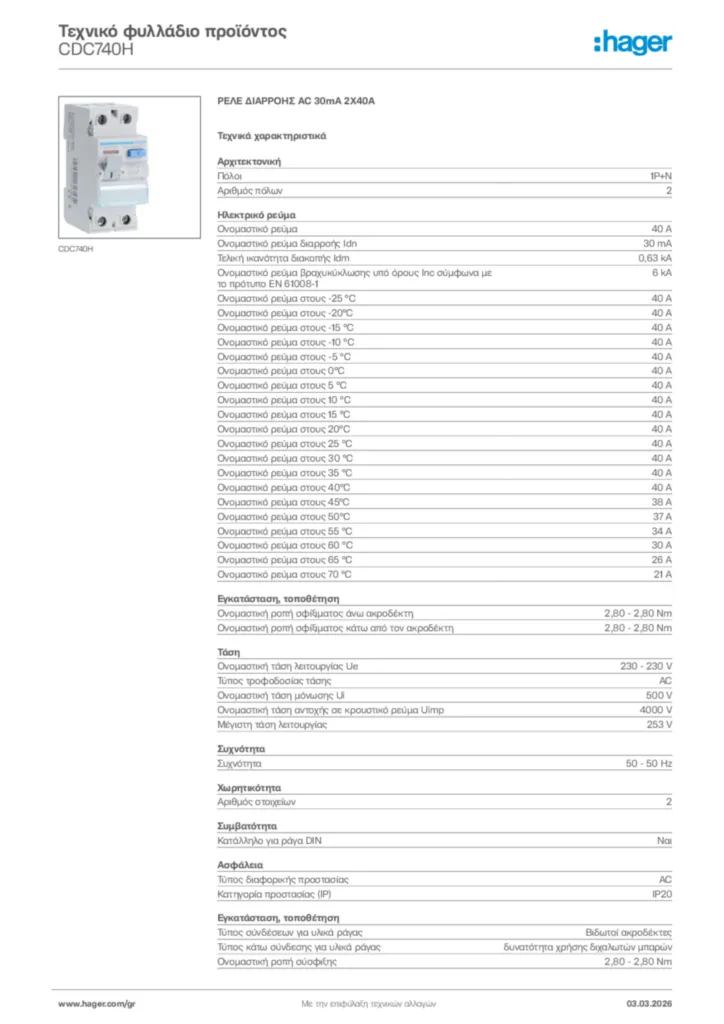

Hager Τεχνικό φυλλάδιο προϊόντος CDC740H
