Υλικά ράγας

ΡΕΛΕ ΔΙΑΡΡΟΗΣ ΤΥΠΟΥ A-HI 30mA 2X40Α CDH240H

EAN

3250611613930

Συσκευασία

1 τμχ

Τιμή

109,48 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

1P+N

Ονομαστικό ρεύμα

40 A
Ονομαστικό ρεύμα διαρροής Idn

30 mA
Τελική ικανότητα διακοπής Idm

1,50 kA
Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc σύμφωνα με το πρότυπο EN 61008-1

6 kA
Ονομαστικό ρεύμα στους -25 °C

40 A
Ονομαστικό ρεύμα στους -20°C

40 A
Ονομαστικό ρεύμα στους -15 °C

40 A
Ονομαστικό ρεύμα στους -10 °C

40 A
Ονομαστικό ρεύμα στους -5 °C

40 A
Ονομαστικό ρεύμα στους 0°C

40 A
Ονομαστικό ρεύμα στους 5 °C

40 A
Ονομαστικό ρεύμα στους 10 °C

40 A
Ονομαστικό ρεύμα στους 15 °C

40 A
Ονομαστικό ρεύμα στους 20°C

40 A
Ονομαστικό ρεύμα στους 25 °C

40 A
Ονομαστικό ρεύμα στους 30 °C

40 A
Ονομαστικό ρεύμα στους 35 °C

40 A
Ονομαστικό ρεύμα στους 40°C

40 A
Ονομαστικό ρεύμα στους 45°C

38 A
Ονομαστικό ρεύμα στους 50°C

37 A
Ονομαστικό ρεύμα στους 55 °C

34 A
Ονομαστικό ρεύμα στους 60 °C

30 A
Ονομαστικό ρεύμα στους 65 °C

26 A
Ονομαστικό ρεύμα στους 70 °C

21 A

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 230 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

253 V

Συχνότητα

50 - 50 Hz

Αριθμός στοιχείων

2

Κατάλληλο για ράγα DIN

Ναί

Τύπος διαφορικής προστασίας

A HI
Κατηγορία προστασίας (IP)

IP20

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Εύκαμπτος αγωγός διατομής

16 mm²
Διατομή άκαμπτου αγωγού

25 mm²

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

3,60 W

Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000
Αριθμός μηχανικών λειτουργιών

4.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-24

PDF

23,23 MB

Hager REACH declaration CDH240H

PDF

Hager RoHS report CDH240H

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος CDH240H
Product datasheet

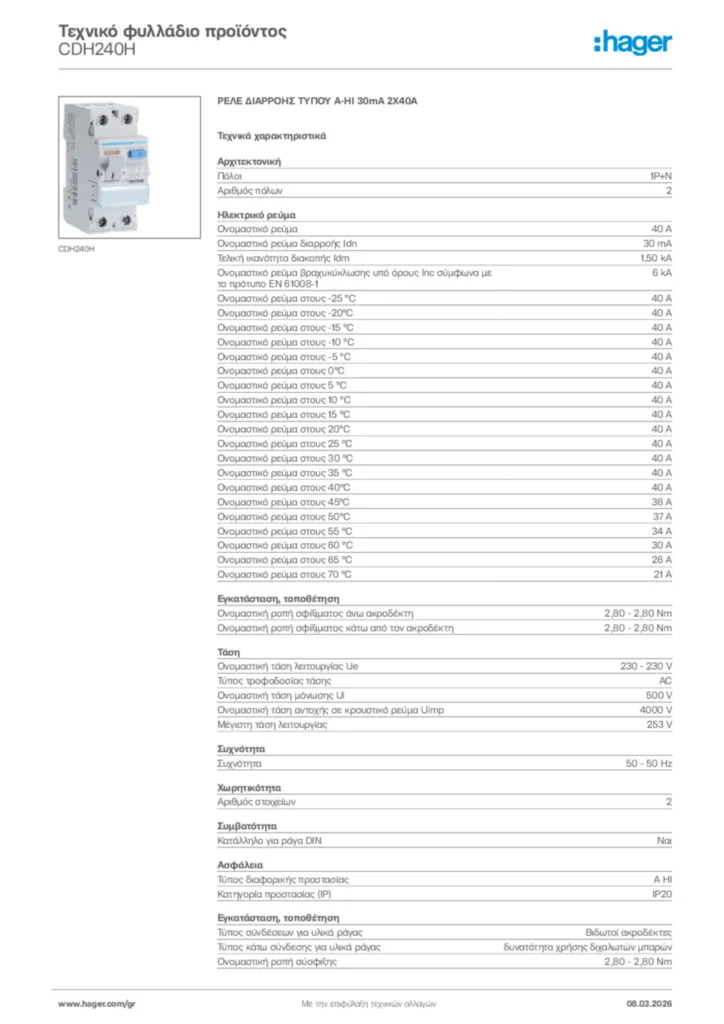

Hager Τεχνικό φυλλάδιο προϊόντος CDH240H
