Υλικά ράγας

ΡΕΛΕ ΔΙΑΡΡΟΗΣ AC 10mA 2X16A CCC216H

EAN

3250611613701

Συσκευασία

1 τμχ

Τιμή

81,66 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

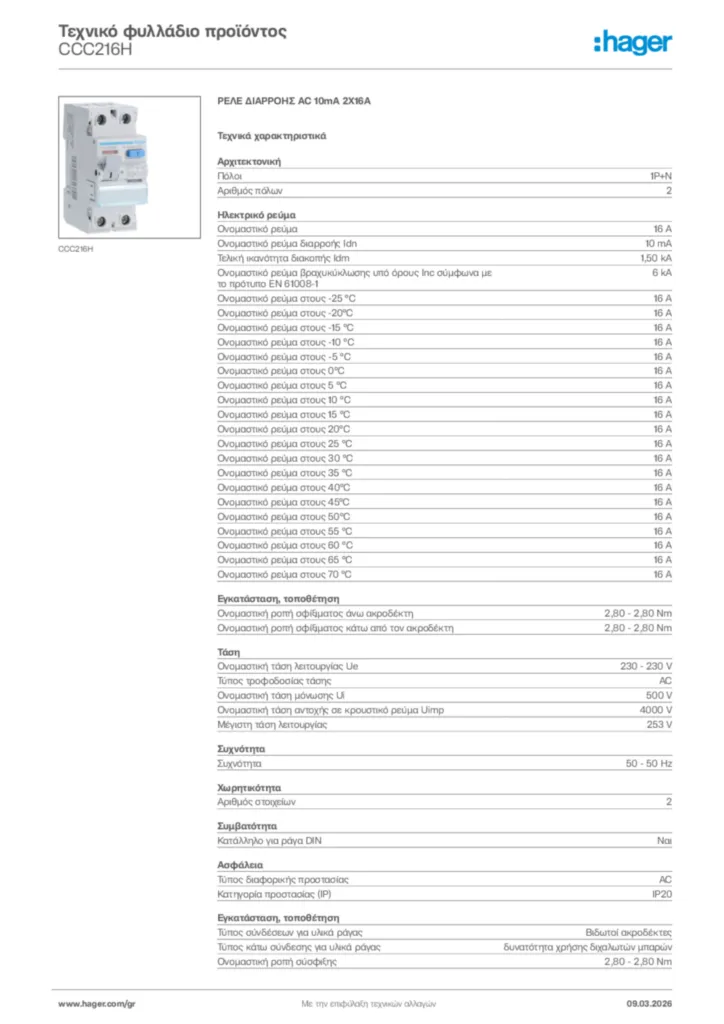

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Βοηθητικές επαφές 1 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 5 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

1P+N

Ονομαστικό ρεύμα

16 A
Ονομαστικό ρεύμα διαρροής Idn

10 mA
Τελική ικανότητα διακοπής Idm

1,50 kA
Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc σύμφωνα με το πρότυπο EN 61008-1

6 kA
Ονομαστικό ρεύμα στους -25°C

16 A
Ονομαστικό ρεύμα στους -20°C

16 A
Ονομαστικό ρεύμα στους -15°C

16 A
Ονομαστικό ρεύμα στους -10°C

16 A
Ονομαστικό ρεύμα στους -5°C

16 A
Ονομαστικό ρεύμα στους 0°C

16 A
Ονομαστικό ρεύμα στους 5°C

16 A
Ονομαστικό ρεύμα στους 10°C

16 A
Ονομαστικό ρεύμα στους 15°C

16 A
Ονομαστικό ρεύμα στους 20°C

16 A
Ονομαστικό ρεύμα στους 25°C

16 A
Ονομαστικό ρεύμα στους 30°C

16 A
Ονομαστικό ρεύμα στους 35°C

16 A
Ονομαστικό ρεύμα στους 40°C

16 A
Ονομαστικό ρεύμα στους 45°C

16 A
Ονομαστικό ρεύμα στους 50°C

16 A
Ονομαστικό ρεύμα στους 55°C

16 A
Ονομαστικό ρεύμα στους 60 °C

16 A
Ονομαστικό ρεύμα στους 65°C

16 A
Ονομαστικό ρεύμα στους 70°C

16 A

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 230 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

253 V

Συχνότητα

50 - 50 Hz

Αριθμός στοιχείων

2

Κατάλληλο για ράγα DIN

Ναί

Τύπος διαφορικής προστασίας

AC
Κατηγορία προστασίας (IP)

IP20

Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

2,40 W

Υψόμετρο

2.000 m

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000
Αριθμός μηχανικών λειτουργιών

4.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

REACH declaration CCC216H (english)

PDF

103,10 kB

RoHS declaration CCC216H (english)

PDF

103,59 kB

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος CCC216H
Installation manual

Installation manual es-ES, el-GR, it-IT 2014-11-03

PDF

705,75 kB

Installation manual es-ES, el-GR, it-IT 2023-01-13

PDF

591,91 kB
Declaration of conformity

Declaration

Declaration of conformity International 2023-03-17

PDF

717,91 kB
