Norme IEC 60364-8-1

Sous l’aspect de l’efficacité énergétique, la norme IEC 60364-8-1 définit des exigences et recommandations détaillées pour la conception et la mise en œuvre d’installations électriques basse tension.

Je télécharge l'article

L’efficacité énergétique des installations électriques basse tension régie par la norme IEC 60364-8-1

Depuis 2019, le décret tertiaire précise les modalités d’application de la loi ELAN (Evolution du Logement, de l’Aménagement et du Numérique) en matière de réglementation pour la rénovation des bâtiments tertiaires publics et privés supérieurs à 1 000 m². Ce référentiel vise à encadrer la transition énergétique d’immeubles de bureaux, d’hôtellerie ou de commerces notamment.

En France, la norme IEC 60364-8-1 s’inscrit dans la continuité de ce texte. Elle définit, sous l’aspect de l’efficacité énergétique, des exigences et recommandations détaillées pour la conception et la mise en œuvre d’installations électriques dans les secteurs résidentiel, commerces et tertiaire. L’objectif principal de la norme consiste à optimiser l’utilisation de l’énergie électrique. Il en découle de nombreuses exigences pour la conception de nouvelles installations et la modification d’installations existantes.

  • Classification normative et domaine d’application

    Le processus de développement des normes d’efficacité énergétique évolue régulièrement depuis 2011, année de parution de l’ISO 50001 qui définit les exigences d’une gestion systématique de l’énergie.



    En 2015, la norme IEC (International Electrotechnical Commission) 60364-8-1 a pour vocation l’optimisation de la partie électrique du Système de Management de l’Énergie de l’ISO50001. Révisée en 2019, la norme IEC 60364-8-1 regroupe les règles normatives pour la conception et la mise en œuvre d’installations électriques basse tension ainsi que des nouvelles exigences, mesures et recommandations quant à l’efficacité énergétique et « l’intelligence » technique d’installations électriques basse tension. Elle assiste le concepteur et l’installateur d’une installation électrique pour couvrir la demande d’énergie requise en matière d’alimentation et de sécurité, en réduisant au maximum la consommation d’énergie. Dans ce sens, il est donc mentionné dans la norme que l’optimisation de l’utilisation de l’énergie électrique peut être soutenue par une conception adaptée et l’observation des exigences de mise en œuvre.



    Le domaine d’application de la norme couvre quatre secteurs :

    1. Bâtiments résidentiels tels que maisons individuelles et collectives, maisons mitoyennes et logements locatifs
    2. Bâtiments à usage commercial tels que bureaux, centres d’achat, musées, hôpitaux et hôtels
    3. Bâtiments industriels tels que ateliers, productions et fabrications
    4. Infrastructures telles que gares, tunnels et aéroports



  • L’élé­ment clé de la norme : la clas­si­fi­ca­tion d’ins­tal­la­tions élec­triques

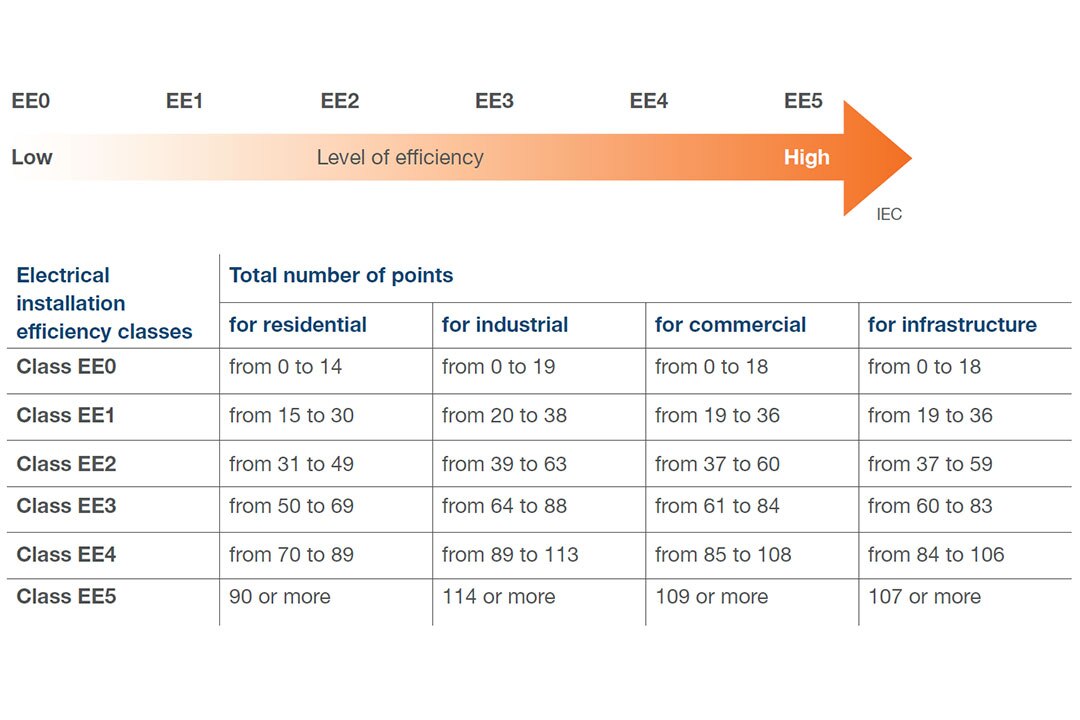

    La norme 60364-8-1 re­pose sur la clas­si­fi­ca­tion des bâ­ti­ments dans l’une des 6 classes d’ef­fi­ca­cité éner­gé­tique, s’agis­sant ici es­sen­tiel­le­ment de l’ef­fi­ca­cité éner­gé­tique de l’ins­tal­la­tion élec­trique et non pas de l’en­semble du bâti.

    Pour une haute classe d’ef­fi­ca­cité éner­gé­tique, il convient d’at­teindre un maxi­mum de points se­lon les cri­tères d’éva­lua­tion, ré­par­tis en 5 me­sures d’ef­fi­ca­cité (EM) et 5 ni­veaux de per­for­mance d’ef­fi­ca­cité éner­gé­tique (EEPL).

  • Mise en ap­pli­ca­tion de la norme avec agar­dio.ma­na­ger

    Pour ré­pondre à cette pro­blé­ma­tique, Ha­ger pro­pose un sys­tème de contrôle de la consom­ma­tion d’éner­gie qui per­met de sa­tis­faire fa­ci­le­ment aux exi­gences nor­ma­tives. Le ges­tion­naire d’éner­gie ter­tiaire agardio.manager com­mu­nique avec les dif­fé­rents ap­pa­reils de dis­tri­bu­tion et de ges­tion de l’éner­gie. Le su­per­vi­seur agar­dio.ma­na­ger offre un mo­ni­to­ring dé­taillé et une trans­pa­rence éner­gé­tique maxi­male, pour une op­ti­mi­sa­tion de la consom­ma­tion du bâ­ti­ment confor­mé­ment aux exi­gences !



agardio.manager,
le gestionnaire d’énergie tertiaire Hager

agar­dio.ma­na­ger com­mu­nique avec les dif­fé­rents ap­pa­reils aussi bien de dis­tri­bu­tion que de ges­tion de l’éner­gie, no­tam­ment les dis­po­si­tifs de pro­tec­tion avec in­ter­face Mod­bus, ainsi que les so­lu­tions de me­sure.
Ces com­po­sants du sys­tème per­mettent de connaître à tous les em­pla­ce­ments cor­res­pon­dants d’une ins­tal­la­tion basse ten­sion, les va­leurs de me­sure pour un mo­ni­to­ring dé­taillé.
agar­dio.ma­na­ger offre ainsi une trans­pa­rence éner­gé­tique maxi­male, pour une op­ti­mi­sa­tion de la consom­ma­tion !

Je découvre

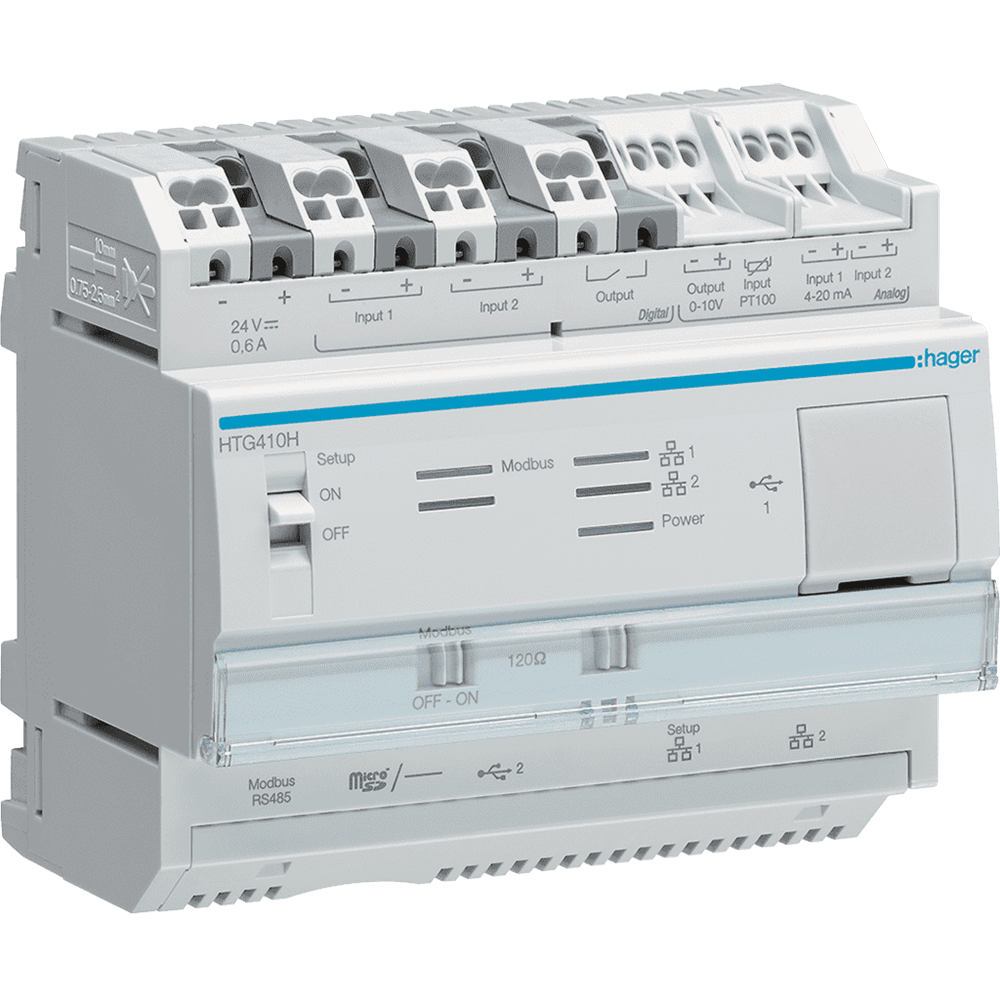

agardio manager hager, gestionnaire énergie tertiaire

L’un des avan­tages dé­ci­sifs d’agar­dio.ma­na­ger est sa fa­ci­lité et ra­pi­dité de confi­gu­ra­tion et mise en ser­vice : tous les ap­pa­reils de me­sure ap­pro­priés étant en­re­gis­trés dans le ser­veur, il suf­fit de sé­lec­tion­ner le pro­duit sou­haité et d’at­tri­buer l’adresse Mod­bus. L’ac­cès aux va­leurs de me­sure en­re­gis­trées et la vi­sua­li­sa­tion au ni­veau du ser­veur sont pos­sibles avec un simple na­vi­ga­teur in­ter­net, sur or­di­na­teur ou ta­blette. Au­cun lo­gi­ciel de vi­sua­li­sa­tion spé­ci­fique n’est re­quis et la re­pré­sen­ta­tion des va­leurs s’ef­fec­tue confor­mé­ment à la norme IEC 60364-8-1.

Je télécharge le schéma de fonctionnement
