module fond de boite 2 entrées filaires pour contacts libres de potentiel, KNX filaire, compatible Easy/ETS, permettant l'envoi de commande venant d'appareillage mural, de contacts de porte sur le bus KNX. Le TYBS702A intègre les fonctions ON/OFF, télérupteur, Minuterie, variation 1 et 2 boutons poussoirs, volets et stores, commande de chauffage.Configurable sous ETS en KNX Secure.
EAN
3250610050521
Conditionnement
1 Pièce
micromodule filaire 2 entrées contacts libres de potentiel, EASY/ETS, KNX Secure TYBS702A
Prix
102,09 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Alimentation 4 produit(s) disponible(s) -
Parafoudre pour équipement informatique / mesure, commande et régulation 1 produit(s) disponible(s) -
Accessoires pour système bus 4 produit(s) disponible(s) -
Interface de données 1 produit(s) disponible(s) -
Interface système/coupleur de média 4 produit(s) disponible(s) -
Borne de raccordement / de dérivation 1 produit(s) disponible(s)
Complétez votre système
-
TXA111
Alimentation Bus 30V TBTS 320 mA
368,12 € HT / Pièce* -
TXA112Alimentation Bus 30V TBTS 640 mA
383,45 € HT / Pièce* -
TXA114Alimentation 1x 30V DC KNX TBTS + 1x 24V DC
513,70 € HT / Pièce* -
TYFS110Alimentation Bus 30V TBTS 1280 mA
490,12 € HT / Pièce*
-
TG029
Limiteur de surtension bus KNX
188,70 € HT / Pièce*
-
TG019
Cable bus longueur 500m vert, KNX
837,06 € HT / Pièce* -
TG018Cable bus longueur 100m vert, KNX
154,33 € HT / Pièce* -
TGZ181
Cable BUS, 100m, B2cas1d1a1, vert
533,47 € HT / Pièce* -
TGZ185
Cable BUS, 500m, B2cas1d1a1, vert
2 978,96 € HT / Pièce*
-
TYFS122
Interface modulaire USB KNX Secure
303,00 € HT / Pièce*
-
TYFS120
Interface KNX/IP Secure, 1 module
331,39 € HT / Pièce* -
TYFS121Routeur KNX IP Secure, 1 module
634,37 € HT / Pièce* -
TJAS471domovea plus
1 928,50 € HT / Pièce* -
TJAS671domovea basic
977,30 € HT / Pièce*
-
TG008
Bornes de connexion Tebis Rouge / Noir
3,17 € HT / Pièce*
-
TYFS130Coupleur de lignes KNX Secure
455,36 € HT / Pièce*
Caractéristiques techniques
Architecture
-
Système busEIB
Réglages
-
Modes de configuration supportésETS, easy
Courant électrique
-
Nombre de circuits d'entrée2
Connectivité
-
Avec système bus radio-KNXNon
Equipement
-
Tension du signal externe nécessaireNon
-
Fréquence radio bidirectionnelleNon
-
Avec batterieNon
-
Excitation par HLKNon
Installation, montage
-
Montage surEncastré
Éclairage
-
Contrôle des LEDNon
Matière
-
MatériauPlastique
-
CouleurGris clair
-
Code RAL7035
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-5 - +45 °C
Câble
-
Longueur du câble0,25 m
Tension
-
Tension d'entrée3,3-3,3 V
-
Tension de service par bus21-32 V
-
Type de tension d'alimentationDC
-
Tension d'alimentation du système30 V DC Via le bus
Dimensions
-
Longueur43 mm
-
Hauteur28,5 mm
-
Profondeur15,4 mm
Textes
-
Mode d'installationPour montage encastré et en parois creuses
-
Type de raccordementAvec câble préconfectionné
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

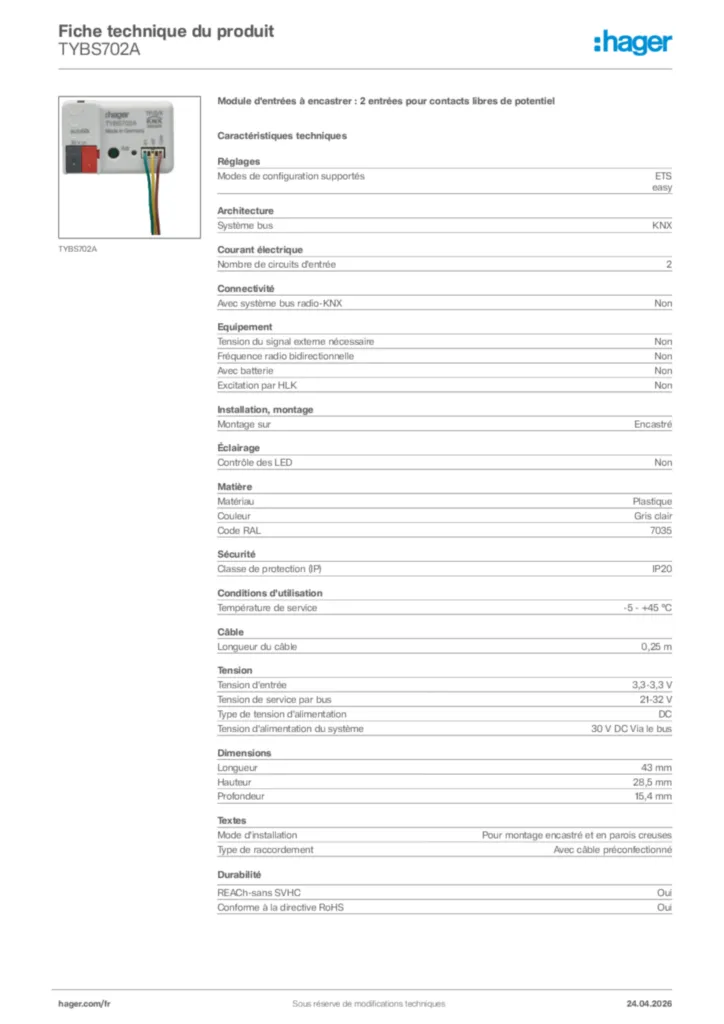

Hager Fiche technique du produit TYBS702A
Module d'entrées à encastrer : 2 entrées pour contacts libres de potentiel
PDF -
Mode d'emploi
Mode d'emploi en-GB 2025-04-01
PDF884,17 kB
Mode d'emploi fr-FR 2025-04-01
PDF895,76 kB -
Guide d'installation
Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15
PDF3,05 MB -
Manuel
Manuel en-GB 2021-11-10
PDF2,67 MB
Manuel fr-FR 2021-11-10
PDF2,74 MB -
Base de données des produits KNX
Base de données des produits KNX International 2024-05-06
KNXPROD1,16 MB -
Guide d'application
Guide d'application en-GB 2024-06-27
PDF1,57 MB
Guide d'application fr-FR 2024-06-27
PDF1,60 MB -
Outils
Hager Ready, gagnez en temps et en efficacité !
URL
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB, fr-FR 2024-03-28
PDF360,90 kB
UKCA Declaration of Conformity
Déclaration de conformité en-GB 2024-03-28
PDF270,31 kB
