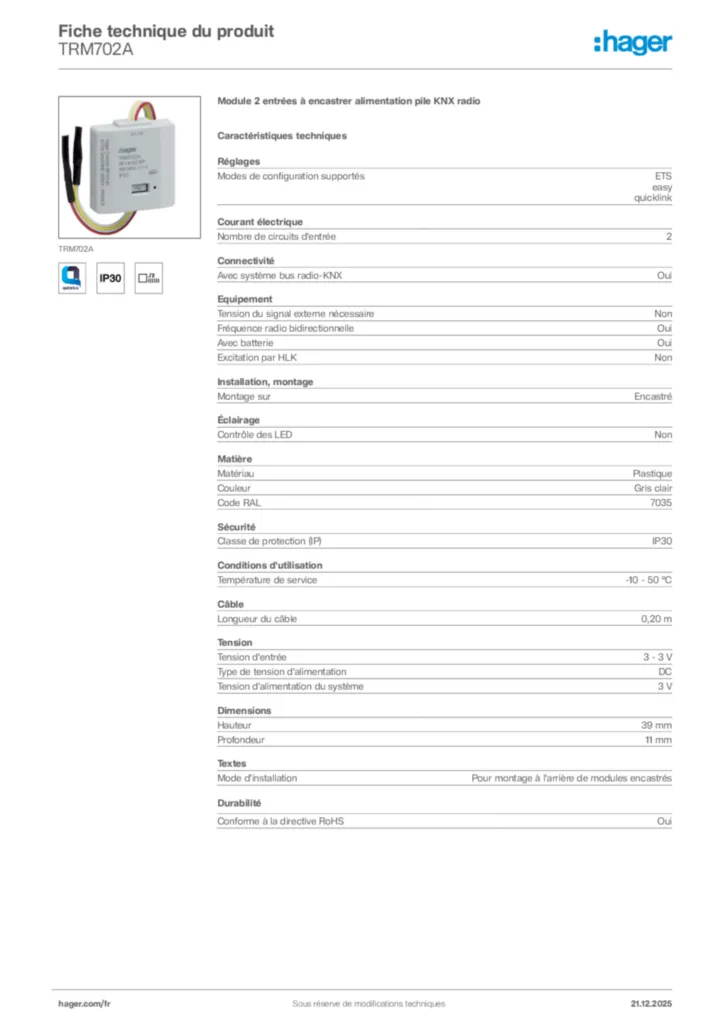

TRM702A

Module 2 entrées à encastrer alimentation pile KNX radio
EAN
3250615989024
Quantité
1
Prix*
46,09 € HT/pièce*
  • Architecture
    • Système bus
      Sans
    • Mode de fixation
      encastré
  • Fonctions
    • Module de bus amovible
      Non
    • Fonctions supplémentaires ETS
      fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche;arrêt, commande à 1 touche montée;descente, poussoir, 2 alarmes, affichage d'état
    • Fonction
      fonction Reset (Retour au réglage d'usine) ; Fonctions supplémentaires easy : +6 scènes, mode marche  ;  arrêt, commande à 1 touche montée ; descente
    • Fonctions quicklink
      Fonctions quicklink : commutation, variation, store, 2 scènes, commande temporisée, poussoir contact NO, mémoire, commande forcée, poussoir montée ; descente
  • Modèle
    • Confectionné
      prêt à l'emploi, avec câble 4 conducteurs
  • Commandes & indicateurs
    • Voyant lumineux
      oui
    • Commande
      commande, p. ex. par interrupteur, poussoir, horloge, horloge volet, contact magnétique
    • Touche / bouton
      avec touche de configuration
  • Connectivité
    • Protocole radio
      Radio KNX
    • Catégorie du récepteur
      2
    • Entrées binaires
      avec 2 entrées binaires indépendantes pour contacts libres de potentiel
    • Entrées
      avec 2 entrées binaires indépendantes alimentées par piles pour contacts sans potentiel
  • Tension
    • Type de tension de commande 1
      DC
    • Tension d'entrée
      3 V
    • Tension d'alimentation du système
      3V
  • Intensité du courant
    • Nombre de circuits d'entrée
      2
    • Courant de signal d'entrée
      33 µA
    • Courant assigné par entrée
      1 mA
  • Dimensions
    • Profondeur produit installé
      11 mm
    • Hauteur produit installé
      39 mm
    • Largeur produit installé
      41 mm
  • Fréquence
    • Fréquence d'émission radio
      868.3 MHz
  • Longueur
    • Dist. max de la liaison avec les BP
      10 m
  • Puissance
    • Puissance d'émission radio
      < 25 mW
  • Configuration réseau
    • Secteur
      indépendant du réseau
  • Endurance
    • Transmitter duty cycle
      1 %
  • Mesures
    • Tension d'acquisition d'entrée
      par canal 5 V
    • Humidité relative de l'air (sans condensation)
      0/65 %
  • Batterie
    • Durée de vie de la batterie [an(s)]
      ≈ 5
    • Pile / Accumulateur
      avec une pile bouton au lithium 3 V type : CR 2430
  • Matières
    • Couleur indépendant des lignes design
      gris clair
    • Matière
      matière plastique
    • Aspect de la surface
      mat
  • Gestion de l'éclairage LED
    • LED
      avec LED de configuration
  • Installation, montage
    • Mode de montage
      pour montage à l'arrière de modules encastrés
  • Connexion
    • Section de raccordement en câble souple
      0,5 ; 1,5mm²
    • Section de raccordement en câble rigide
      0,5 ; 1.5mm²
    • Type de contacts à raccorder sur une entrée
      bouton poussoir ; Interrupteur
    • Raccordement de bus
      intégration via la passerelle TP;radio KNX en saillie dans le système TP KNX
  • Câble
    • Longueur de câble
      20 cm
  • Configuration
    • Programmation
      configuration quicklink sans outil par touches et affichage LED
  • Equipement
    • Nombre de canaux radio
      2
    • Nombre de liens quicklink
      max. 20 émetteurs;récepteurs
  • Utilisation
    • Temps d’impulsion
      min. 50 ms
  • Standards
    • Normes générales
      EN 300220-2 ; EN 301489-3 ; EN 50491-3 ; EN 60950-1
  • Sécurité
    • Indice de protection IP
      IP30
    • Sans halogène
      Non
  • Conditions d'utilisation
    • Température de service
      -10/50 °C
    • Température de stockage
      -20/70 °C
    • Température de stockage/transport
      -25/70 °C
    • Consommation énergétique
      faible besoin en énergie propre
