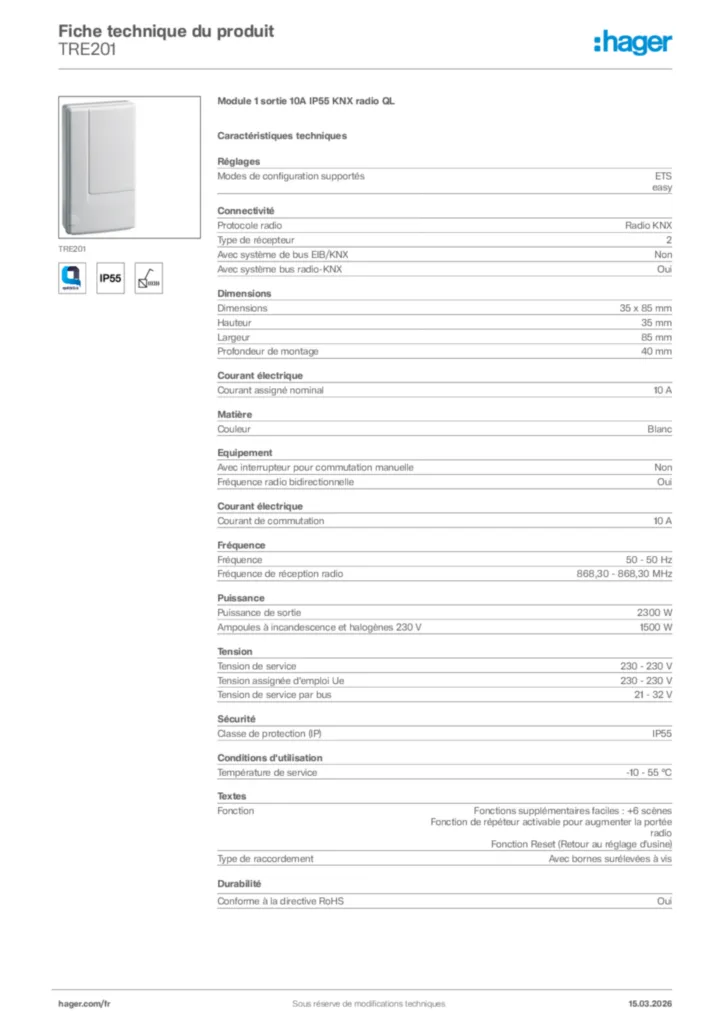

TRE201

Module 1 sortie 10A IP55 KNX radio QL
EAN
3250615989345
Quantité
1
Prix*
174,16 € HT/pièce*
Ce produit n'est plus en vente
Architecture
Nombre de sorties1
Système busKNX
Fonctions
Fonctions supplémentaires ETSfonctions supplémentaires ETS : +6 scènes, mode marche;arrêt, affichage d'état
Fonctionfonction Reset (Retour au réglage d'usine) ; fonction de répéteur activable pour augmenter la portée radio ; Fonctions supplémentaires easy : +6 scènes
Scènes de lumièremémorisation des scènes verrouillable ; appel des scènes par appareils radio KNX
Fonctions quicklinkfonctions quicklink : commutation, 2 scènes, temporisation, poussoir NO, commande forcée
Commandes & indicateurs
Voyant lumineuxoui
Touche / boutonavec touche de configuration et de fonction
Connectivité
Système bus, bus radioYes
Système bus LONNon
Système bus PowernetNon
Protocole radioRadio KNX
Catégorie du récepteur2
Tension
Tension de service par bus21/32 V DC
Intensité du courant
Nombre de circuits d'entrée0
Courant traversant max10 A
Dimensions
Longueur150 mm
Largeur85 mm
Fréquence
Fréquence de réception radio868.3 MHz
Puissance
Charge CNon
Puissance de sortie2300 W
Transformateurs conventionnels600 VA
Transformateurs électroniques600 W
Puissance d'émission radio< 10 mW
Mesures
Humidité relative de l'air (sans condensation)0/65 % (sans condensation)
Portée
Portée maxi30m dans l'habitat ; 100m en champ libre
Matières
Aspect de la surfacemat
Gestion de l'éclairage
Lampes fluorescentes avec ballasts électroniques (BE)6 x 58 W
- non compensées600 VA
Gestion des ampoules fluorescentes
Lampes à économie d'énergie100 W
P max. avec tubes fluo duo comp. série600 W
Lampes fluocompactes6 x 18 W
Gestion de l'éclairage LED
Lampes LED 230 V100 W
LEDavec LED de contrôle pour marche ; arrêt ; avec LED de configuration et de fonction
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V1500 W
P max. avec lampes à incandescence1500 W
Connexion
Type de contact1F
Type de raccordementavec bornes surélevées à vis
Raccordement de busintégration via la passerelle TP;radio KNX en saillie dans le système TP KNX
Câble
Antitractionavec plaque de montage et supports de câbles
Configuration
Modes de configuration supportéssystem , easy , PB
Programmationconfiguration quicklink sans outil par touches et affichage LED
Eléments fournis
Raccordement bus incl.Non
Equipement
Différentes phases raccordablesNon
Nombre de liens quicklinkmax. 20 émetteurs;récepteurs
Transmitter duty cycle1 %
Conditions d'utilisation
Température de service-10/55 °C
Consommation énergétiquefaible besoin en énergie propre
Pictogrammes
Symboles d`applicationQUICKLINK-LOGO__APP-SYMBOL.EPS
Classes/types de protectionIP55__PROTECTION-SYMBOL.EPS
Symboles indicateur de commutation non standardKNX-FUNK-RELAISSCHALTER__WIRING-SYMBOL.EPS
Plus de caractéristiques
