Parafoudre de type 2 Imax 8kA 2P 2modules SPB208D
Parafoudre de type 2 Imax 8kA 2P 2modules sans report de télésignalisation. En complément de la protection générale, le parafoudre SPB208D est destiné à protéger les équipements très sensibles du bâtiment.
EAN
3250615515438
Conditionnement
1 Pièce
Outils de conception
Prix
326,30 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Parafoudre pour équipement électrotechnique / alimentation électrique 2 produit(s) disponible(s)
Complétez votre système
-
SPB008D
Cartouche L-N Uc 275 In 2kA Imax 8kA Up 1kV
162,27 € HT / Pièce* -
SPB040NCartouche N-PE Uc 260V In 20kA Imax 40kA Up 1.5kV
179,98 € HT / Pièce*
Caractéristiques techniques
Capacité
-
Nombre de modules2
Tension
-
Tension assignée d'emploi Ue240 - 415 V
-
Tension de fonctionnement continue Uc selon IEC 61643-1275 V
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-110,90 kV
-
Niveau de protection Up L-PE/N-PE selon IEC 61643-111,50 kV
-
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-11900 V
Courant électrique
-
Courant de décharge nominal (In) 8 - 20 µs L-N(PEN)/N-PE IEC 616432 kA, 20 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Décharge maximale (Imax)) L-N(PEN)/ N-PE8 kA, 40 kA
Dimensions
-
Hauteur89,80 mm
-
Largeur35,60 mm
-
Profondeur65,7 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Schéma de réseau
-
Type de réseauTN-S, TT
Equipement
-
Avec contact de signalisation à distanceNon
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 35,0 mm²
Normes
-
Classe d'exigence IEC 61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 4,5 Nm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

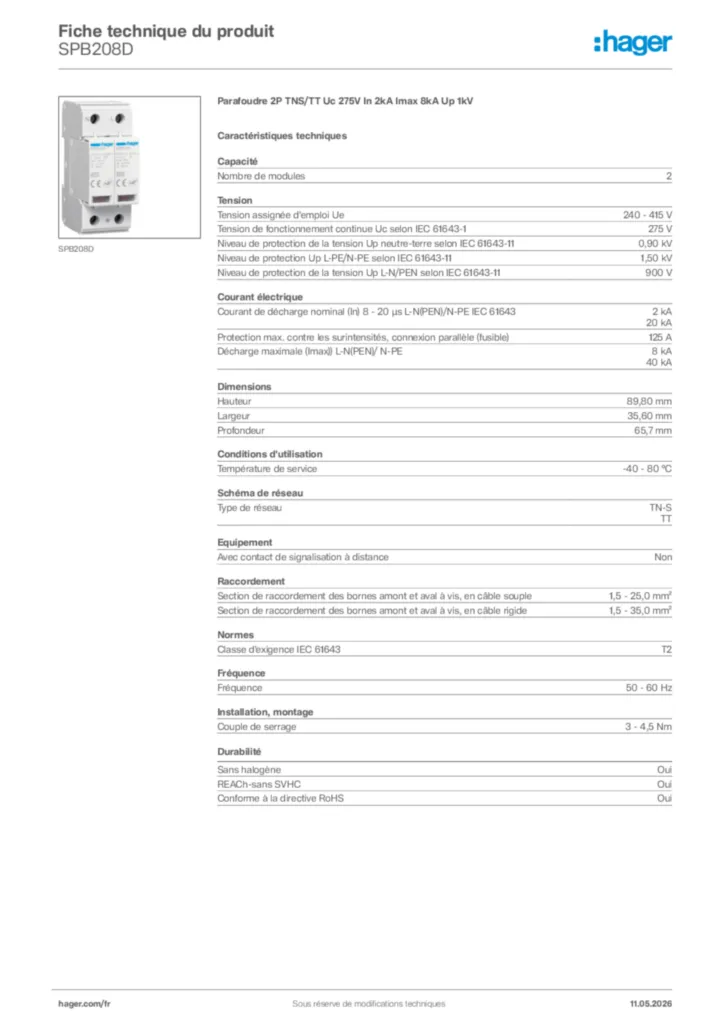

Hager Fiche technique du produit SPB208D
