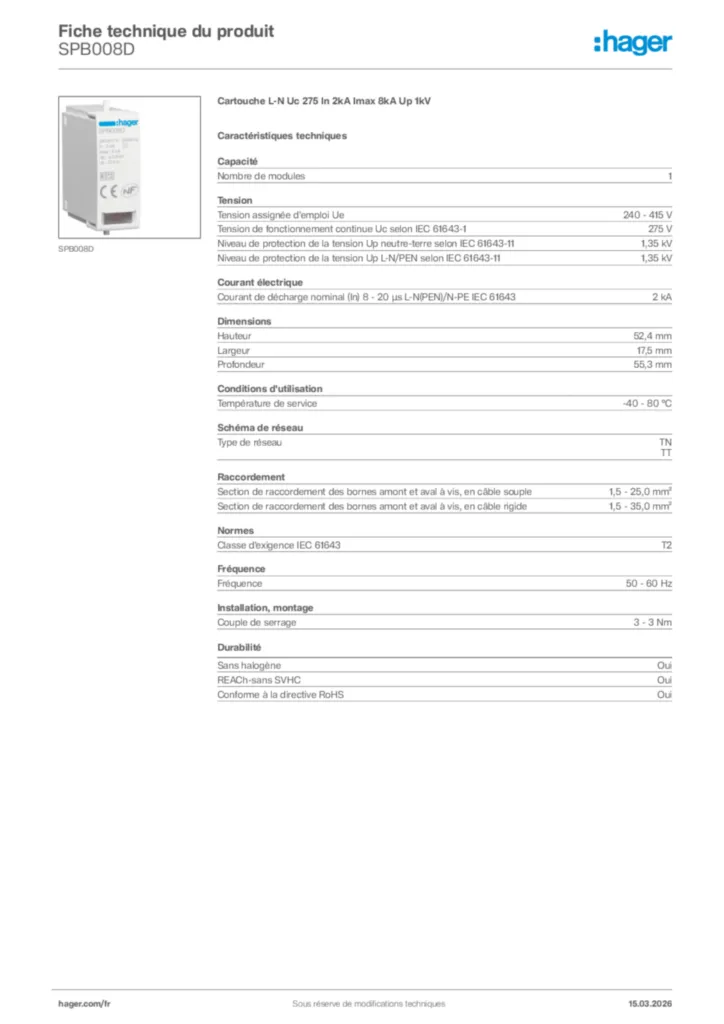

Cartouche L-N Uc 275 In 2kA Imax 8kA Up 1kV SPB008D
EAN
3250615515308
Conditionnement
1 Pièce
Prix
157,50 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue240 - 415 V
-
Tension maximale de régime permanent Uc suivant IEC 61643-1275 V
-
Niveau de protection Up IEC 61643-11,35 kV
-
Niveau de protection Up L-N/PEN selon IEC 61643-111,35 kV
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/N-PE2 kA
Dimensions
-
Hauteur52,4 mm
-
Largeur17,5 mm
-
Profondeur55,3 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Schéma de réseau
-
Type de réseauTN, TT
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 35,0 mm²
Normes
-
Classe d'exigence IEC61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 3 Nm
Données environnementales
